VINKEL-SAMLESTYKKE AF STÅL - DIN 71802 - C-FORM
23
Y718
Giunti angolari
Materialer:
Stål med styrkeklasse 5.8.
Overflade:
Drejet med lav ruhed.
Farve:
Blå standardforzinkning.
Indsatser:
(1) Kugleled af stål med gevindskåret hul.
(3) Elastisk pakningsring af fjederstål.
(4) Møtrik med gevindskåret hul af stål (DIN 934).
(2) Kugleformet indsats med fræset nøglesæde og gevindskåret bolt bearbejdet af massivt stål (gevindtolerance 6g).
Standardversion:
Højregevind (gevindtolerance 6H).
Version SX:
Venstregevind (gevindtolerance 6H). Genkendelig på tilstedeværelse af rillen på drejeleddet.
Andre muligheder:
Ingen.

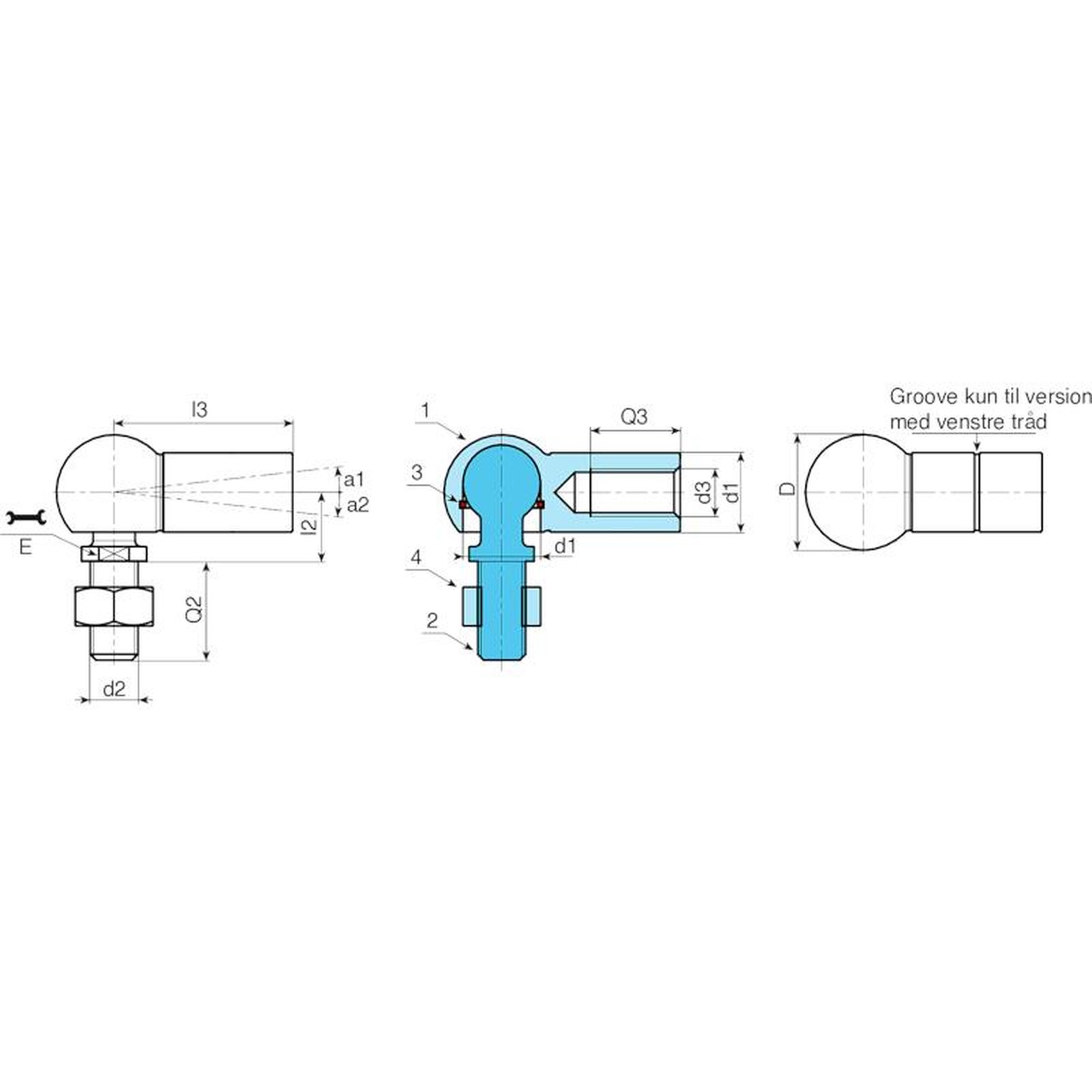

Version 718 - drejeled med standardgevind
| Kode | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
| Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
| Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
| Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
| Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | - | 15 | 221 |
Version 718 - drejeled med VENSTRE gevind
| Kode | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
| Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
| Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
| Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
| Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 18 | 221 |
