W910
GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS
Gevindskårne positioneringsbolte fin stigning - uden drejeknap
Materialer:
(3) Fjeder af rustfrit stål (AISI 301).
W910:
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
W910CIN:
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
Overflade:
Glat.
Farve:
W910:Poleret.
W910CIN:Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
Andre muligheder:
Ingen.
Nota:
Denne version af positioneringsbolten kan kombineres med alle typer af håndhjul med gevindskåret bøsning, der skal bestilles separat (se fotos).
Version W910 - af poleret stål

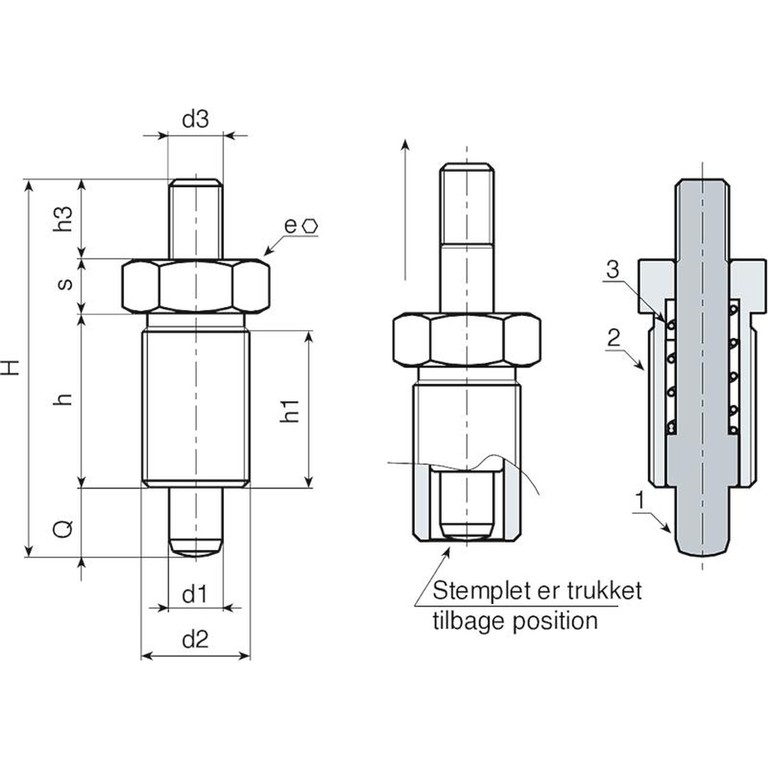

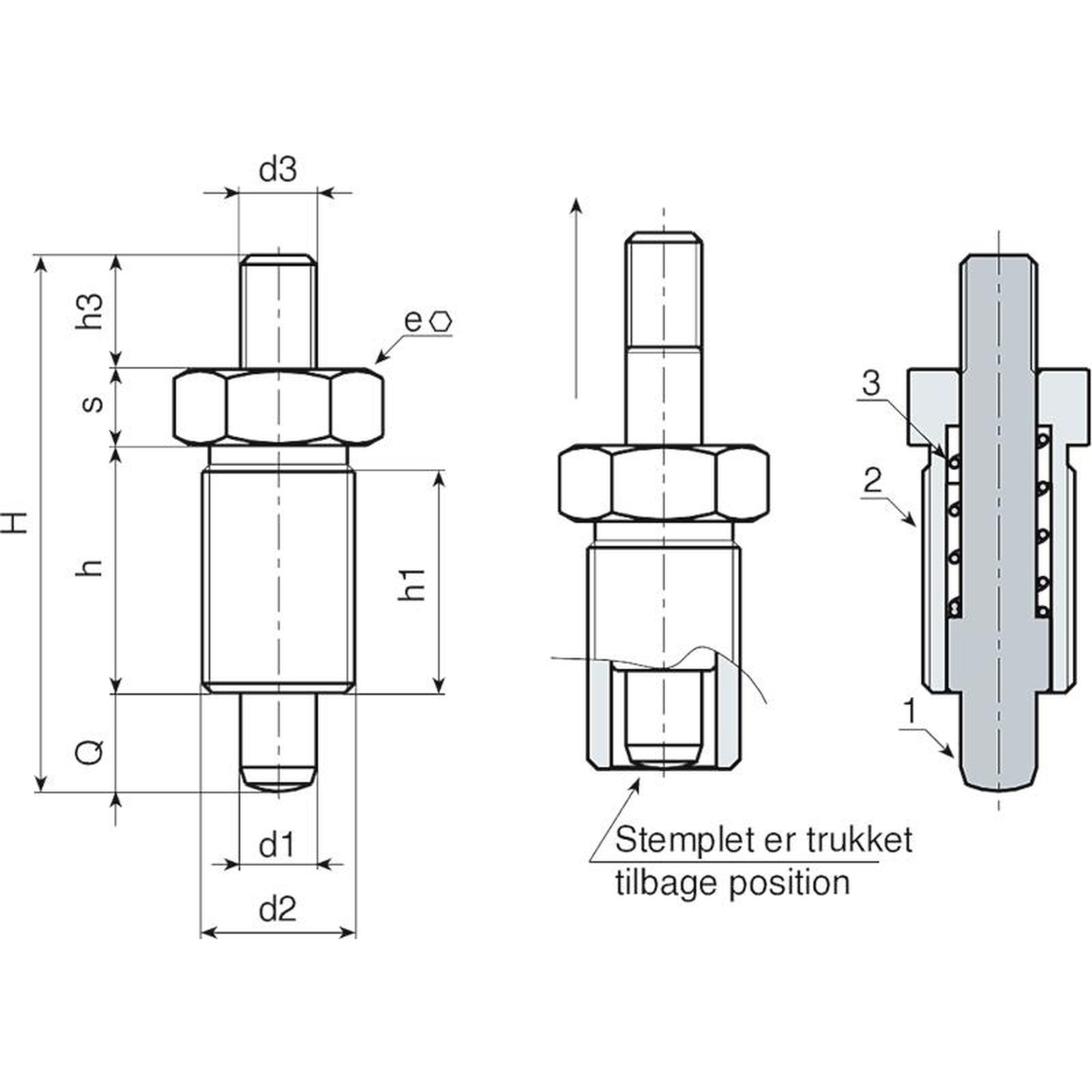

| Kode | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W910010.0001 | W910010.Q05X08 | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 8 | 13 |
| W910012.0002 | W910012.Q06X09 | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 9 | 22 |
| W910016.0003 | W910016.Q08X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 12 | 54 |
| W910016.0004 | W910016.Q10X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 10 | 12 | 55 |
| W910020.0002 | W910020.Q12X15 | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 12 | 15 | 104 |
Version W910 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W910010.0002 | W910010.I05X08CIN | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 8 | 13 |
| W910012.0001 | W910012.I06X09CIN | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 9 | 22 |
| W910016.0001 | W910016.I08X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 12 | 54 |
| W910016.0002 | W910016.I10X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 10 | 12 | 55 |
| W910020.0001 | W910020.I12X15CIN | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 12 | 15 | 104 |
