DREJEKNAP MED GLAT SVEJSBAR POSITIONERINGSBOLT AF POLERET STÅL

22

W806


Spintori con corpo liscio con fissaggi alternativi

Materialer:

(4) Stjerneformet drejeknap af forstærket polyamid.

Olie- og fedtbestandig.

Overflade:

(4) Satineret.

(1-2) Glat.

Farve:

(4) Sort (RAL 9011).

(1-2) Sort polering.

Indsatser:

(3) Fjeder af forzinket stål.

(2) Glat hullet korpus af svejsbart stål.

(1) Positioneringsbolttap af hærdet højstyrkestål.

OBS:

> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.

Andre muligheder:

På forespørgsel og i funktion af antal kan drejeknappen leveres med farver iht. farvetabel.

OBS:

For at undgå problemer under svejsning af stålkorpussen på maskinen leveres plastikdrejeknappen demonteret. Drejeknappen kan skrues på, når emnet er kølet af.

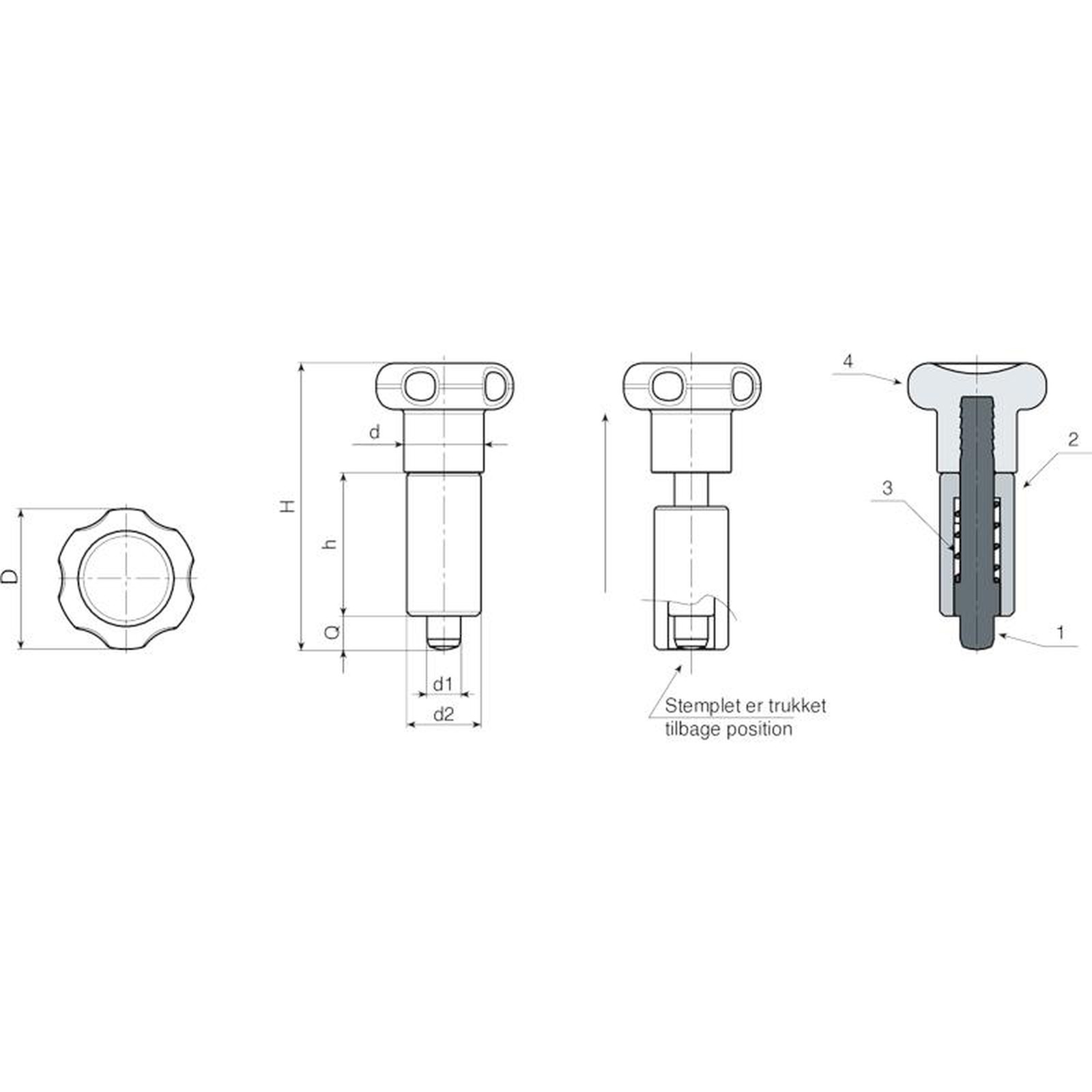

Data sheet
Kode Art. D H h d2 d d1 -0,02 -0,04 Q Weight (g)
W806.0001 W806.Q0501 22 45 22 12 12 5 5 23
W806.0002 W806.Q0601 27 54 26 14 14 6 6 40
W806.0003 W806.Q0801 33 68 34 18 19 8 8 84
