W803
GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK
Gevindskårne positioneringsbolte fin stigning - uden drejeknap

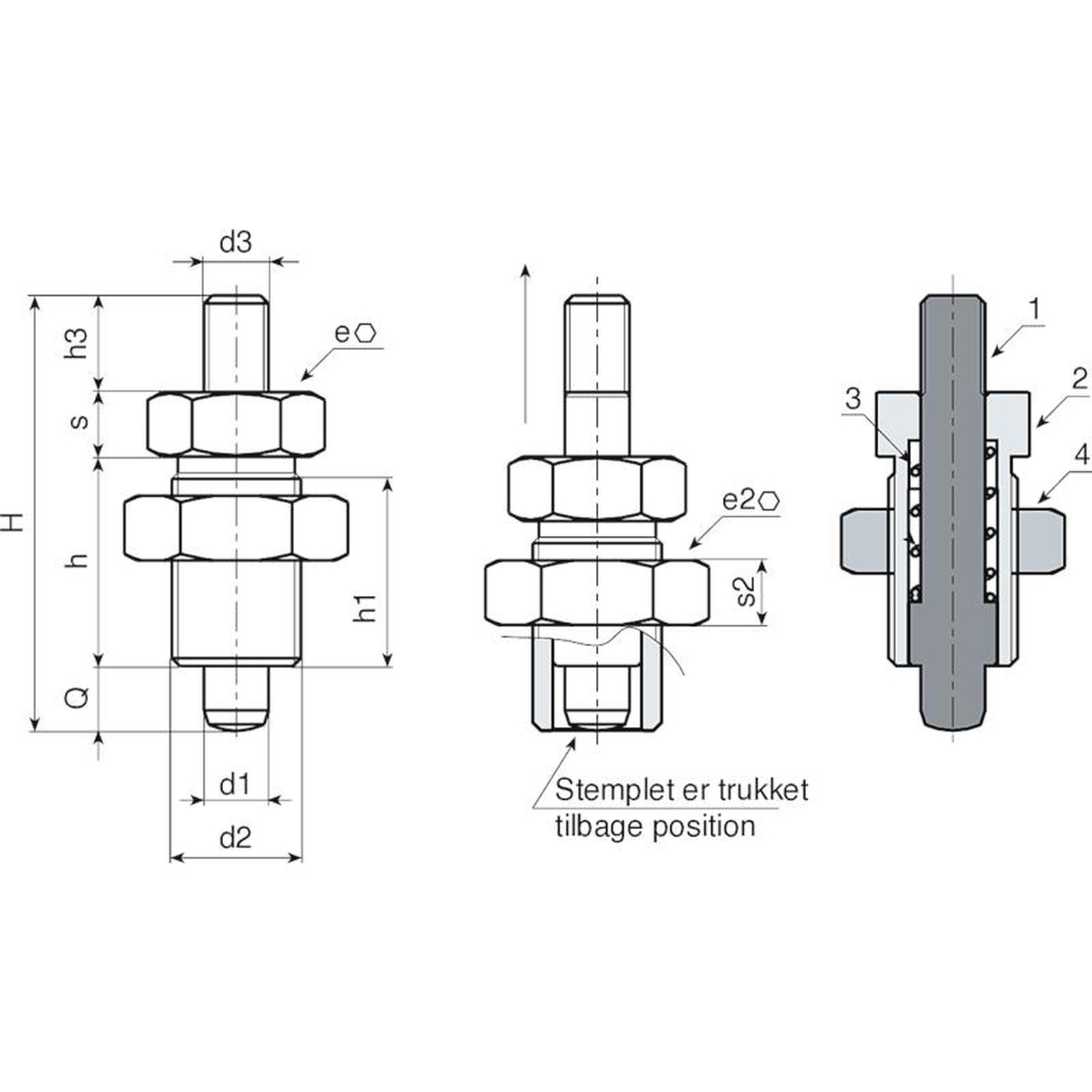

Materialer:
(3) Fjeder af rustfrit stål (AISI 301).
W803:
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
(4) Gevindskåret låsemøtrik af stål (UNI 5589).
W803CIN:
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(4) Gevindskåret låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
Glat.
Farve:
W803:Poleret.
W803CIN:Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel kan møtrikken leveres demonteret.
Nota:
Denne version af positioneringsbolten kan kombineres med alle typer af håndhjul med gevindskåret bøsning, der skal bestilles separat (se fotos).
Version W803 - af poleret stål
| Kode | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0006 | W803.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0002 | W803010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0007 | W803.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0002 | W803012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0008 | W803.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0009 | W803.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0001 | W803020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
Version W803 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0001 | W803.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0001 | W803010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0002 | W803.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0001 | W803012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0003 | W803.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0004 | W803.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0002 | W803020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
