DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK
W801
Spintori filettati passo fine - con pomello

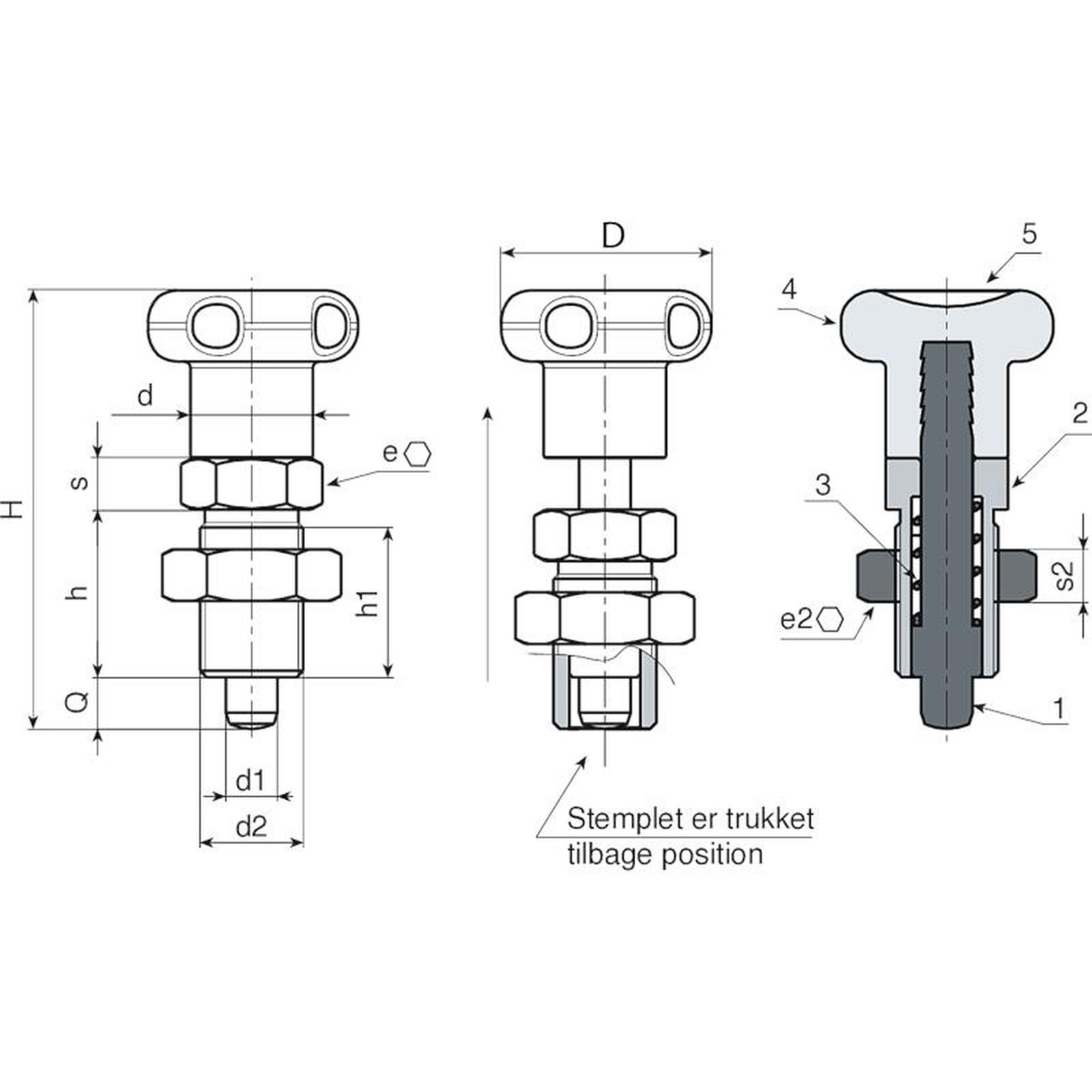

Materialer:
(3) Fjeder af rustfrit stål (AISI 301).
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
W801:
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
(5) Gevindskåret låsemøtrik af stål (UNI 5589).
W801CIN:
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(5) Gevindskåret låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
(4) Satineret.
(1-2-3-5) Glat.
Farve:
(4) Sort (RAL 9011).
W801:
(1-2-5) Poleret.
W801CIN:
(1-2-5) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel og i funktion af antal kan drejeknappen leveres med farver iht. farvetabel.
På forespørgsel kan møtrikken leveres demonteret.









Version W801 - af poleret stål
Kode | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W801.0007 | W801.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
W801.0008 | W801.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
W801.0009 | W801.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
W801.0010 | W801.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
Version W801 CIN - af rustfrit stål (AISI 303)
Kode | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W801.0001 | W801.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
W801.0003 | W801.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
W801.0004 | W801.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
W801.0006 | W801.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
