DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL
Gevindskårne positioneringsbolte fin stigning - med drejeknap

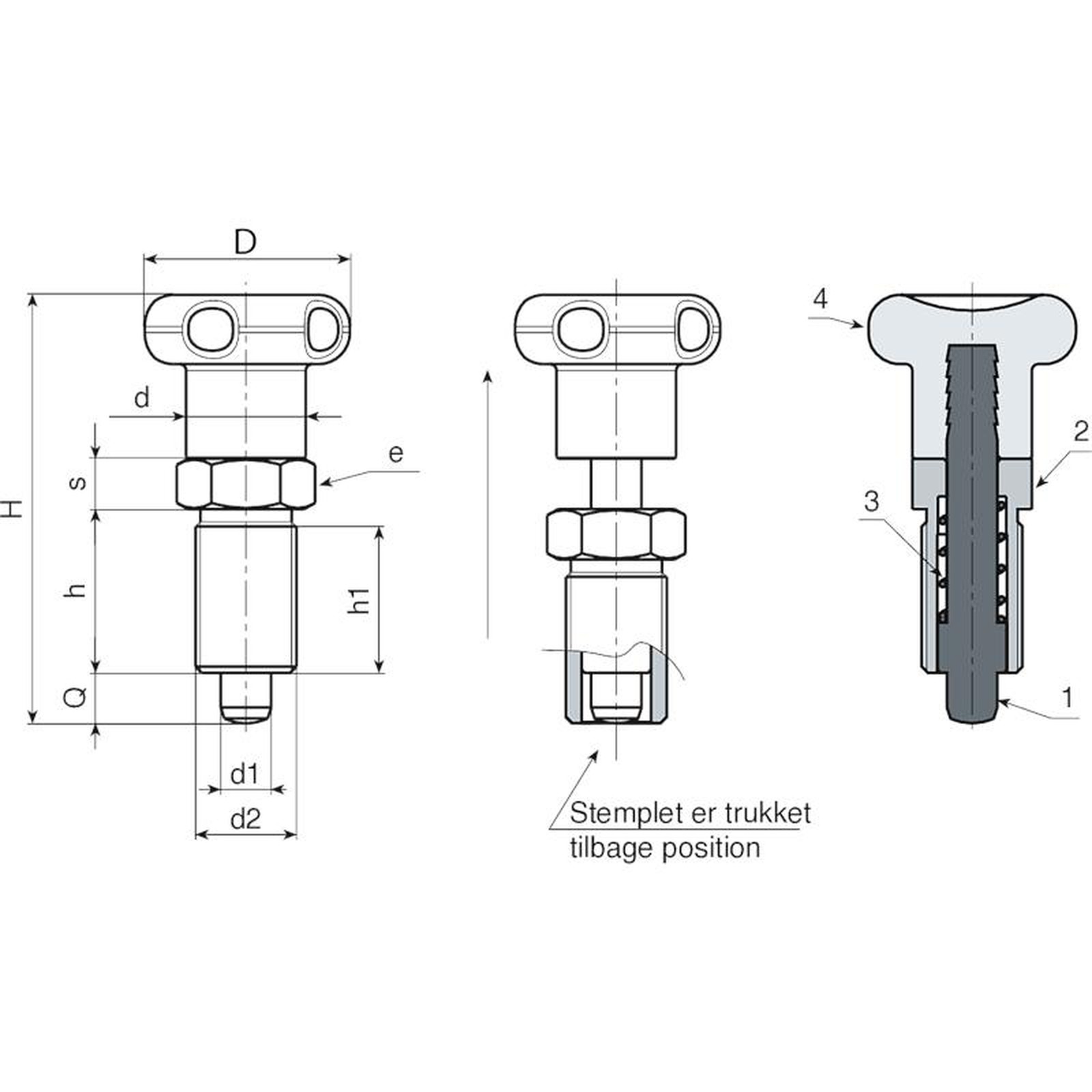

Materialer:
(3) Fjeder af rustfrit stål (AISI 301).
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
W800:
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
W800CIN:
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
Overflade:
(4) Satineret.
(1-2-3) Glat.
Farve:
(4) Sort (RAL 9011).
W800:
(1-2) Poleret.
W800CIN:
(1-2) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
Andre muligheder:
På forespørgsel og i funktion af antal kan drejeknappen leveres med farver iht. farvetabel.
Version W800 - af poleret stål

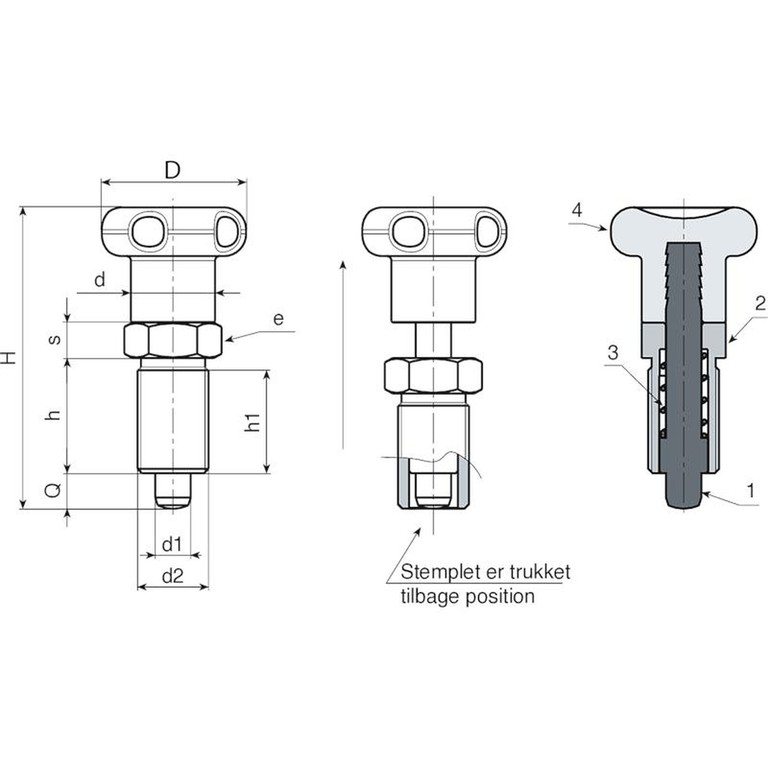

| Kode | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0006 | W800.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0007 | W800.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0008 | W800.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0010 | W800.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
Version W800 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0001 | W800.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0002 | W800.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0003 | W800.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0005 | W800.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
