W798
GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED RING - MED MØTRIK
Gevindskårne positioneringsbolte stor stigning - uden drejeknap
Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 302).
(4) Elastisk ring af rustfrit fjederstål.
W798:
(2) Gevindskåret positioneringsboltkorpus af automatstål.
(5) Gevindskåret låsemøtrik af stål (UNI 5589).
W798 CIN:
(2) Gevindskåret positioneringsboltkorpus af rustfrit stål (AISI 303).
(5) Gevindskåret låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
W798:
(2-5) Forzinket.
(1-4) Naturlig.
W798 CIN:
(1-2-4-5) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel kan møtrikken leveres demonteret.
Version W798 - af forzinket stål

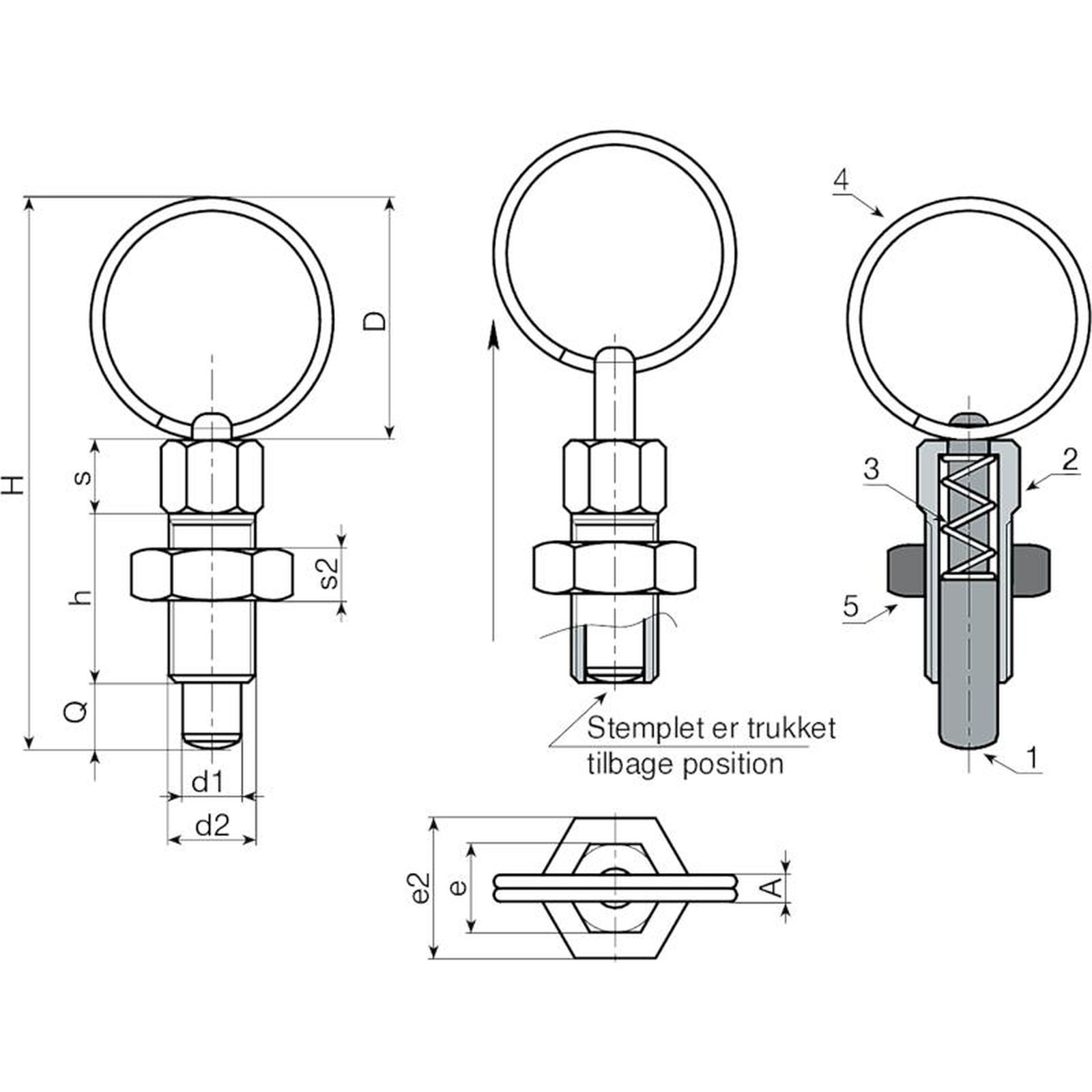

| Kode | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0001 | W798.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0003 | W798.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0005 | W798.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0007 | W798.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
Version W798 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0002 | W798.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0004 | W798.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0006 | W798.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0008 | W798.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
