W797
GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED RING
Gevindskårne positioneringsbolte stor stigning - uden drejeknap

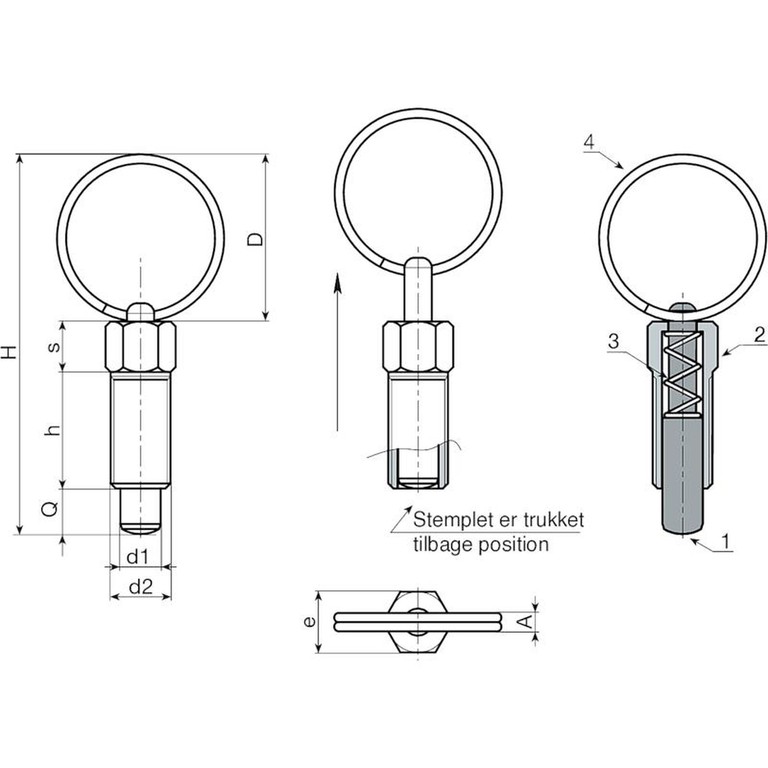

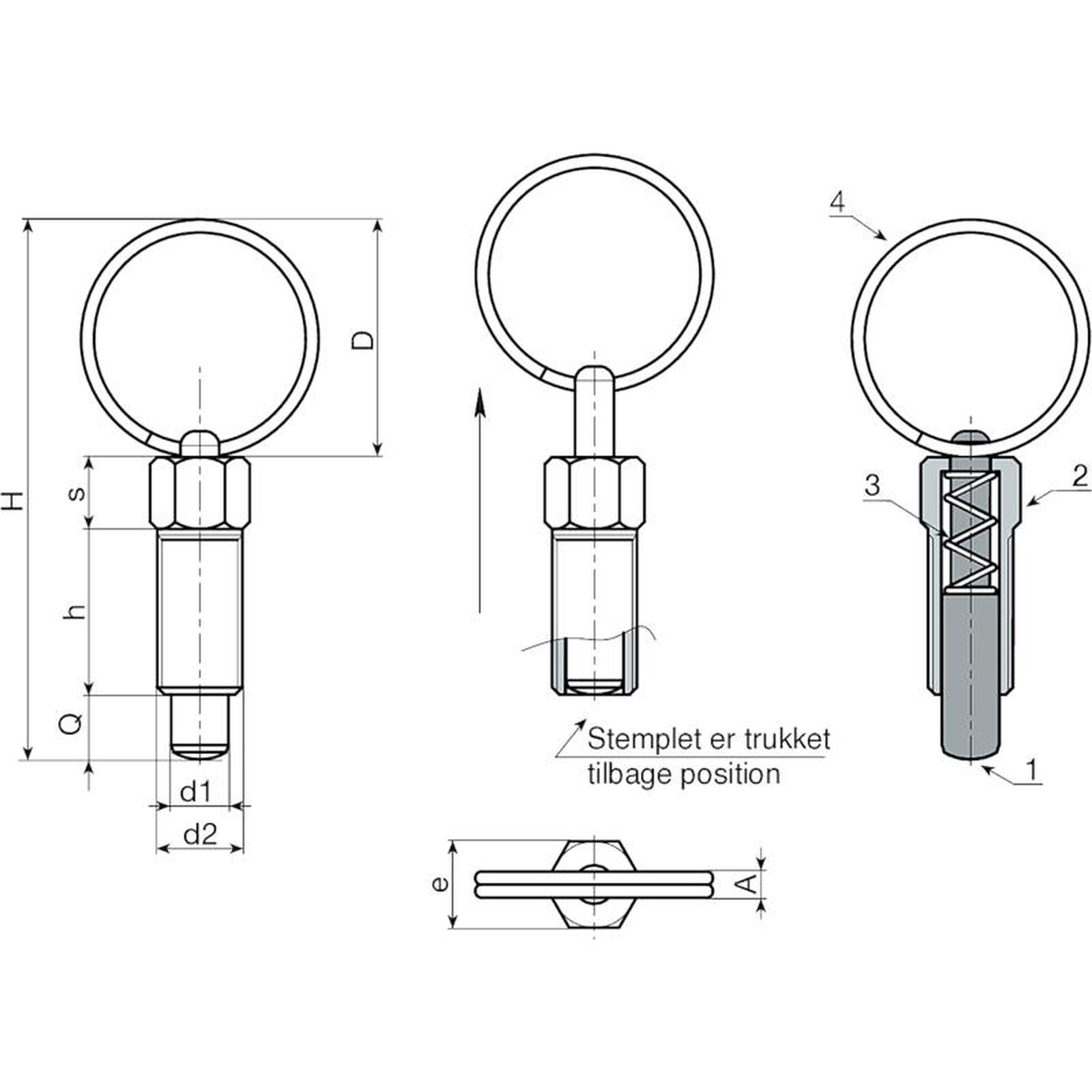

Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 302).
(4) Elastisk ring af rustfrit fjederstål.
W797:
(2) Gevindskåret positioneringsboltkorpus af automatstål.
W797CIN:
(2) Gevindskåret positioneringsboltkorpus af rustfrit stål (AISI 303).
Overflade:
W797:
(2) Forzinket.
(4) Naturlig.
W797CIN:
(1-2-4) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
Andre muligheder:
Ingen.
Version W797 - af forzinket stål
| Kode | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0001 | W797.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0003 | W797.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0005 | W797.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0007 | W797.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
Version W797 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0002 | W797.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0004 | W797.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0006 | W797.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0008 | W797.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
