W793
DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED BLOKERING
Gevindskårne positioneringsbolte stor stigning - med drejeknap

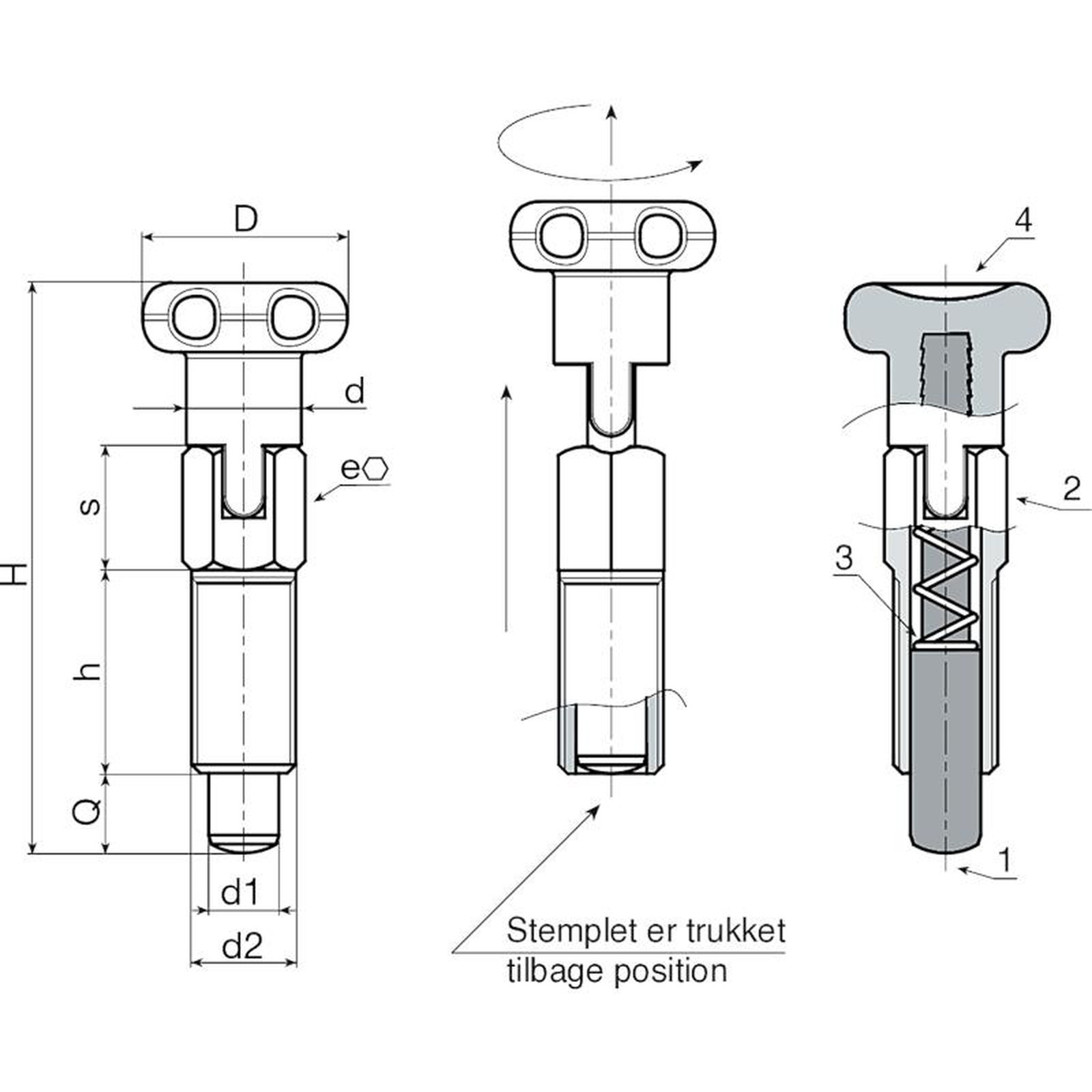

Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 302).
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
W793:
(2) Gevindskåret positioneringsboltkorpus med blokering, af automatstål.
W793 CIN:
(2) Gevindskåret positioneringsboltkorpus med blokering, af rustfrit stål (AISI 303).
Overflade:
(4) Satineret.
(1-2-3) Glat.
Farve:
(4) Sort (RAL 9011).
W793:
(2) Forzinket.
W793 CIN:
(1-2) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
Andre muligheder:
Ingen.
Version W793 - af forzinket stål
| Kode | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Version W793 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
