W781
DREJEKNAP MED KORT GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL - MED MØTRIK
Gevindskårne positioneringsbolte fin stigning - med drejeknap

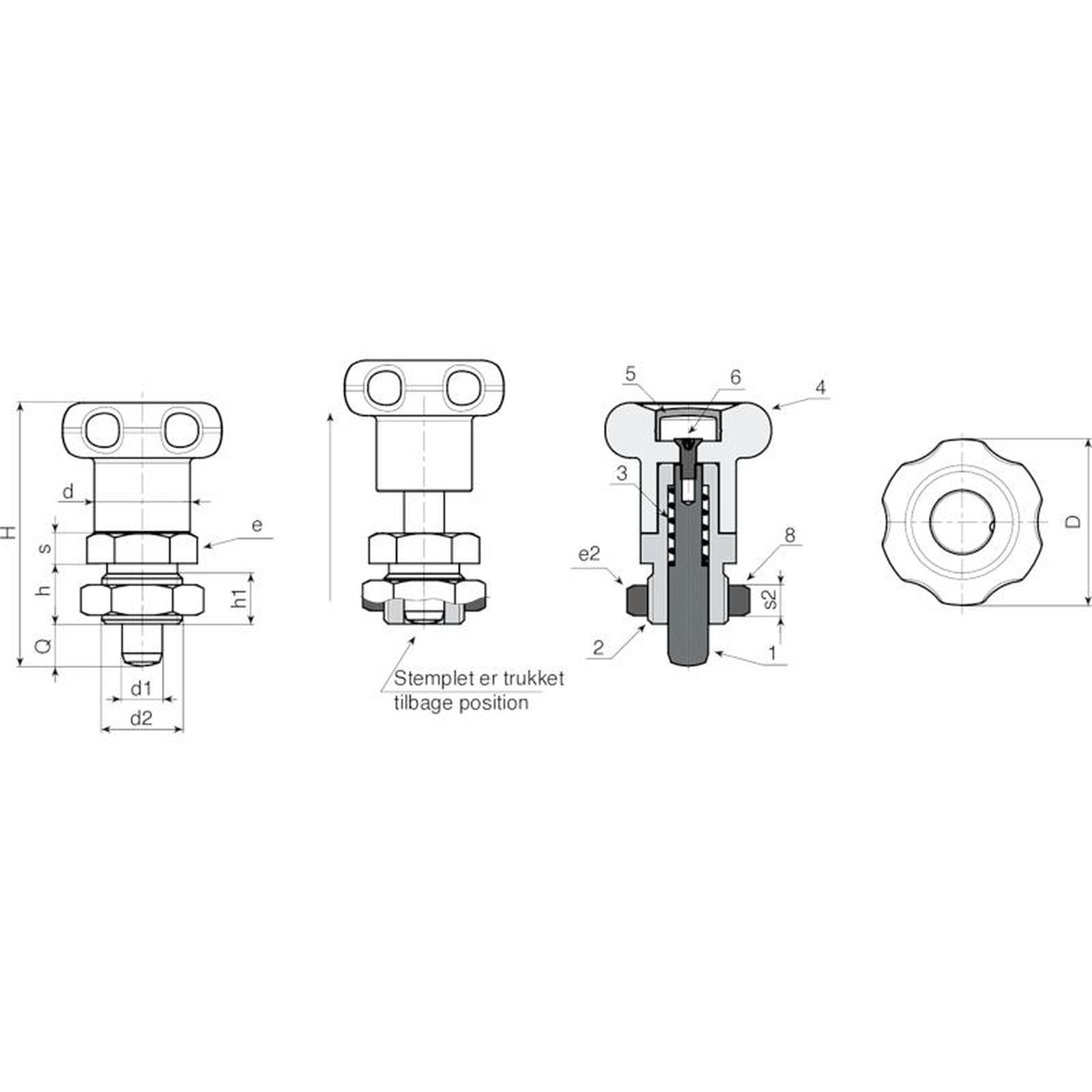

Materialer:
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
(5) Central prop af polyamid. Olie- og fedtbestandig.
W781:
(3) Fjeder af forzinket stål.
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
(6) Fæsteskrue til drejeknappen af forzinket stål (ISO 7046).
(8) Låsemøtrik af stål (UNI 5589).
W781CIN:
(3) Fjeder af rustfrit stål (AISI 301).
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(6) Fæsteskrue til drejeknappen af forzinket stål (ISO 7046).
(8) Låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
(4-5) Satineret.
(1-2-3-8) Glat.
Farve:
(4) Sort (RAL 9011).
(5) Grå (RAL 7035).
W781:
(1-2-8) Poleret.
W781CIN:
(1-2-8) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel og i funktion af antal kan drejeknappen leveres med farver iht. farvetabel.
På forespørgsel kan møtrikken leveres demonteret.
Version W781 - af poleret stål
| Kode | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W781.0003 | W781.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
| W781.0004 | W781.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
Version W781 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W781.0001 | W781.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
| W781.0002 | W781.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
