W780
DREJEKNAP MED KORT GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL
Gevindskårne positioneringsbolte fin stigning - med drejeknap

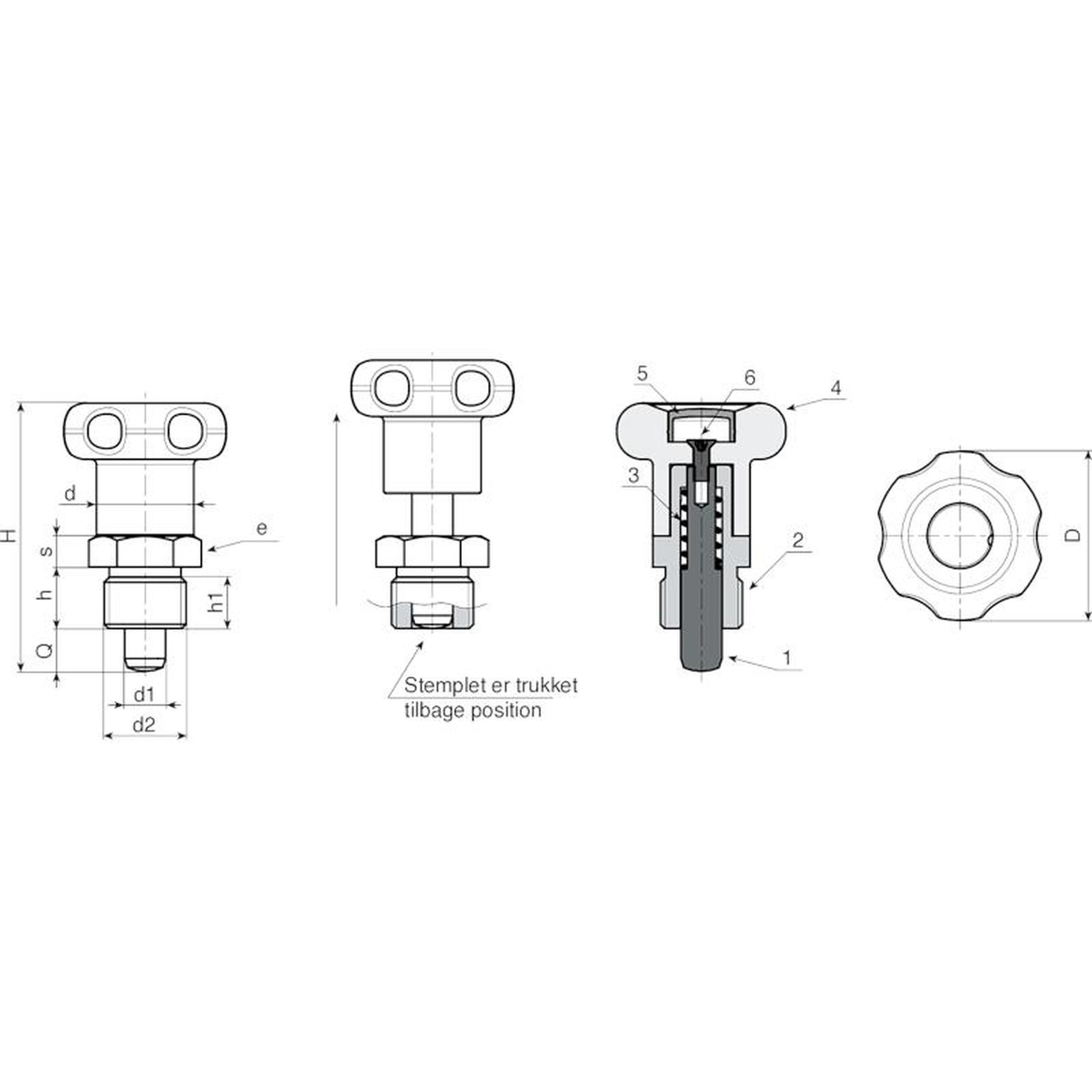

Materialer:
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
(5) Central prop af polyamid. Olie- og fedtbestandig.
W780:
(3) Fjeder af forzinket stål.
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
(6) Fæsteskrue til drejeknappen af forzinket stål (ISO 7046).
W780CIN:
(3) Fjeder af rustfrit stål (AISI 301).
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(6) Fæsteskrue til drejeknappen af forzinket stål (ISO 7046).
Overflade:
(4-5) Satineret.
(1-2-3) Glat.
Farve:
(4) Sort (RAL 9011).
(5) Grå (RAL 7035).
W780:
(1-2) Poleret.
W780CIN:
(1-2) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
Andre muligheder:
På forespørgsel og i funktion af antal kan drejeknappen leveres med farver iht. farvetabel.
Version W780 - af poleret stål
| Kode | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Version W780 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
