W738CIN
POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO
Gevindskårne positioneringsbolte stor stigning - Helstøbt stål

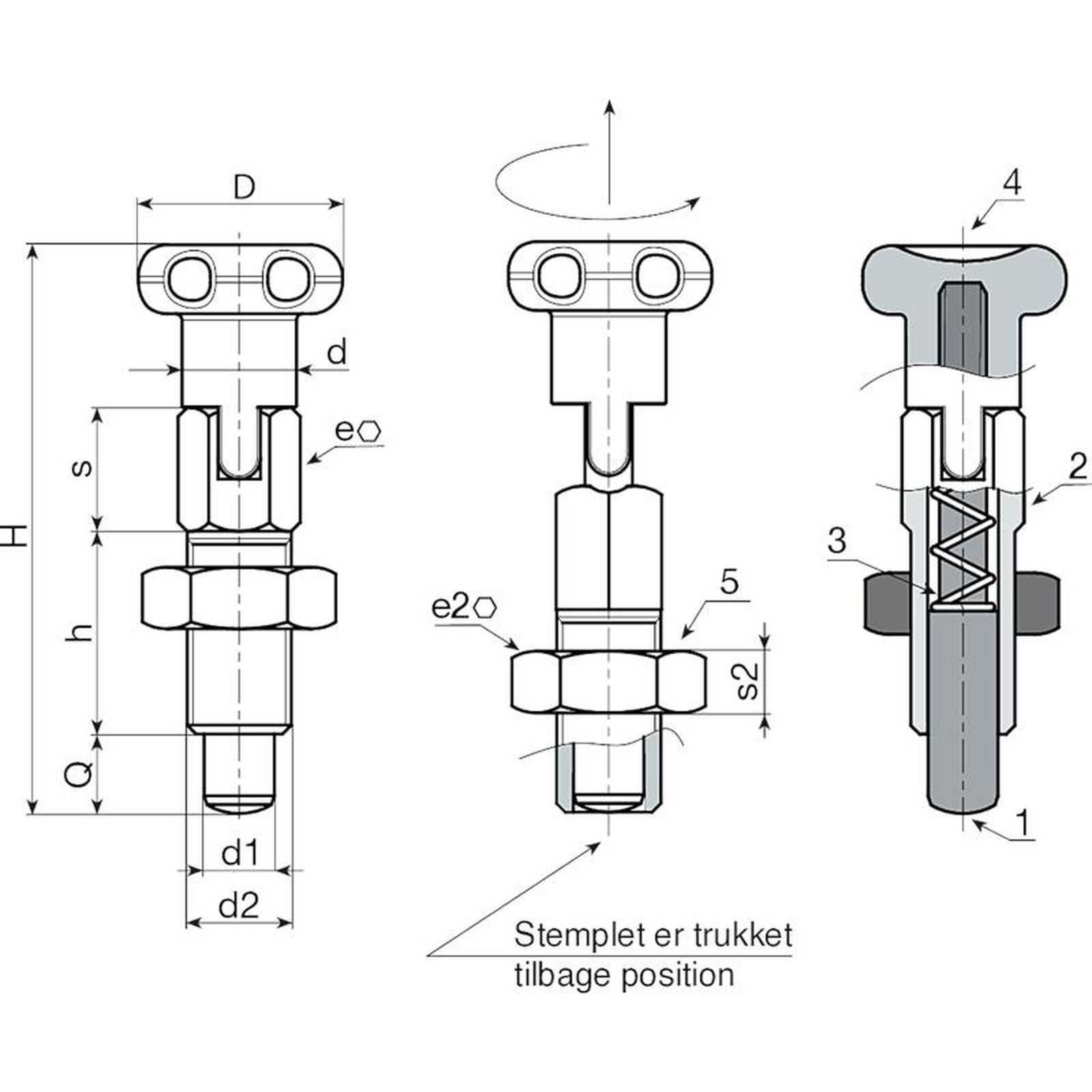

Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(2) Gevindskåret positioneringsboltkorpus med blokering, af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 301).
(4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).
(5) Gevindskåret låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
Satineret.
Farve:
Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel kan positioneringsbolten leveres fuldstændigt demonteret.
På forespørgsel kan møtrikken leveres demonteret.
Version W738 CIN - med møtrik
| Kode | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
