POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

22

W737CIN


Spintori filettati passo grosso - Inox integrale

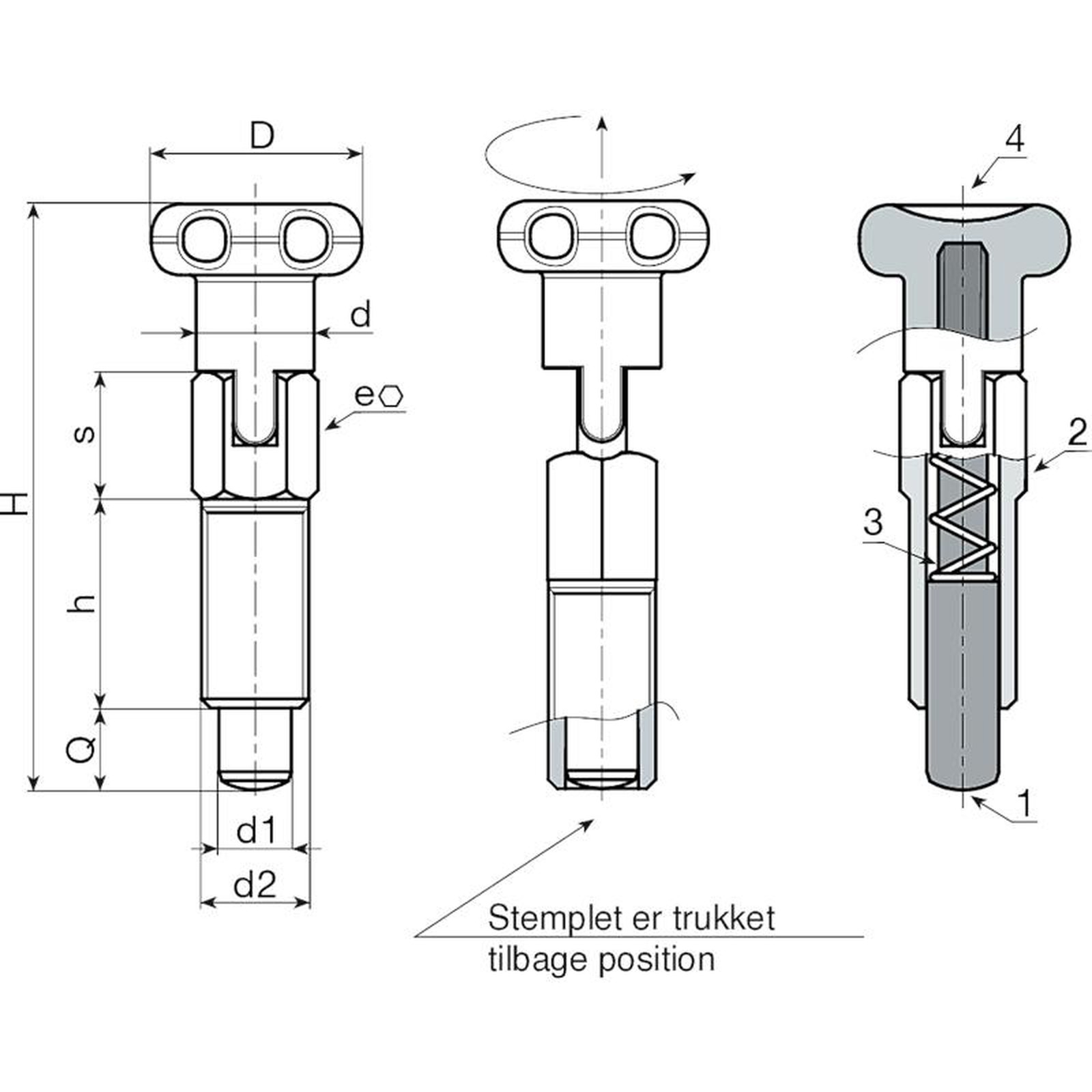

    Materialer:

    (1) Positioneringsbolttap af rustfrit stål (AISI 303).

    (2) Gevindskåret positioneringsboltkorpus med blokering, af rustfrit stål (AISI 303).

    (3) Fjeder af rustfrit stål (AISI 301).

    (4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).

    Overflade:

    Satineret.

    Farve:

    Naturlig.

    OBS:

    > Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.

    Andre muligheder:

    På forespørgsel kan positioneringsbolten leveres fuldstændigt demonteret.

    Data sheet

    Version W737 - uden møtrik

    Kode Art. D d H h e s d2 d1 -0,02 -0,04 Q Weight (g)
    W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
    W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
    W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
