POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

22

W735CIN


Spintori filettati passo grosso - Inox integrale

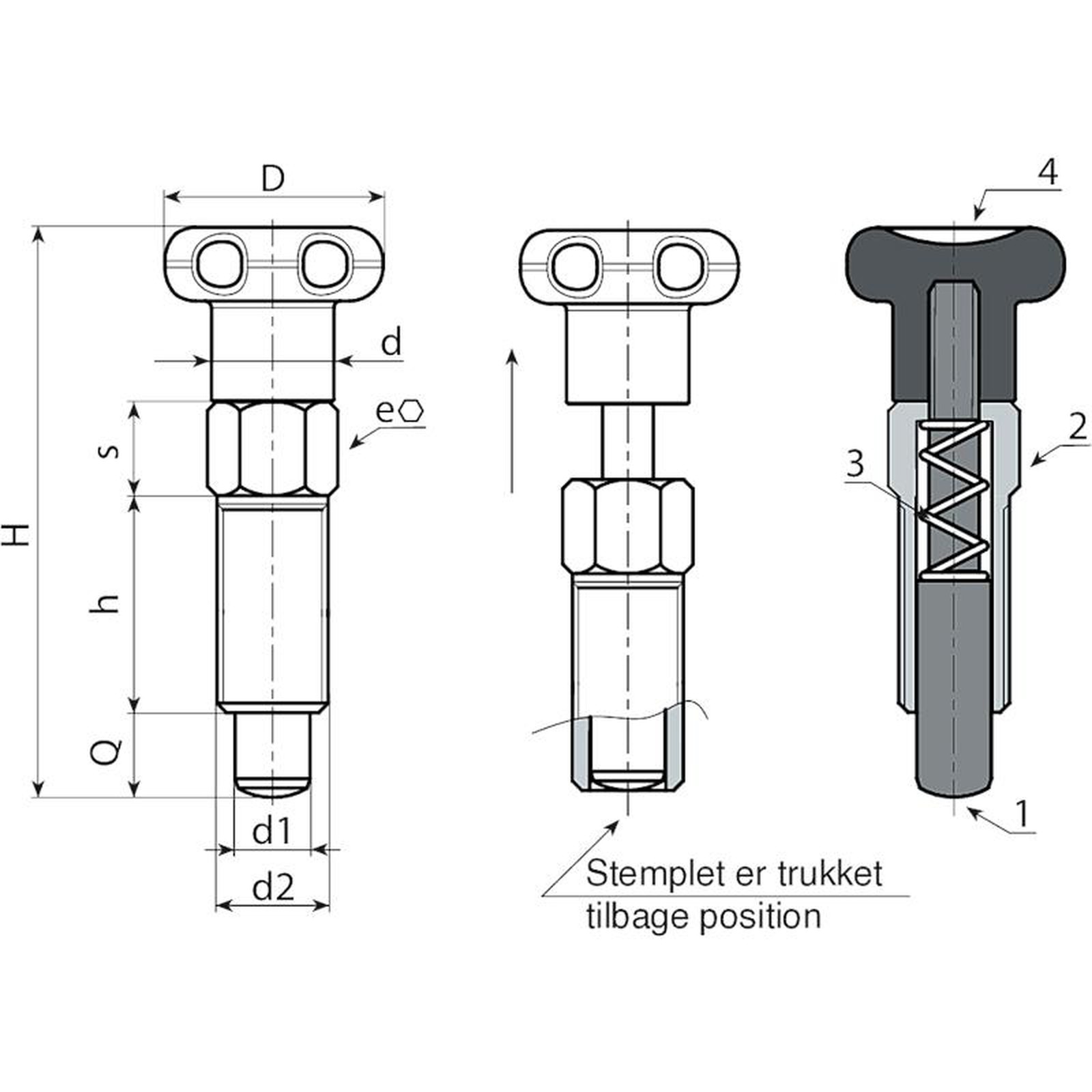

    Materialer:

    (1) Positioneringsbolttap af rustfrit stål (AISI 303).

    (2) Gevindskåret positioneringsboltkorpus, af rustfrit stål (AISI 303).

    (3) Fjeder af rustfrit stål (AISI 301).

    (4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).

    Overflade:

    Satineret.

    Farve:

    Naturlig.

    OBS:

    > Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.

    Andre muligheder:

    På forespørgsel kan positioneringsbolten leveres fuldstændigt demonteret.

    Data sheet

    Version W735CIN - uden møtrik

    Kode Art. D d H h e s d2 d1 -0,02 -0,04 Q Weight (g)
    W735.0001 W735.I05CIN 18 9 42 16 8 6 M8 5 5 21
    W735.0002 W735.I06CIN 22 11 52 20 10 7,5 M10 6 6 23
    W735.0003 W735.I08CIN 24 13 61 24 12 9 M12 8 8 69
