W723CIN
POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO
Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 301).
(4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).
(5) Vite di fissaggio in acciaio inox, (Aisi 304).
Overflade:
Satineret.
Farve:
Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel og i funktion af antal kan positioneringsbolten leveres fuldstændigt demonteret.
På forespørgsel kan møtrikken leveres demonteret.
Version W723 CIN - med møtrik

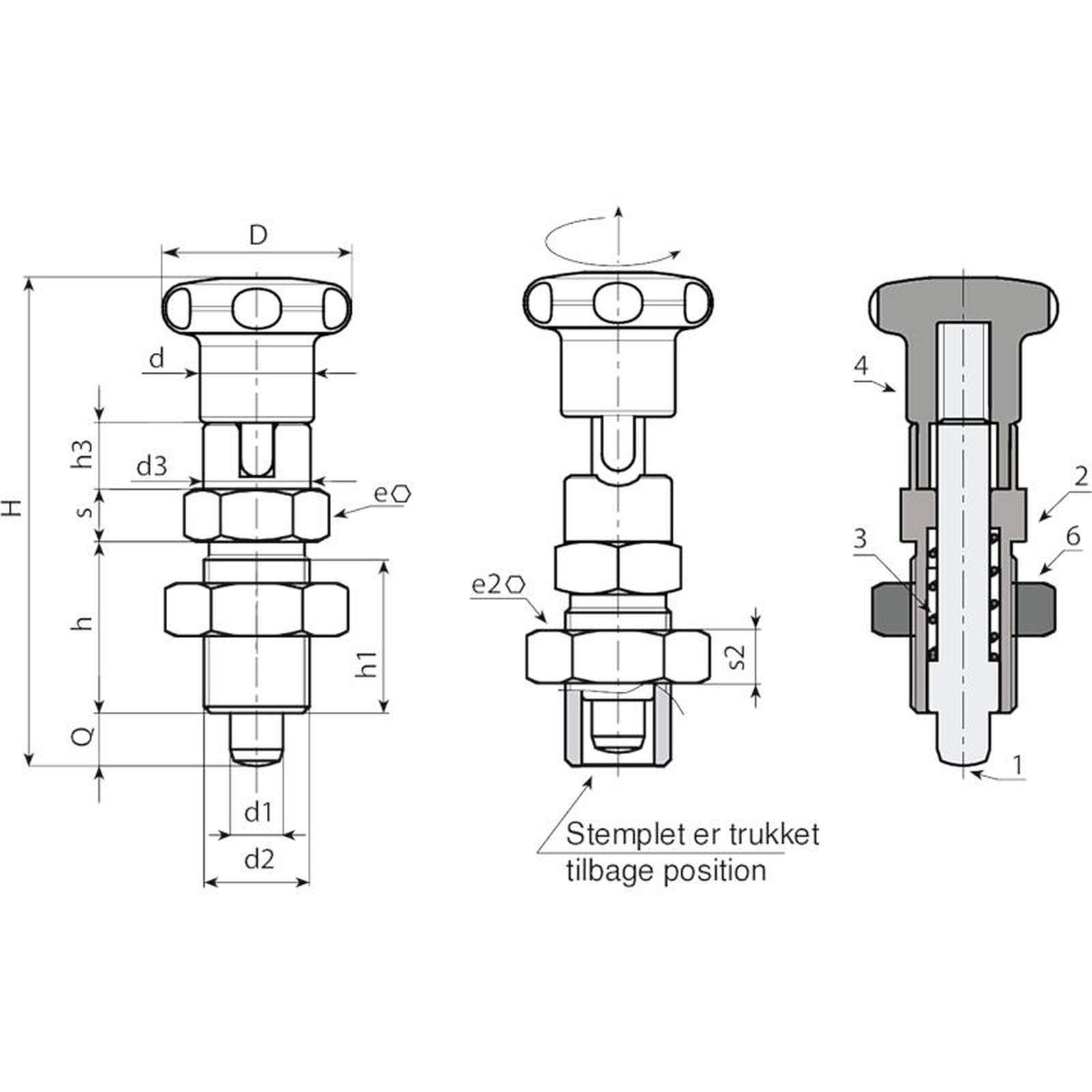

| Kode | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
