W722CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål

Data sheet More information

Product variants

22

W723CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål

Alternative products

22

W270

T-GREB MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W271

T-GREB MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W720CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
22

W721CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
22

W723CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
22

W800

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W801

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W802

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W803

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W804

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT UDEN MØTRIK AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W805

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT UDEN MØTRIK AF STÅL - MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W806

DREJEKNAP MED GLAT SVEJSBAR POSITIONERINGSBOLT AF POLERET STÅL

Positioneringsbolte med glat korpus og alternative fæsteelementer
22

W810

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED BLOKERING

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W811

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED BLOKERING - MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W815

GEVINDSKÅRET POSITIONERINGSBOLT MED GREB MED BLOKERING AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W910

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W911

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS OG MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W912

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W913

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS OG LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap

Materialer:

(1) Positioneringsbolttap af rustfrit stål (AISI 303).

(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).

(3) Fjeder af rustfrit stål (AISI 301).

(4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).

Overflade:

Satineret.

Farve:

Naturlig.

OBS:

> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.

Andre muligheder:

På forespørgsel og i funktion af antal kan positioneringsbolten leveres fuldstændigt demonteret.

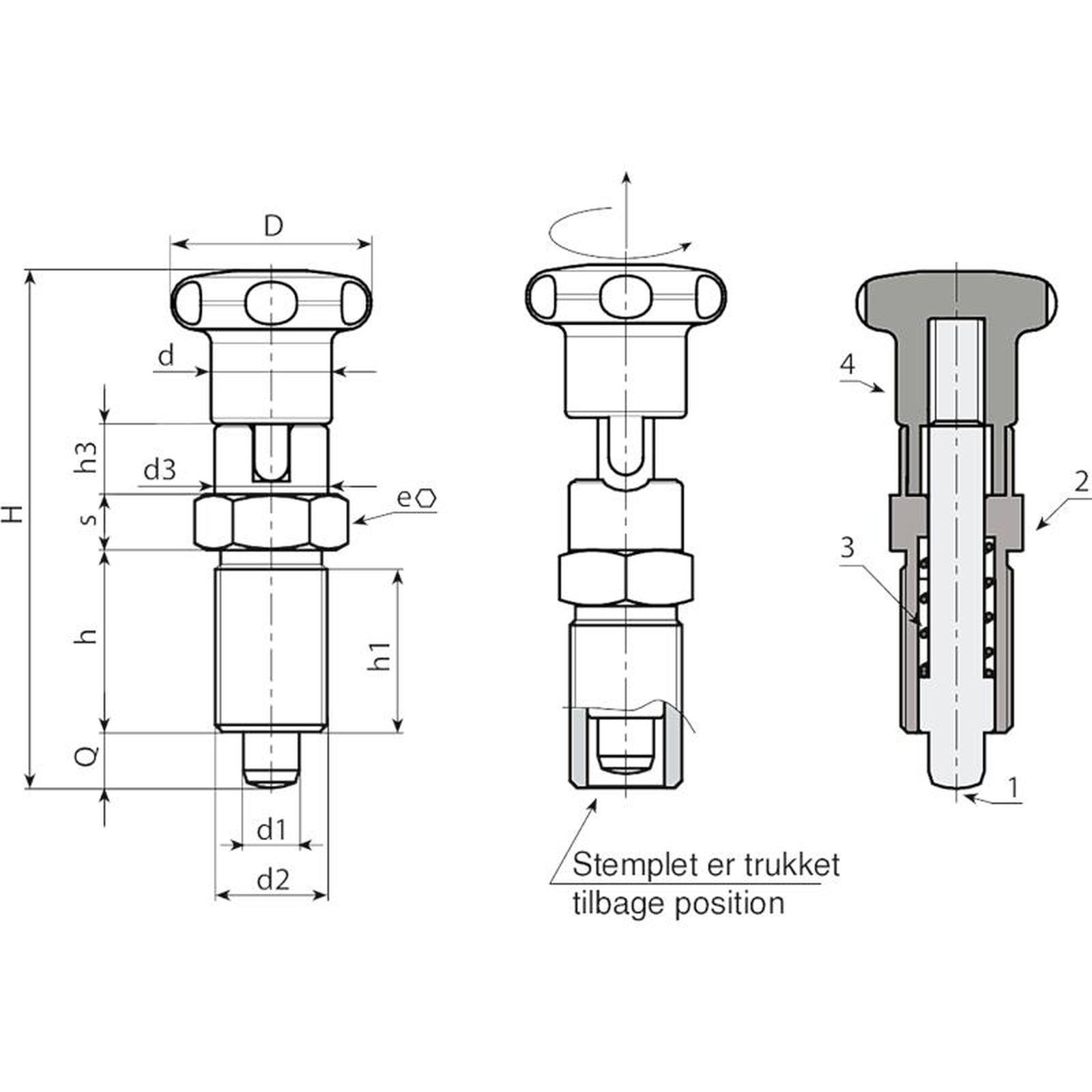

Version W722 CIN - uden møtrik

Kode	Art.	D	H	h	h1	h3	d2	d	d3	e	s	d1 -0,02 -0,04	Q	Weight (g)
W722.0001	W722.I0501CIN	22	52	17	15	6.5	M10x1	12	12	12	5	5	5	-
W722.0002	W722.I0601CIN	27	61	20	18	7.5	M12x1,5	14	14	14	6	6	6	-
W722.0004	W722.I0801CIN	32	77	26	23	9.5	M16x1,5	19	19	19	8	8	8	-
W722.0005	W722.I1001CIN	33	90	33	30	11.5	M20x1,5	19	19	22	10	10	10	210
