W720CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål

Teknisk dokumentation Yderligere oplysninger

Produktvarianter

22

W721CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål

Alternative produkter

22

W270

T-GREB MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W271

T-GREB MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W721CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
22

W722CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
22

W723CIN

POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO - CON DADO DI BLOCCAGGIO

Gevindskårne positioneringsbolte fin stigning - Helstøbt stål
22

W801

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W802

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W803

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W804

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT UDEN MØTRIK AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W805

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT UDEN MØTRIK AF STÅL - MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W806

DREJEKNAP MED GLAT SVEJSBAR POSITIONERINGSBOLT AF POLERET STÅL

Positioneringsbolte med glat korpus og alternative fæsteelementer
22

W810

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED BLOKERING

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W811

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED BLOKERING - MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W815

GEVINDSKÅRET POSITIONERINGSBOLT MED GREB MED BLOKERING AF STÅL

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W910

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W911

GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS OG MED LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - uden drejeknap
22

W912

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS

Gevindskårne positioneringsbolte fin stigning - med drejeknap
22

W913

DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS OG LÅSEMØTRIK

Gevindskårne positioneringsbolte fin stigning - med drejeknap

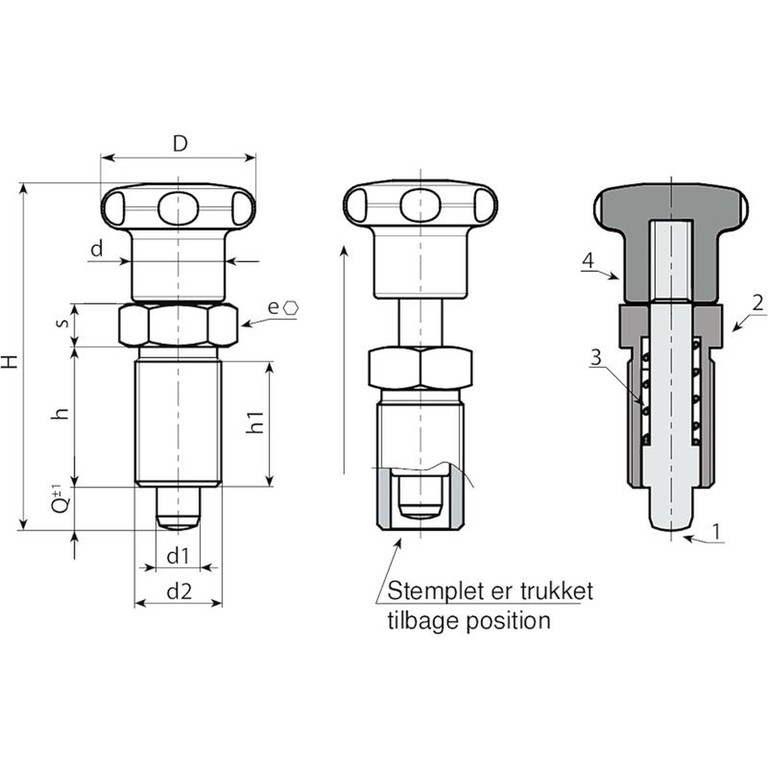

Materialer:

(1) Positioneringsbolttap af rustfrit stål (AISI 303).

(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).

(3) Fjeder af rustfrit stål (AISI 301).

(4) Stjerneformet drejeknap drejet af rustfrit stål (AISI 303).

Overflade:

Satineret.

Farve:

Naturlig.

OBS:

> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.

Andre muligheder:

På forespørgsel og i funktion af antal kan positioneringsbolten leveres fuldstændigt demonteret.

Version W720CIN - uden møtrik

Kode	Art.	D	H	h	h1	d2	d	e	s	d1 -0,02 -0,04	Q	Weight (g)
W720.0001	W720.I0501CIN	22	45	17	15	M10x1	12	12	5	5	5	-
W720.0002	W720.I0601CIN	27	54	20	18	M12x1,5	14	14	6	6	6	-
W720.0003	W720.I0801CIN	32	67	26	23	M16x1,5	19	19	8	8	8	-
W720.0004	W720.I1001CIN	32	79	33	30	M20x1,5	20	22	10	10	10	190
