W832
GEVINDSKÅRET TRYKSTYKKE AF STÅL MED SKRUETRÆKKERKÆRV MED SPIDS
Fjedrende gevindskåret trykstykke med spids
Materialer:
W832:
Trykstykke af stål med styrkeklasse 5.8.

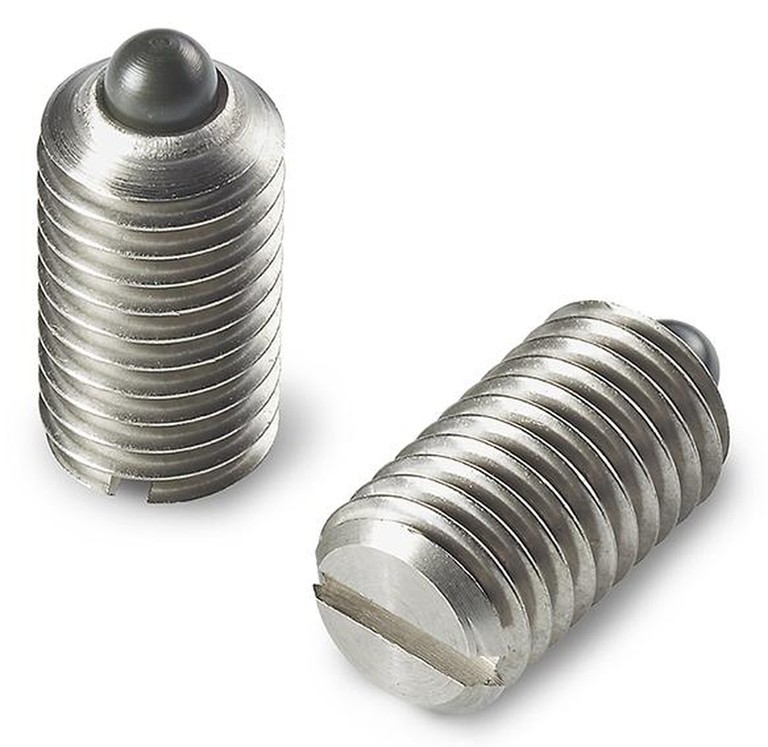

W832CIN:
Trykstykke af rustfrit stål (AISI 303).
Overflade:
Glat.
Farve:
W832:
Poleret.
W832CIN:
Naturlig.
Spids:
W832:
Drejet spids af hærdet og poleret stål.
W832CIN:
Drejet spids af rustfrit stål (AISI 303).
Fjeder:
W832:
Fjeder af fjederstål.
W832CIN:
Fjeder af rustfrit stål (AISI 301).
Fjedertryktype:
Normal.
Andre muligheder:
Ingen.

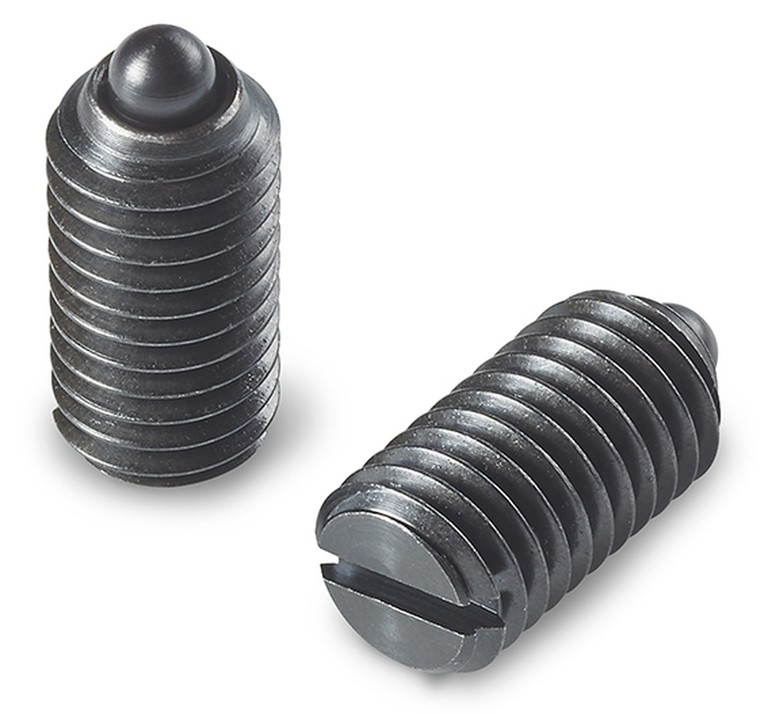

Version W832: af poleret stål

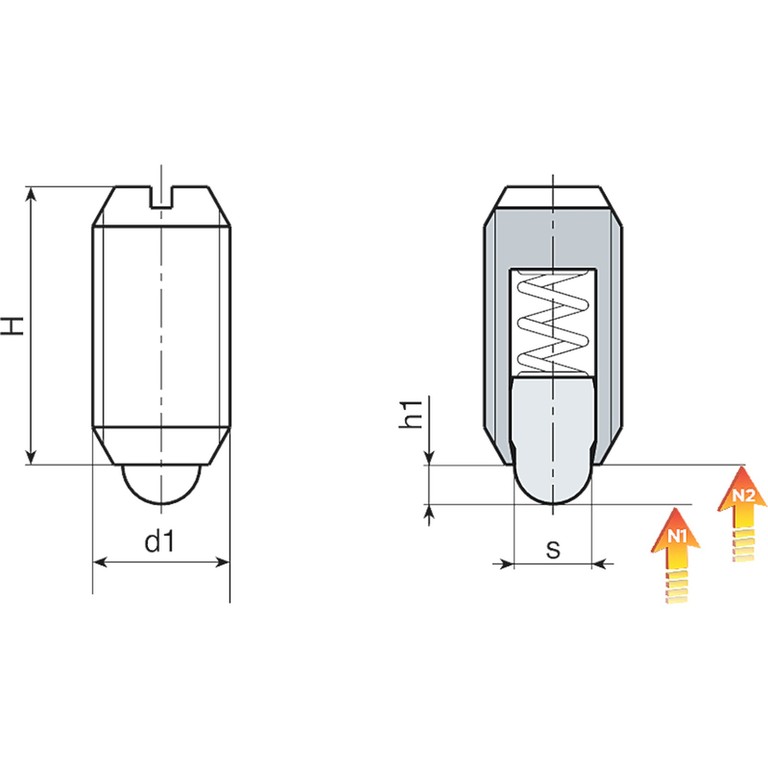

| Kode | art. | s | H | h1 | N1 (N) | N2 (N) | d1 6H | Weight (g) |
|---|---|---|---|---|---|---|---|---|
| W832.0009 | W832.VBM04 | 1.8 | 9 | 1.5 | 6 | 20 | M4 | 0.5 |
| W832.0010 | W832.VBM05 | 2.4 | 12 | 2 | 6 | 20 | M5 | 1 |
| W832.0011 | W832.VBM06 | 2.7 | 14 | 2 | 7 | 20 | M6 | 1.7 |
| W832.0012 | W832.VBM08 | 4 | 16 | 2 | 15 | 30 | M8 | 4 |
| W832.0013 | W832.VBM10 | 4.5 | 19 | 2.5 | 20 | 35 | M10 | 7 |
| W832.0014 | W832.VBM12 | 6 | 22 | 3.5 | 30 | 55 | M12 | 13 |
| W832.0015 | W832.VBM16 | 8.5 | 24 | 4.5 | 45 | 100 | M16 | 24 |
| W832.0016 | W832.VBM20 | 10 | 30 | 6.5 | 60 | 120 | M20 | 46 |
| Kode | art. | s | H | h1 | N1 (N) | N2 (N) | d1 6H | Weight (g) |
|---|---|---|---|---|---|---|---|---|
| W832.0001 | W832.INM04CIN | 1.8 | 9 | 1.5 | 6 | 20 | M4 | 0.5 |
| W832.0002 | W832.INM05CIN | 2.4 | 12 | 2 | 6 | 20 | M5 | 1 |
| W832.0003 | W832.INM06CIN | 2.7 | 14 | 2 | 7 | 20 | M6 | 1.7 |
| W832.0004 | W832.INM08CIN | 4 | 16 | 2 | 15 | 30 | M8 | 4 |
| W832.0005 | W832.INM10CIN | 4.5 | 19 | 2.5 | 20 | 35 | M10 | 7 |
| W832.0006 | W832.INM12CIN | 6 | 22 | 3.5 | 30 | 55 | M12 | 13 |
| W832.0007 | W832.INM16CIN | 8.5 | 24 | 4.5 | 45 | 100 | M16 | 24 |
| W832.0008 | W832.INM20CIN | 10 | 30 | 6.5 | 60 | 120 | M20 | 46 |
