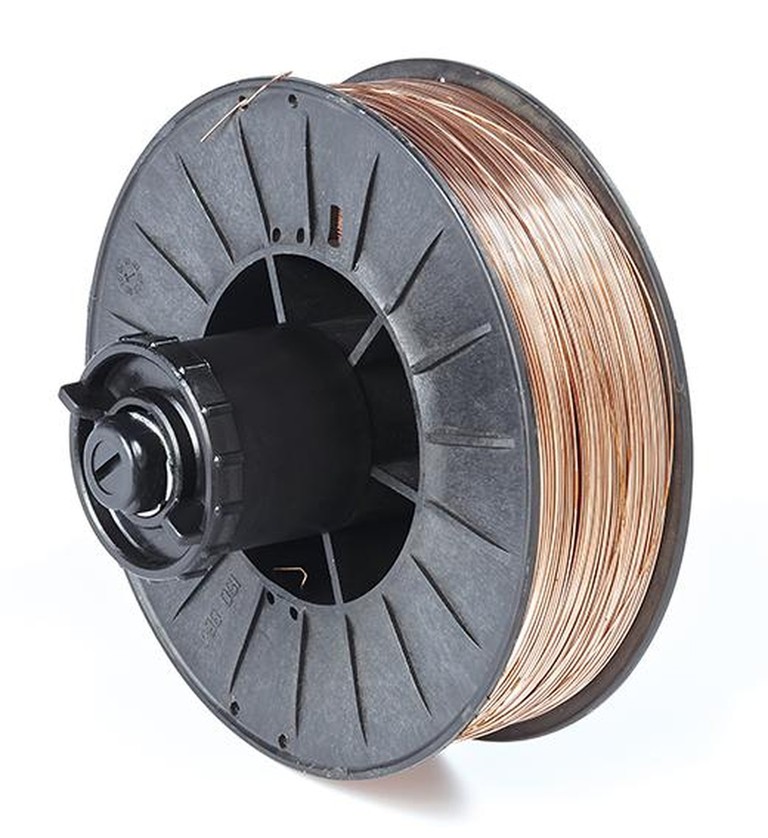

DORN TIL TRÅDSPOLEHOLDER TIL MIG/MAG UDEN TAP
19
S602TG10
Accessori bobine MIG

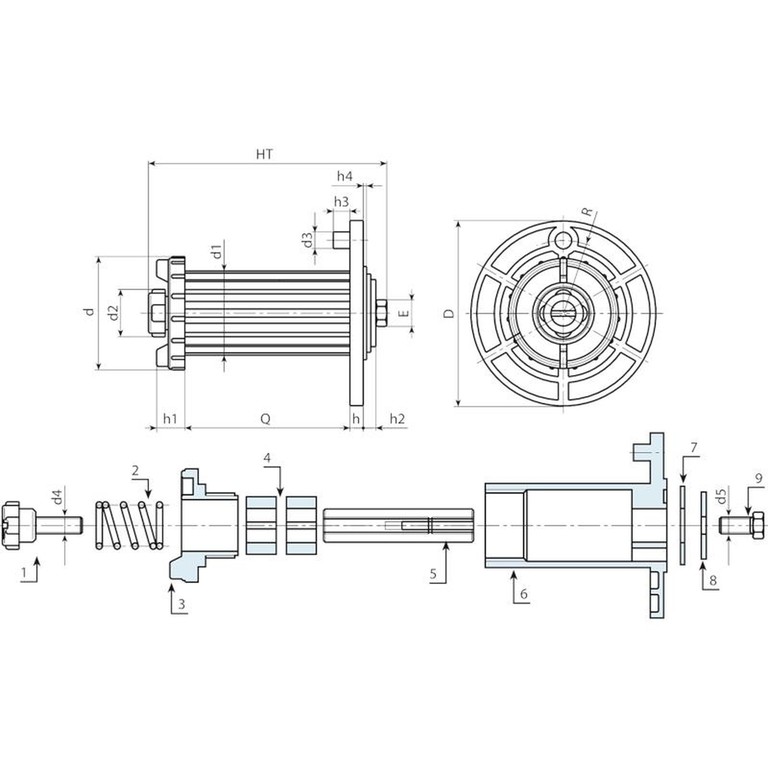

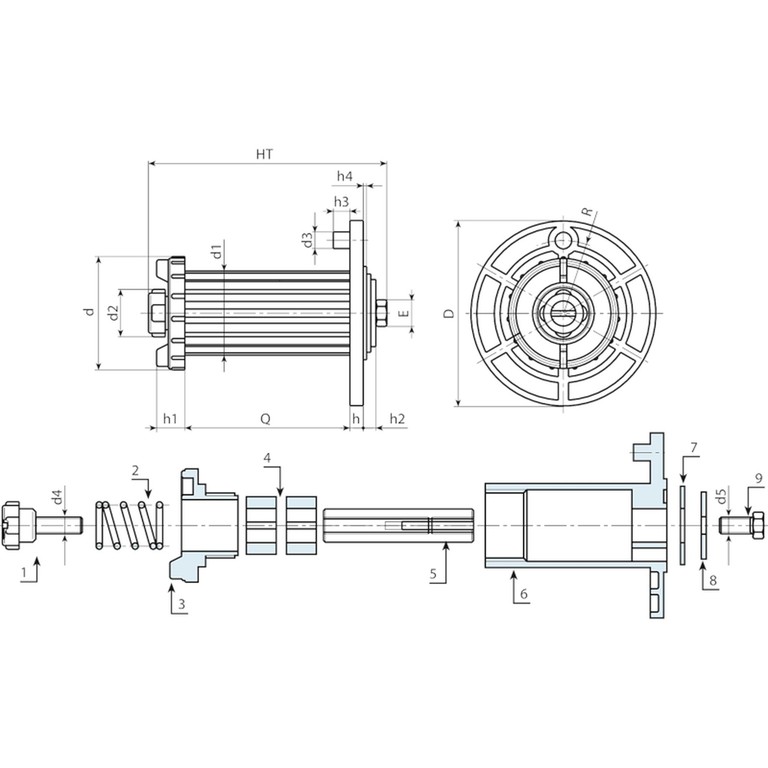

Materialer:
(1-3-4-6) Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Indsatser:
(2) Fjeder af forzinket stål.
(5) Tromle med gevindskårne huller af forzinket stål.
(7) Spændskive af TPV gummi 75 Shore.
(8) Underlagsskive af forzinket stål.
(9) Skrue med sekskanthoved af forzinket stål, med højre-/venstregevind. Valget skal træffes med henvisning til rotationsretningen på trådtrækkets motor.
Andre muligheder:

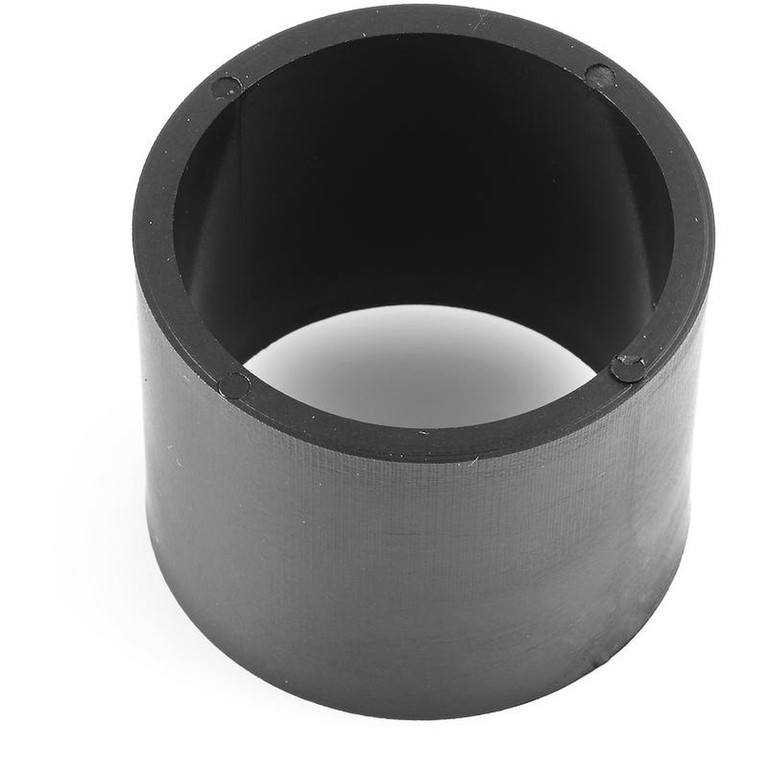

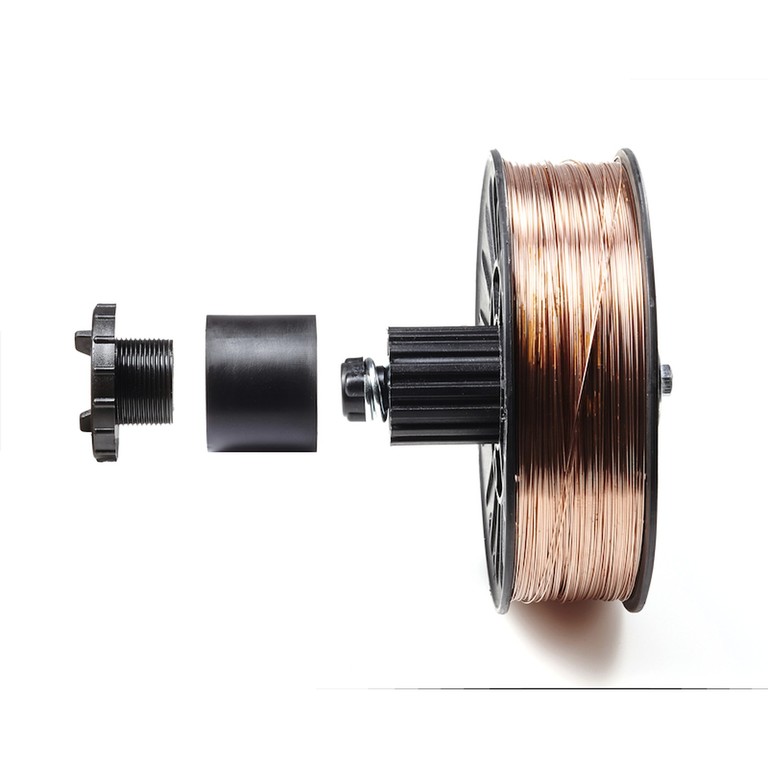

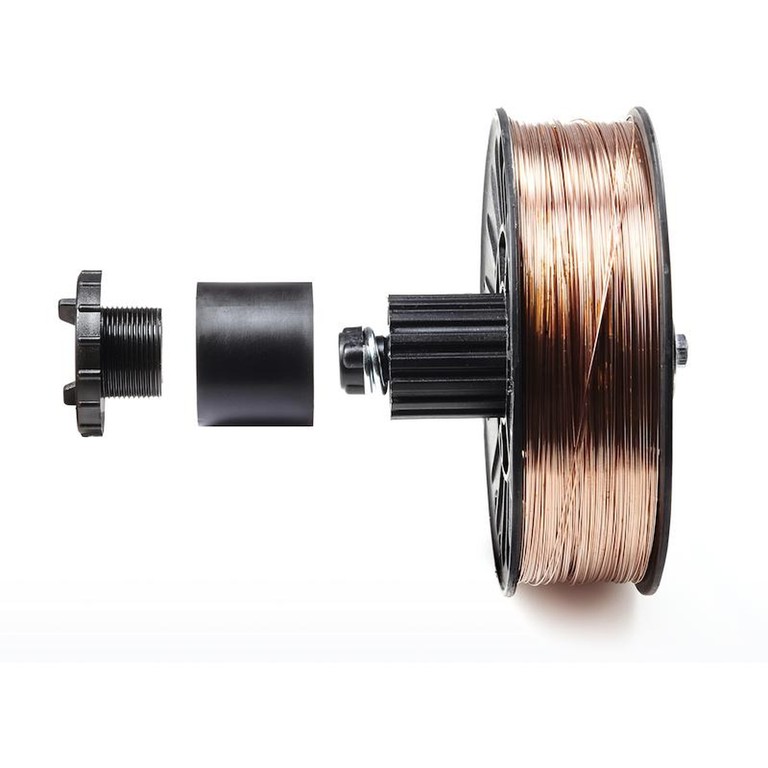

Hvis man bruger dornen S602116 og der skal monteres en trådspole med bredde Q=55, kan vi på forespørgsel levere en adapterbøsning af plastik S604. Den skal bestilles separat.

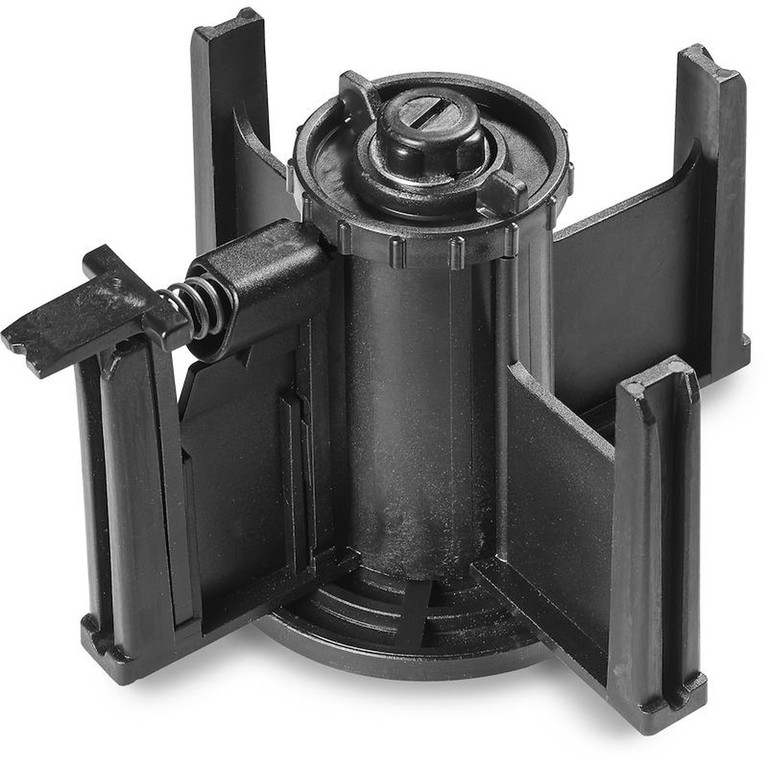

Adapteren S816 til metalspoler uden indvendig ramme kan leveres på forespørgsel. Den skal bestilles separat.

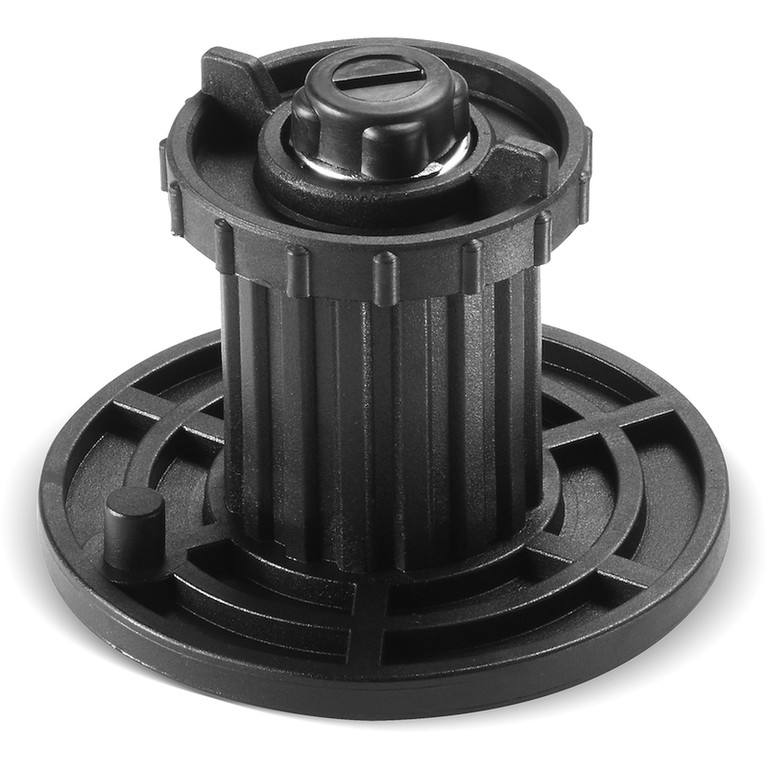

Version til plastikspole med hul: Ø 53 mm. - bredde 55 mm.
| Kode | art. | D | HT | d | d1 | d2 | d3 | d4 | d5 | h | h1 | h2 | h3 | h4 | E | Q | R | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S602074.0001 | S602074.TG10X1001DX | 112 | 102 | 68 | 50.5 | 28 | 10 | M10 DX | M10 DX | 9 | 17 | 8 | 7 | 1.7 | 13 | 55 | 44 | 350 |
| S602074.0002 | S602074.TG10X1001SX | 112 | 102 | 68 | 50.5 | 28 | 10 | M10 DX | M10 SX | 9 | 17 | 8 | 7 | 1.7 | 13 | 55 | 44 | 350 |

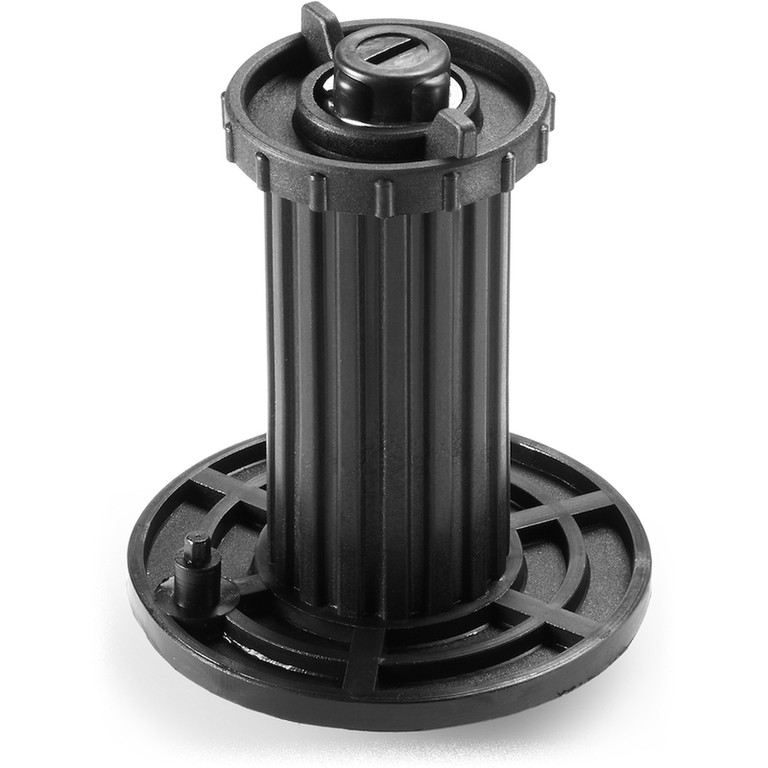

Version til plastikspole med hul: Ø 53 mm. - bredde 100 mm.
| Kode | art. | D | HT | d | d1 | d2 | d3 | d4 | d5 | h | h1 | h2 | h3 | h4 | E | Q | R | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S602116.0001 | S602116.TG10X1001DX | 112 | 140 | 68 | 50.5 | 28 | 10 | M10 DX | M10 DX | 9 | 17 | 8 | 7 | 1.7 | 17 | 99 | 44 | 545 |
| S602116.0002 | S602116.TG10X1001SX | 112 | 140 | 68 | 50.5 | 28 | 10 | M10 DX | M10 SX | 9 | 17 | 8 | 7 | 1.7 | 17 | 99 | 44 | 545 |
