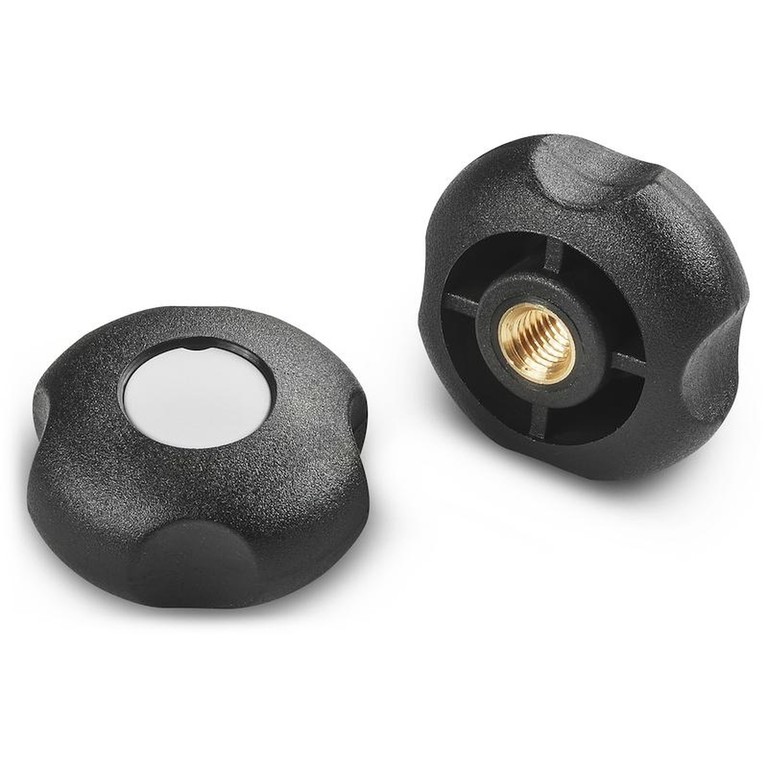

FIRSTJERNESPÆNDSKIVE MED PASSERENDE BØSNING OG CENTRAL PROP
17
Q284
Materialer:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Central prop:
Grå polyamid (RAL 7035 kod. 13).
Alternative propfarver:
Orange (RAL 2004 kod. 02).
Blå (RAL 5015 kod. 07).
Gul (RAL 1021 kod. 10).
Grøn (RAL 6024 kod. 17).
Rød (RAL 3000 kod. 16).
Sort (RAL 9011 kod. 01).
Indsatser:
Version Q284 TM:
Bøsning med gennemgående gevindskåret hul af messing (gevindtolerance 6H).
Version Q284 TQ:
Bøsning med gennemgående firkantet hul af messing (hultolerance H7).
Version Q284 TQ-PP:
Uden indsats, med firkantet, glat gennemgående hul udført vha. stansning af plastikket.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på forespørgsel og i funktion af antal iht. farvetabel.
Version Q284 TM: Med messingindsats og gennemgående gevindskåret hul

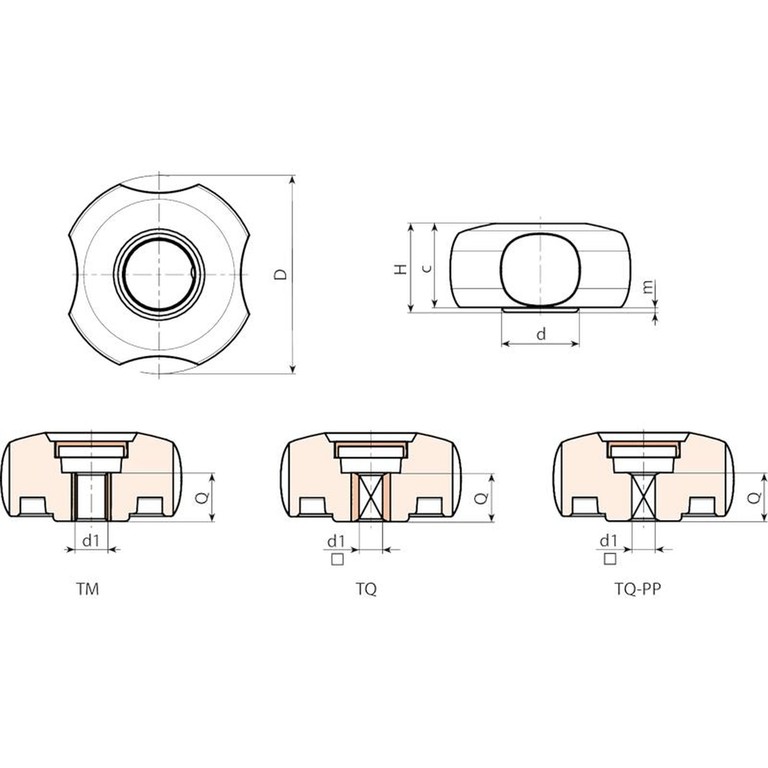

| Kode | art. | D | H | d | d2 | d3 | c | m | d1 6H | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0003 | Q28440.TM0801P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M8 | 15 | - |
| Q28440.0004 | Q28440.TM1001P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M10 | 15 | - |
| Q28450.0001 | Q28450.TM0801P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | M8 | 15 | - |
| Q28460.0001 | Q28460.TM1001P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M10 | 15 | - |
| Q28460.0002 | Q28460.TM1201P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M12 | 15 | - |
| Q28480.0001 | Q28480.TM1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | M10 | 15 | - |
| Q28480.0002 | Q28480.TM1201P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | M12 | 15 | - |
Version Q284 TQ: Med messingindsats og FIRKANTET hul
| Kode | art. | D | H | d | d2 | d3 | c | m | d1 H7 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0005 | Q28440.TQ0601P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28450.0002 | Q28450.TQ0601P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28450.0004 | Q28450.TQ0701P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28460.0003 | Q28460.TQ0601P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28460.0005 | Q28460.TQ0701P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28460.0007 | Q28460.TQ0801P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28480.0003 | Q28480.TQ0701P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28480.0005 | Q28480.TQ0801P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28480.0007 | Q28480.TQ0901P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28480.0009 | Q28480.TQ1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
Version Q284 TQ-PP: Med FIRKANTET hul i plastikket
| Kode | art. | D | H | d | d2 | d3 | c | m | d1 ±0,1 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0006 | Q28440.TQ0601PP | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28450.0003 | Q28450.TQ0601PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28450.0005 | Q28450.TQ0701PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28460.0004 | Q28460.TQ0601PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28460.0006 | Q28460.TQ0701PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28460.0008 | Q28460.TQ0801PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28480.0004 | Q28480.TQ0701PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28480.0006 | Q28480.TQ0801PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28480.0008 | Q28480.TQ0901PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28480.0010 | Q28480.TQ1001PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
