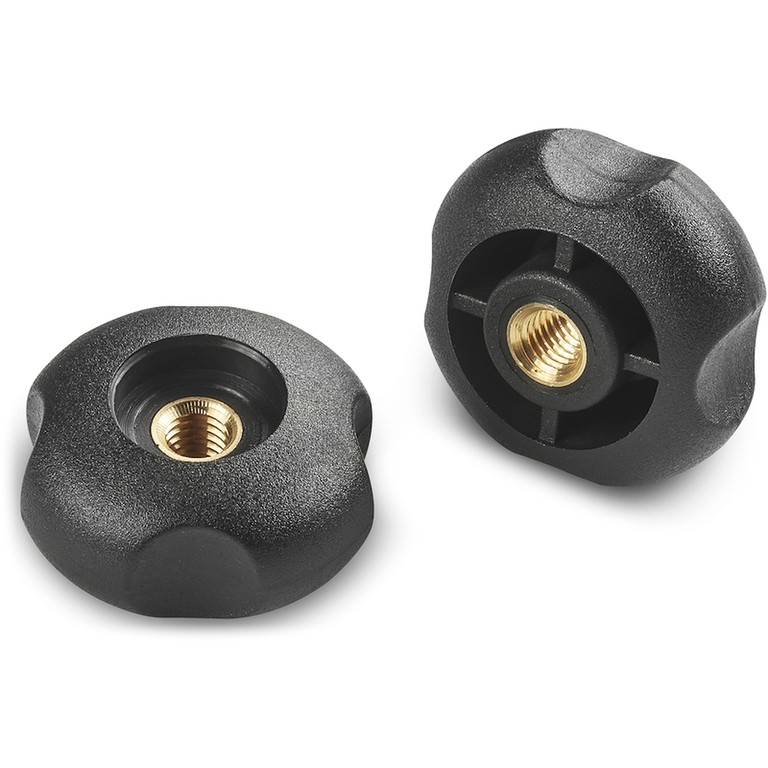

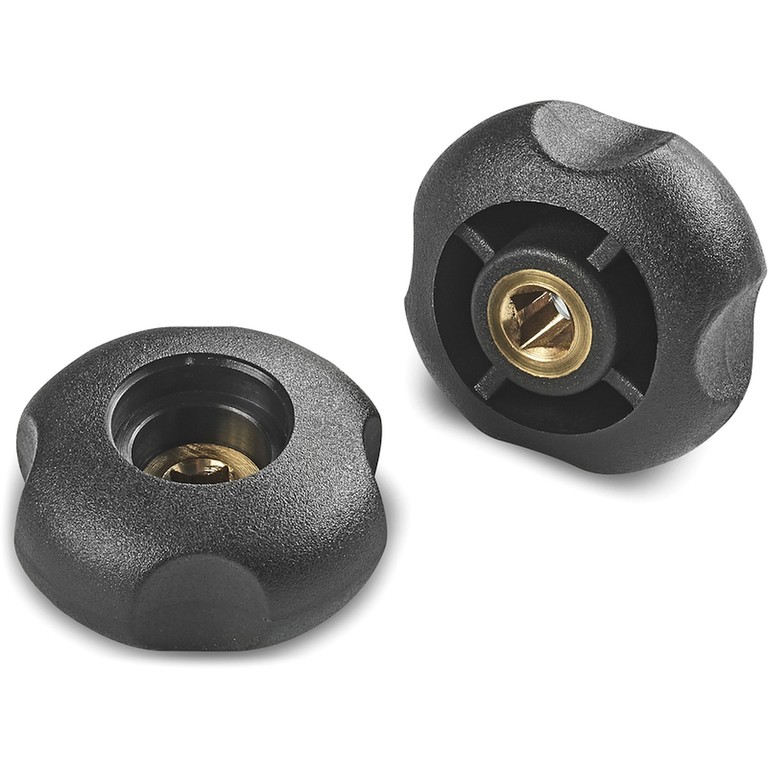

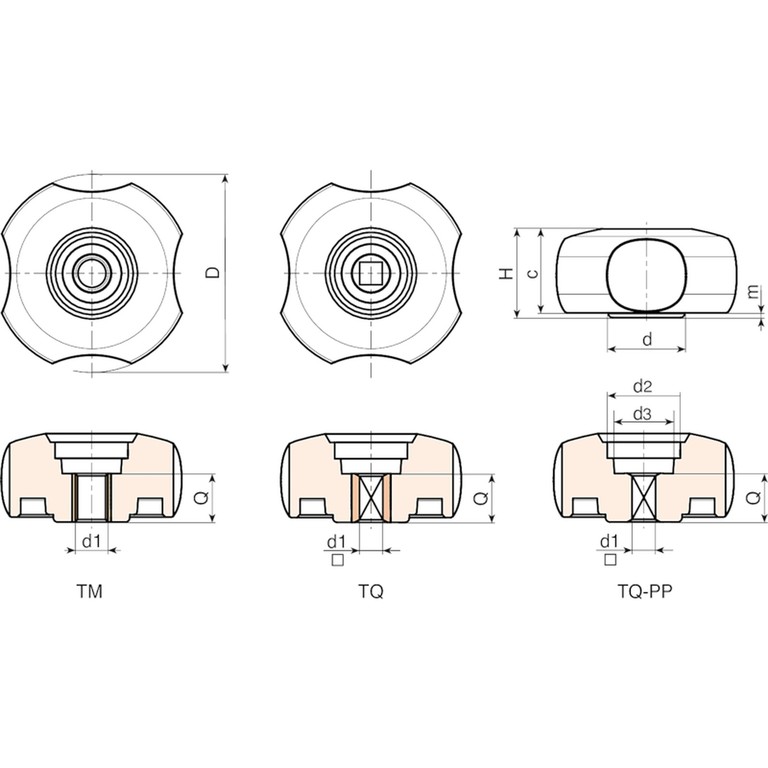

FIRSTJERNESPÆNDSKIVE MED GENNEMGÅENDE GEVINDSKÅRET BØSNING
17
Q283
Materialer:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Indsatser:
Version Q283 TM:
Bøsning med gennemgående gevindskåret hul af messing (gevindtolerance 6H).
Version Q283 TQ:
Bøsning med gennemgående firkantet hul af messing (hultolerance H7).
Version Q283 TQ-PP:
Uden indsats, med firkantet, glat gennemgående hul udført vha. stansning af plastikket.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på forespørgsel og i funktion af antal iht. farvetabel.
Version Q283 TM: Med messingindsats og gennemgående gevindskåret hul
| Kode | art. | D | H | d | d2 | d3 | c | m | d1 6H | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28340.0002 | Q28340.TM0801P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M8 | 15 | - |
| Q28340.0004 | Q28340.TM1001P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M10 | 15 | - |
| Q28350.0001 | Q28350.TM0801P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | M8 | 15 | - |
| Q28360.0001 | Q28360.TM1001P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M10 | 15 | - |
| Q28360.0002 | Q28360.TM1201P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M12 | 15 | - |
| Q28380.0001 | Q28380.TM1001P | 79 | 26 | 30,5 | 22 | 19.5 | 24 | 2 | M10 | 15 | - |
| Q28380.0002 | Q28380.TM1201P | 79 | 26 | 30,5 | 22 | 19.5 | 24 | 2 | M12 | 15 | - |
Version Q283 TQ: Med messingindsats og FIRKANTET hul
| Kode | art. | D | H | d | d2 | d3 | c | m | d1 H7 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28340.0005 | Q28340.TQ0601P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28350.0002 | Q28350.TQ0601P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28350.0004 | Q28350.TQ0701P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28360.0003 | Q28360.TQ0601P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28360.0005 | Q28360.TQ0701P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28360.0007 | Q28360.TQ0801P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28380.0003 | Q28380.TQ0701P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28380.0005 | Q28380.TQ0801P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28380.0007 | Q28380.TQ0901P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28380.0009 | Q28380.TQ1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
Version Q283 TQ-PP: Med FIRKANTET hul i plastikket
| Kode | art. | D | H | d | d2 | d3 | c | m | d1 ±0,1 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28340.0006 | Q28340.TQ0601PP | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28350.0003 | Q28350.TQ0601PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28350.0005 | Q28350.TQ0701PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28360.0004 | Q28360.TQ0601PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28360.0006 | Q28360.TQ0701PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28360.0008 | Q28360.TQ0801PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28380.0004 | Q28380.TQ0701PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28380.0006 | Q28380.TQ0801PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28380.0008 | Q28380.TQ0901PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28380.0010 | Q28380.TQ1001PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
