P916

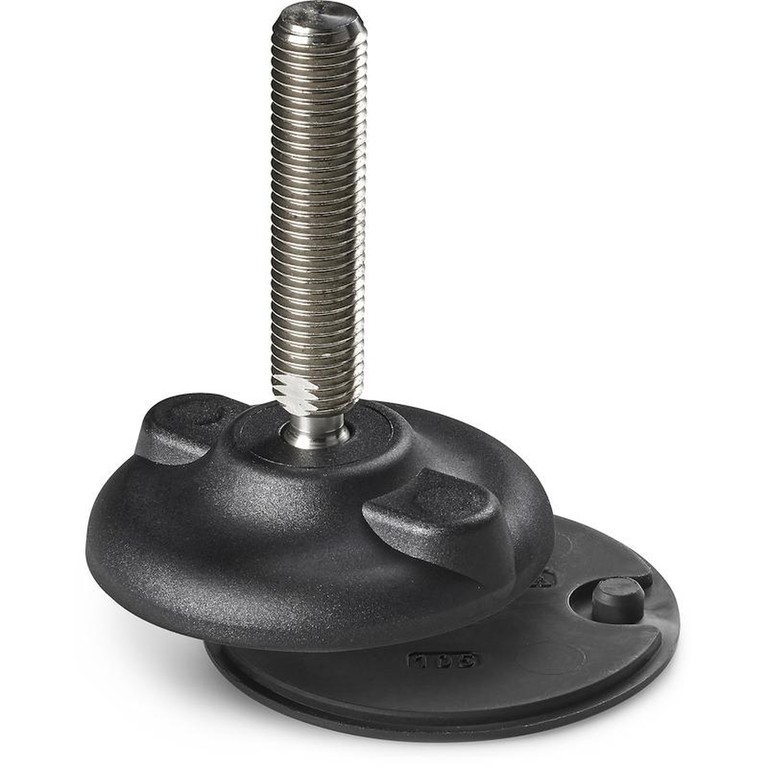

STØTTEFOD MED FASTSPÆNDING TIL GULVET MED LEDDELT SKAFT AF TYPE B AF STÅL OG MED KUGLE 12,4 OG SKRIDSIKKER BUND
Plastikfødder med fastspænding - leddelt skaft+skridsikring
Materialer:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort(RAL 9011).
Indsatser:
P916:
Leddelt og gevindskåret skaft (kugle R.12,4) med fræset sæde til nøgle (type B) af forzinket stål, (gevindtolerance 6g).
P916CIN:
Leddelt og gevindskåret skaft (kugle R.12,4) med fræset sæde til nøgle (type B) af rustfrit stål (AISI 303), (gevindtolerance 6g).
Skridsikker bund:
Skridsikker bund af termoplastisk gummi SBS på 75 Shore, med sort farve RAL 9011. Olie- og fedtbestandig. Trykmonteret.
Fastspænding til gulvet:

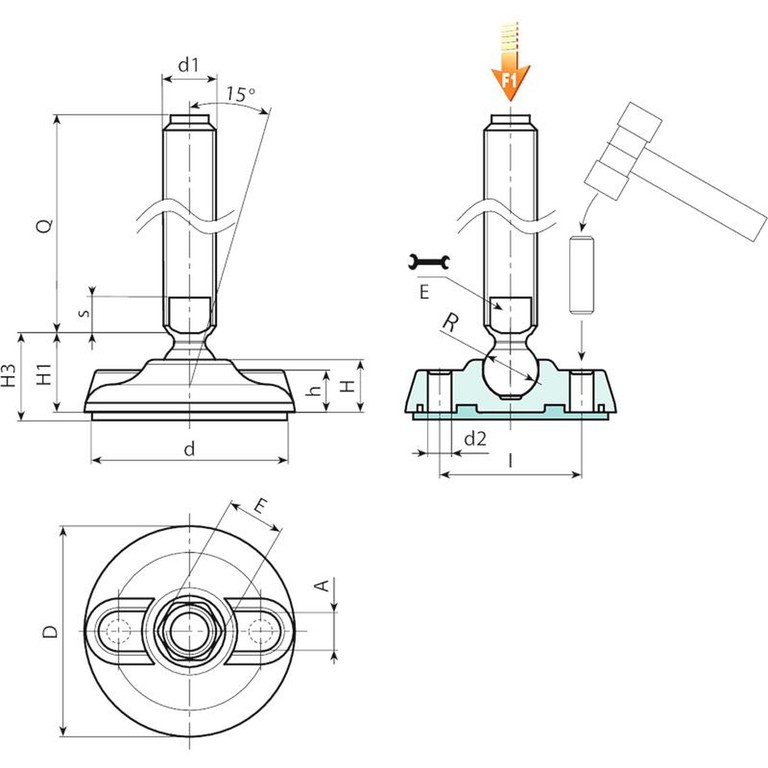

Foden leveres med tillukkede huller til fastspænding på gulvet. Hullerne åbnes ved at bryde membranen af plastik (se tegning).
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres med andre længder.
På forespørgsel og i funktion af antal kan foden leveres i farven Orange (RAL 2004).
Version P916: Støttefod med skafttype B (fræset nøglesæde) og kugle 12,4 - med skridsikring i SBS
| Kode | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P916080.0012 | P916080.TM16X7001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 70 | 171 | 10 |
| P916080.0014 | P916080.TM16X9001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 90 | 194 | 10 |
| P916080.0001 | P916080.TM16X11001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 110 | 217 | 10 |
| P916080.0003 | P916080.TM16X13001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 130 | 240 | 10 |
| P916080.0006 | P916080.TM16X15001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 150 | 263 | 10 |
| P916080.0009 | P916080.TM16X17001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 170 | 286 | 10 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
Version P916CIN: Støttefod med skafttype B - rustfrit stål - (fræset nøglesæde) og kugle 12,4 - med skridsikring i SBS
| Kode | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P916080.0002 | P916080.TM16X11001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 110 | 217 | 10 |
| P916080.0004 | P916080.TM16X13001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 130 | 240 | 10 |
| P916080.0007 | P916080.TM16X15001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 150 | 263 | 10 |
| P916080.0011 | P916080.TM16X17001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 7 | 9 | 75 | 12.5 | M16 | 170 | 286 | 10 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
