P915

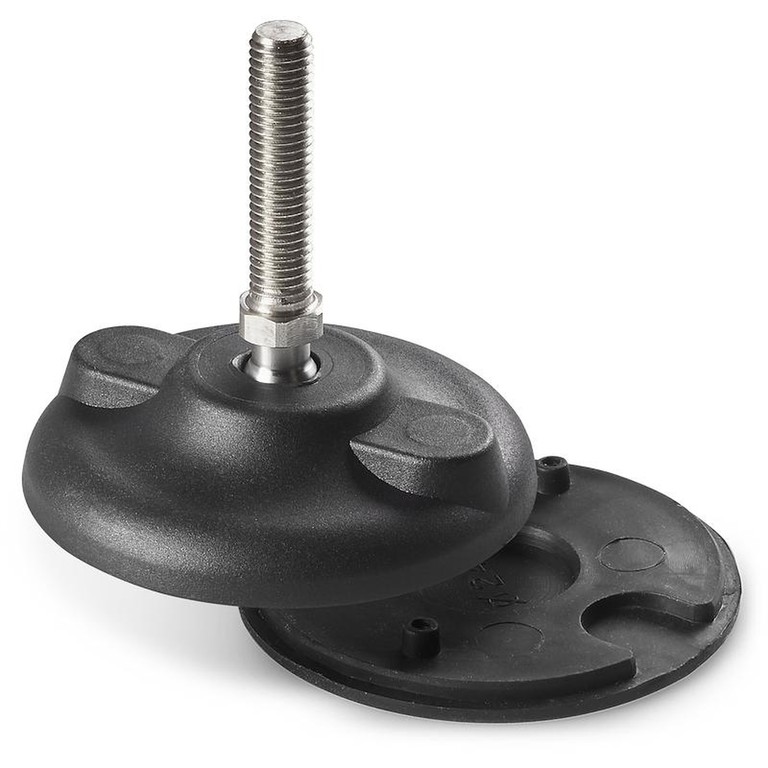

STØTTEFOD MED FASTSPÆNDING TIL GULVET MED LEDDELT SKAFT AF TYPE A AF STÅL OG MED KUGLE 12,4 OG SKRIDSIKKER BUND
Plastikfødder med fastspænding - leddelt skaft+skridsikring
Materialer:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort(RAL 9011).
Indsatser:
P915:
Leddelt og gevindskåret skaft (kugle 12,4) med sekskantet bund af forzinket stål, (gevindtolerance 6g).
P915CIN:
Leddelt og gevindskåret skaft (kugle 12,4) med sekskantet bund af rustfrit stål (AISI 303), (gevindtolerance 6g).
Skridsikker bund:
Skridsikker bund af termoplastisk gummi SBS på 75 Shore, med sort farve RAL 9011. Olie- og fedtbestandig. Trykmonteret.
Fastspænding til gulvet:

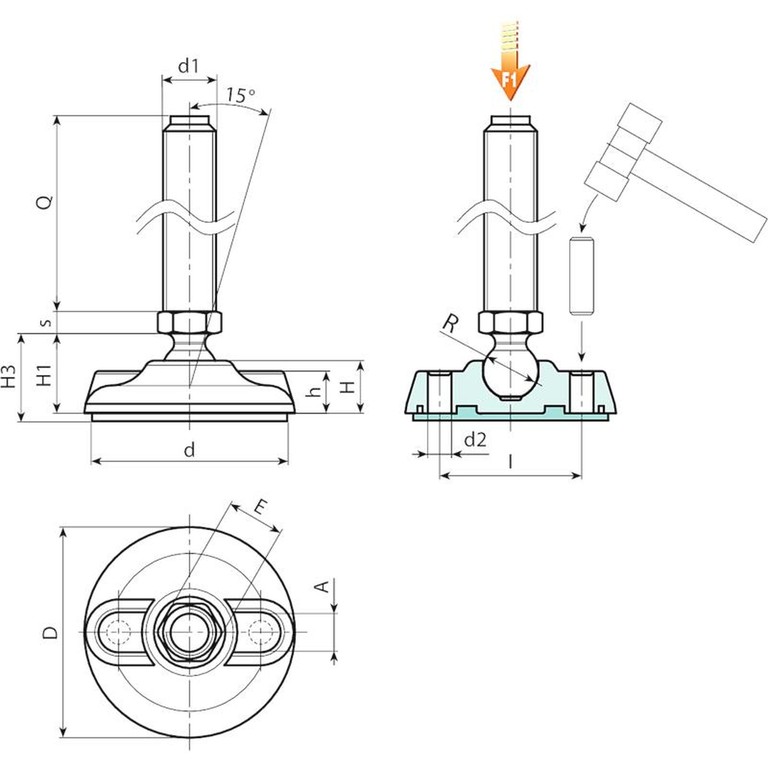

Foden leveres med tillukkede huller til fastspænding på gulvet. Hullerne åbnes ved at bryde membranen af plastik (se tegning).
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres med andre længder.
På forespørgsel og i funktion af antal kan foden leveres i farven Orange (RAL 2004).
Version P915: Støttefod med skafttype A (med sekskant) og kugle 12,4 - med skridsikring i SBS
| Kode | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P915080.0001 | P915080.TM08X4501 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M8 | 45 | 91 | 10 |
| P915080.0003 | P915080.TM08X7001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M8 | 70 | 97 | 10 |
| P915080.0007 | P915080.TM10X4501 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M10 | 45 | 97 | 10 |
| P915080.0009 | P915080.TM10X7001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M10 | 70 | 109 | 10 |
| P915080.0005 | P915080.TM10X10001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M10 | 100 | 146 | 10 |
| P915080.0018 | P915080.TM12X4501 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M12 | 45 | 107 | 10 |
| P915080.0020 | P915080.TM12X7001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M12 | 70 | 124 | 10 |
| P915080.0012 | P915080.TM12X10001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M12 | 100 | 168 | 10 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
Version P915CIN: Støttefod med skafttype A - rustfrit stål - (med sekskant) og kugle 12,4 - med skridsikring i SBS
| Kode | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P915080.0024 | P915080.TM08X4501CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M8 | 45 | 91 | 10 |
| P915080.0004 | P915080.TM08X7001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M8 | 70 | 97 | 10 |
| P915080.0008 | P915080.TM10X4501CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M10 | 45 | 97 | 10 |
| P915080.0010 | P915080.TM10X7001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M10 | 70 | 109 | 10 |
| P915080.0006 | P915080.TM10X10001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M10 | 100 | 146 | 10 |
| P915080.0019 | P915080.TM12X4501CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M12 | 45 | 107 | 10 |
| P915080.0021 | P915080.TM12X7001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M12 | 70 | 124 | 10 |
| P915080.0013 | P915080.TM12X10001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 13 | 5 | 9 | 75 | 12.5 | M12 | 100 | 168 | 10 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
