P913

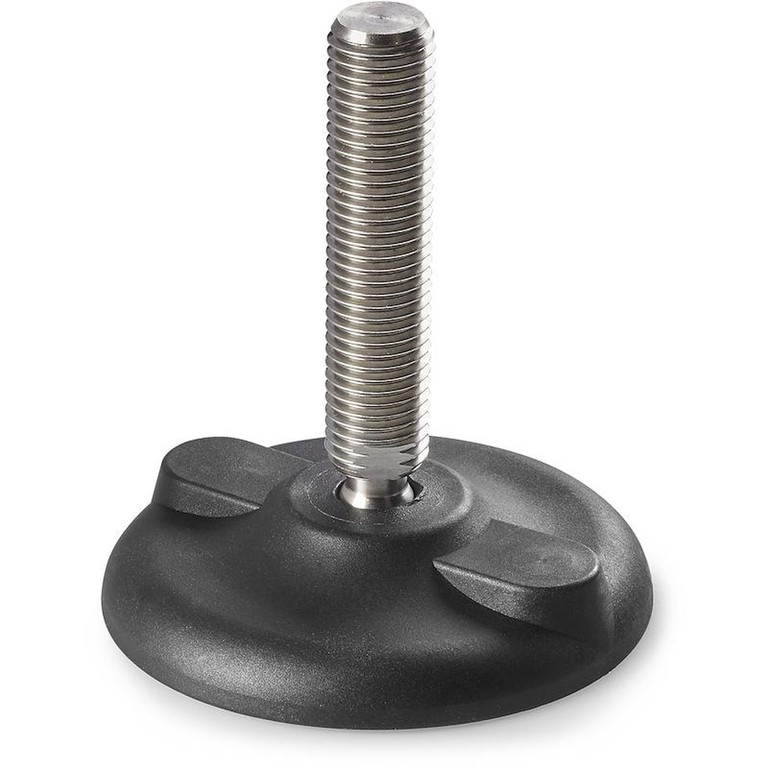

STØTTEFOD MED FASTSPÆNDING TIL GULVET MED LEDDELT SKAFT AF TYPE B AF STÅL OG MED KUGLE 15

Plastikfødder med fastspænding - leddelt skaft
Data sheet More information

Product variants

Alternative products

Materialer:

Forstærket polyamid. Olie- og fedtbestandig.

Overflade:

Satineret.

Farve:

Sort(RAL 9011).

Indsatser:

P913:

Leddelt og gevindskåret skaft (kugle 15) med fræset sæde til nøgle (type B) af forzinket stål, (gevindtolerance 6g).

P913CIN:

Leddelt og gevindskåret skaft (kugle 15) med fræset sæde til nøgle (type B) af rustfrit stål (AISI 304), (gevindtolerance 6g).

Fastspænding til gulvet:

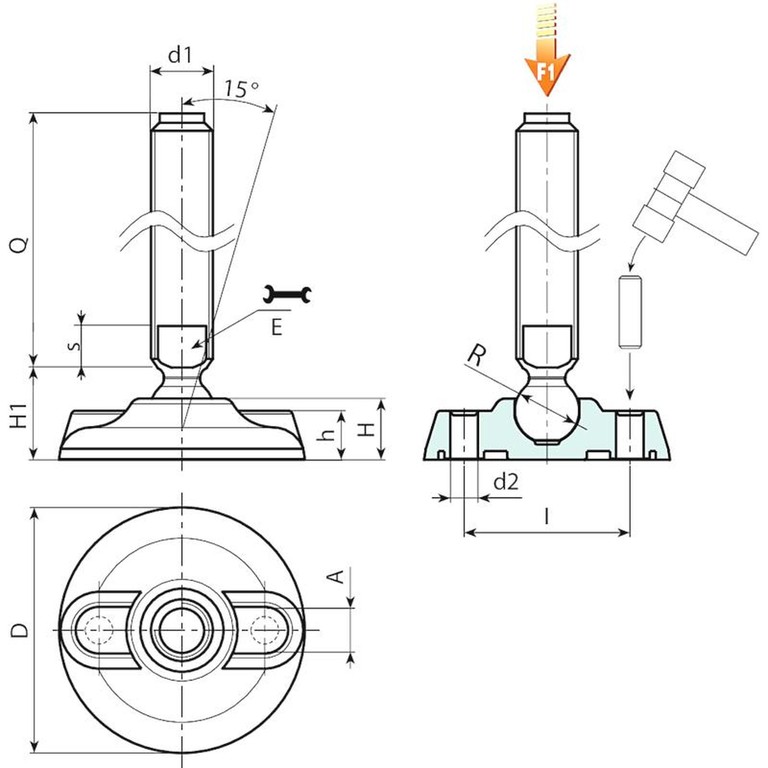

Foden leveres med tillukkede huller til fastspænding på gulvet. Hullerne åbnes ved at bryde membranen af plastik (se tegning).

Andre muligheder:

På forespørgsel og i funktion af antal kan indsatsene leveres med andre længder.

På forespørgsel og i funktion af antal kan foden leveres i farven Orange (RAL 2004).

Version P913: Støttefod med skafttype B (fræset nøglesæde) og kugle 15

Kode Art. D H I H1 h A E s d2 R d1 6g Q Weight (g) F1 (kN)
P913080.0013 P913080.TM20X5001 80 20 54 25.5 16 20 16 7 9 15 M20 50 166 17
P913080.0014 P913080.TM20X7001 80 20 54 25.5 16 20 16 7 9 15 M20 70 206 17
P913080.0015 P913080.TM20X9001 80 20 54 25.5 16 20 16 7 9 15 M20 90 246 17
P913080.0003 P913080.TM20X11001 80 20 54 25.5 16 20 16 7 9 15 M20 110 287 17
P913080.0004 P913080.TM20X13001 80 20 54 25.5 16 20 16 7 9 15 M20 130 327 17
P913080.0006 P913080.TM20X15001 80 20 54 25.5 16 20 16 7 9 15 M20 150 367 17
P913080.0008 P913080.TM20X17001 80 20 54 25.5 16 20 16 7 9 15 M20 170 407 17
P913080.0009 P913080.TM20X19001 80 20 54 25.5 16 20 16 7 9 15 M20 190 447 17
P913080.0011 P913080.TM20X21001 80 20 54 25.5 16 20 16 7 9 15 M20 210 487 17
P913105.0016 P913105.TM20X5001 105 22 74 28 18.5 21 16 7 11 15 M20 50 216 17
P913105.0017 P913105.TM20X7001 105 22 74 28 18.5 21 16 7 11 15 M20 70 256 17
P913105.0019 P913105.TM20X9001 105 22 74 28 18.5 21 16 7 11 15 M20 90 296 17
P913105.0002 P913105.TM20X11001 105 22 74 28 18.5 21 16 7 11 15 M20 110 337 17
P913105.0004 P913105.TM20X13001 105 22 74 28 18.5 21 16 7 11 15 M20 130 377 17
P913105.0008 P913105.TM20X15001 105 22 74 28 18.5 21 16 7 11 15 M20 150 417 17
P913105.0011 P913105.TM20X17001 105 22 74 28 18.5 21 16 7 11 15 M20 170 457 17
P913105.0012 P913105.TM20X19001 105 22 74 28 18.5 21 16 7 11 15 M20 190 500 17
P913105.0014 P913105.TM20X21001 105 22 74 28 18.5 21 16 7 11 15 M20 210 540 17
P913130.0014 P913130.TM20X5001 130 24 99 30 20 21 16 7 13 15 M20 50 284 17
P913130.0015 P913130.TM20X7001 130 24 99 30 20 21 16 7 13 15 M20 70 324 17
P913130.0017 P913130.TM20X9001 130 24 99 30 20 21 16 7 13 15 M20 90 364 17
P913130.0001 P913130.TM20X11001 130 24 99 30 20 21 16 7 13 15 M20 110 404 17
P913130.0003 P913130.TM20X13001 130 24 99 30 20 21 16 7 13 15 M20 130 445 17
P913130.0005 P913130.TM20X15001 130 24 99 30 20 21 16 7 13 15 M20 150 485 17
P913130.0009 P913130.TM20X17001 130 24 99 30 20 21 16 7 13 15 M20 170 525 17
P913130.0010 P913130.TM20X19001 130 24 99 30 20 21 16 7 13 15 M20 190 565 17
P913130.0012 P913130.TM20X21001 130 24 99 30 20 21 16 7 13 15 M20 210 605 17
P913080.0018 P913080.TM24X15001 80 20 54 25.5 16 20 19 8 9 15 M24 150 504 17
P913080.0020 P913080.TM24X17001 80 20 54 25.5 16 20 19 8 9 15 M24 170 564 17
P913080.0021 P913080.TM24X19001 80 20 54 25.5 16 20 19 8 9 15 M24 190 624 17
P913080.0023 P913080.TM24X21001 80 20 54 25.5 16 20 19 8 9 15 M24 210 684 17
P913105.0022 P913105.TM24X15001 105 22 74 28 18.5 21 19 8 11 15 M24 150 553 17
P913105.0024 P913105.TM24X17001 105 22 74 28 18.5 21 19 8 11 15 M24 170 613 17
P913105.0025 P913105.TM24X19001 105 22 74 28 18.5 21 19 8 11 15 M24 190 673 17
P913105.0027 P913105.TM24X21001 105 22 74 28 18.5 21 19 8 11 15 M24 210 735 17
P913130.0020 P913130.TM24X15001 130 24 99 30 20 21 19 8 13 15 M24 150 618 17
P913130.0022 P913130.TM24X17001 130 24 99 30 20 21 19 8 13 15 M24 170 678 17
P913130.0023 P913130.TM24X19001 130 24 99 30 20 21 19 8 13 15 M24 190 738 17
P913130.0025 P913130.TM24X21001 130 24 99 30 20 21 19 8 13 15 M24 210 796 17
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.

Version P913CIN: Støttefod med skafttype B - rustfrit stål - (fræset nøglesæde) og kugle 15

Kode Art. D H I H1 h A E s d2 R d1 6g Q Weight (g) F1 (kN)
P913080.0001 P913080.TM20X07001CIN 80 20 54 25.5 16 20 16 7 9 15 M20 70 206 17
P913080.0002 P913080.TM20X09001CIN 80 20 54 25.5 16 20 16 7 9 15 M20 90 246 17
P913080.0005 P913080.TM20X13001CIN 80 20 54 25.5 16 20 16 7 9 15 M20 130 327 17
P913080.0007 P913080.TM20X15001CIN 80 20 54 25.5 16 20 16 7 9 15 M20 150 367 17
P913080.0010 P913080.TM20X19001CIN 80 20 54 25.5 16 20 16 7 9 15 M20 190 447 17
P913080.0012 P913080.TM20X21001CIN 80 20 54 25.5 16 20 16 7 9 15 M20 210 487 17
P913105.0018 P913105.TM20X7001CIN 105 22 74 28 18.5 21 16 7 11 15 M20 70 256 17
P913105.0020 P913105.TM20X9001CIN 105 22 74 28 18.5 21 16 7 11 15 M20 90 296 17
P913105.0005 P913105.TM20X13001CIN 105 22 74 28 18.5 21 16 7 11 15 M20 130 377 17
P913105.0009 P913105.TM20X15001CIN 105 22 74 28 18.5 21 16 7 11 15 M20 150 417 17
P913105.0013 P913105.TM20X19001CIN 105 22 74 28 18.5 21 16 7 11 15 M20 190 500 17
P913105.0015 P913105.TM20X21001CIN 105 22 74 28 18.5 21 16 7 11 15 M20 210 540 17
P913130.0016 P913130.TM20X7001CIN 130 24 99 30 20 21 16 7 13 15 M20 70 324 17
P913130.0018 P913130.TM20X9001CIN 130 24 99 30 20 21 16 7 13 15 M20 90 364 17
P913130.0004 P913130.TM20X13001CIN 130 24 99 30 20 21 16 7 13 15 M20 130 445 17
P913130.0007 P913130.TM20X15001CIN 130 24 99 30 20 21 16 7 13 15 M20 150 485 17
P913130.0011 P913130.TM20X19001CIN 130 24 99 30 20 21 16 7 13 15 M20 190 565 17
P913130.0013 P913130.TM20X21001CIN 130 24 99 30 20 21 16 7 13 15 M20 210 605 17
P913080.0016 P913080.TM24X11001CIN 80 20 54 25.5 16 20 19 8 9 15 M24 110 384 17
P913080.0019 P913080.TM24X15001CIN 80 20 54 25.5 16 20 19 8 9 15 M24 150 504 17
P913080.0022 P913080.TM24X19001CIN 80 20 54 25.5 16 20 19 8 9 15 M24 190 624 17
P913105.0021 P913105.TM24X11001CIN 105 22 74 28 18.5 21 19 8 11 15 M24 110 433 17
P913105.0023 P913105.TM24X15001CIN 105 22 74 28 18.5 21 19 8 11 15 M24 150 553 17
P913105.0026 P913105.TM24X19001CIN 105 22 74 28 18.5 21 19 8 11 15 M24 190 673 17
P913130.0019 P913130.TM24X11001CIN 130 24 99 30 20 21 19 8 13 15 M24 110 498 17
P913130.0021 P913130.TM24X15001CIN 130 24 99 30 20 21 19 8 13 15 M24 150 618 17
P913130.0024 P913130.TM24X19001CIN 130 24 99 30 20 21 19 8 13 15 M24 190 738 17
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
