RIFLET KRAVE AF ALUMINIUM MED NUMMERERING
14
W995
Metalline Pomelli
Materialer:
Aluminium (AL legering 6060).
Overflade:
Drejet med lav ruhed.
Farve:
Sort anodiseret.
Prop:
Central prop af grå polyamid (RAL 7035 kod. 13).
Fæstestift:
Fæstestift M05x6 af rustfrit stål (AISI 304) med konkav spids DIN 916.
Hul:
Passerende glat hul, genforarbejdet med tolerance H7.
Nummerering:
Graveret nummerering på den glatte del af kraven. Farve aluminium naturel.
Z1= Skala 0-10 med 20 opdelinger.
Z2= Skala 0-20 med 20 opdelinger.
Andre muligheder:
På forespørgsel og i funktion af antal kan kraverne leveres med en d1-åbning efter tegning.

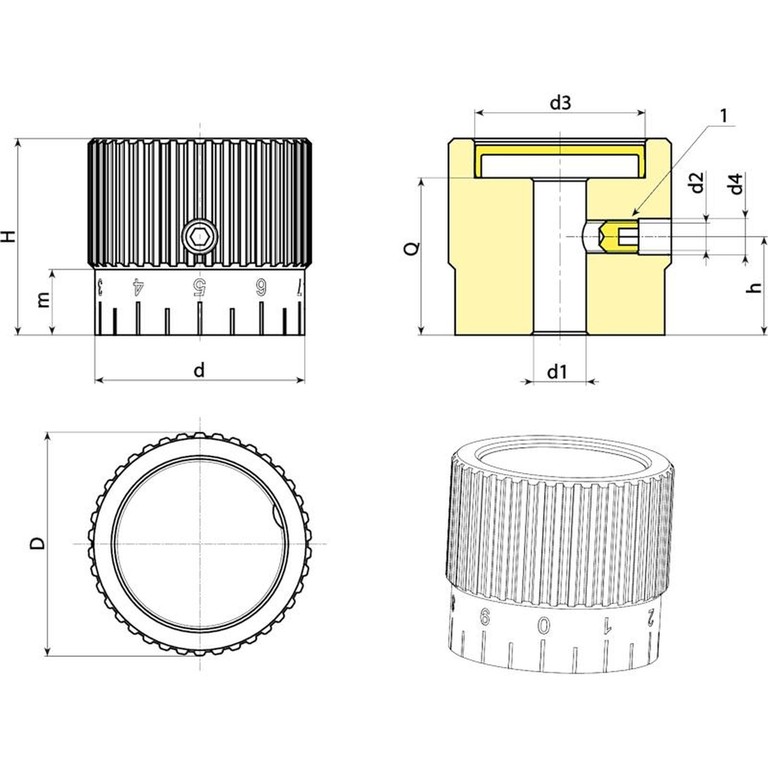

Kode | Art. | D | d | H | m | h | d2 | d3 | d4 | d1 H7 | Q | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W99534.0004 | W99534.AD0813Z1 | 34 | 32 | 30 | 10 | 15 | M5 | 26 | 5.5 | 8 | 24 | 100 |
OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance H7).
