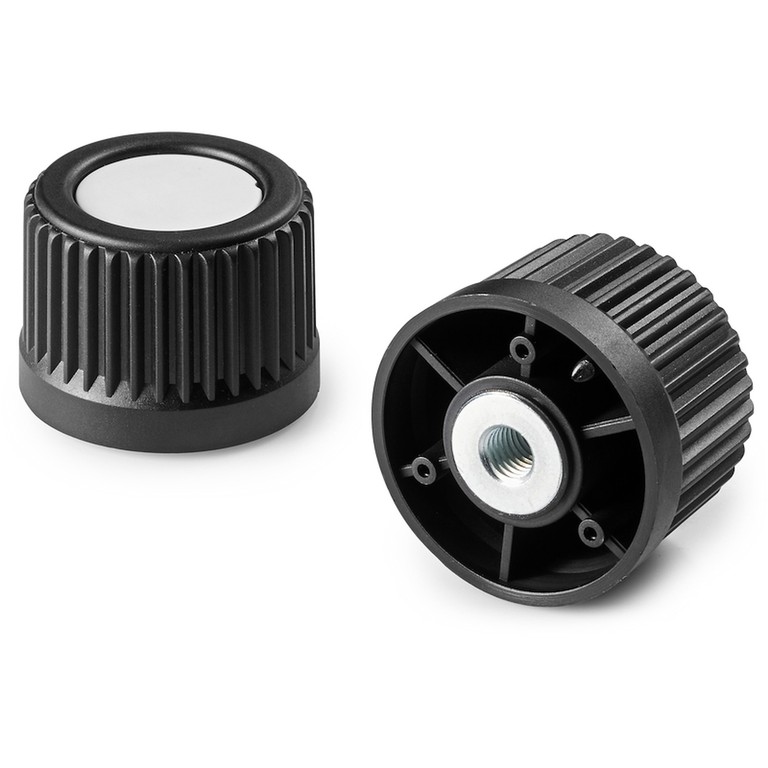

RIFLET KRAVE MED BØSNING MED GEVINDSKÅRET HUL
14
N248
Manicotti zigrinati
Materialer:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Prop:
Central prop af grå polyamid (RAL 7035).
Indsatser:
Bøsning med gennemgående gevindskåret hul af forzinket stål (gevindtolerance 6H).
OBS:
(*) NFLAN ringens sidefastspænding (tilbehør).
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.
Farver på forespørgsel og i funktion af antal (bemærk, begrænset udvalg) iht. farvetabel.

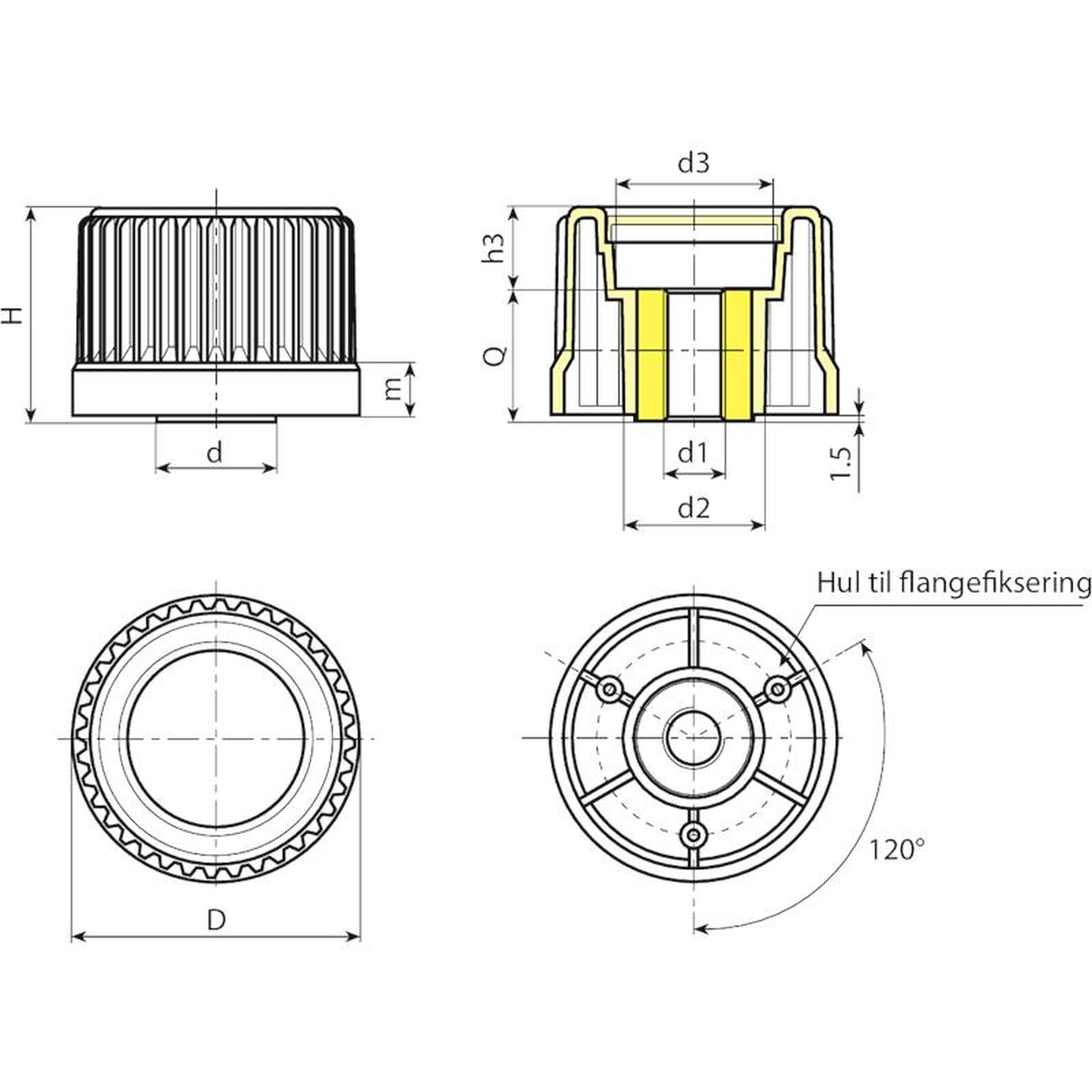

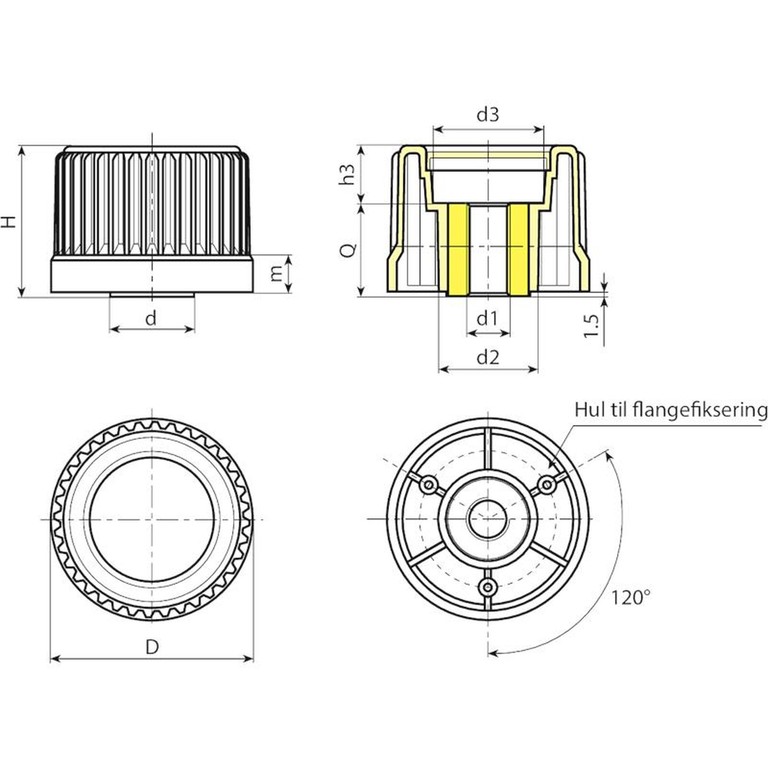

Kode | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Fabriksforberedte gevindskårne huller: N248-30 : M08-M10-M12
Fabriksforberedte gevindskårne huller: N248-43 : M08-M10-M12
Fabriksforberedte gevindskårne huller: N248-54 : M08-M10-M12
Fabriksforberedte gevindskårne huller: N248-65 : M10-M12-M14
Fabriksforberedte gevindskårne huller: N248-78 : M12-M14-M16
OBS: Ved bestilling af mindst 100 stk. kan diameteren d1 fremstilles med tilpasset størrelse.
