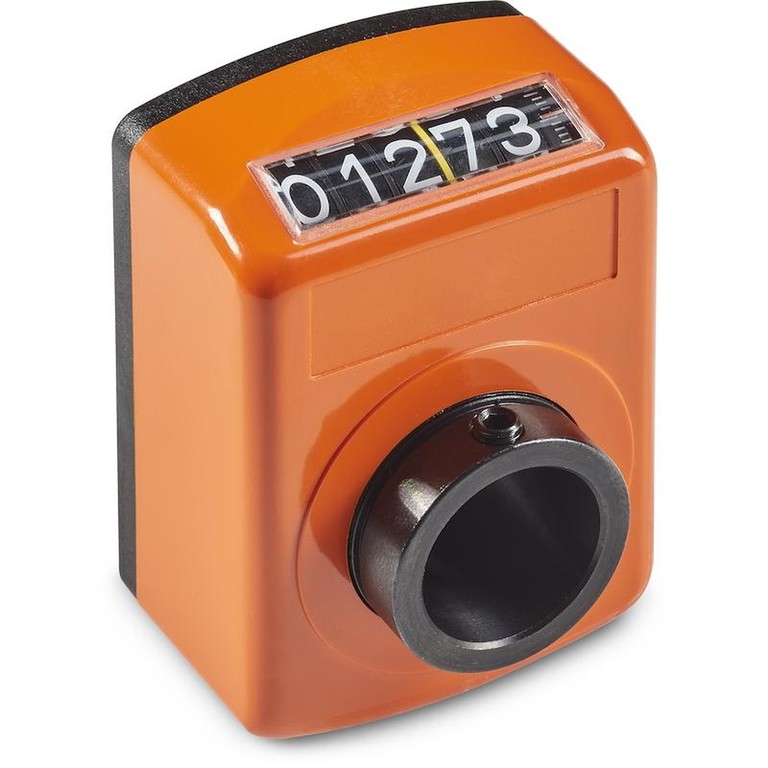

TÆLLERBLOK MED 5 CIFRE
K620
Blocchetti numeratori ed accessori
Materialer:
(1-2) Tællerhus:
Forstærket polyamid med glasfiber. Olie- og fedtbestandig.
(3) Fæstestift:
K620: Stål C45
K620CIN: Rustfrit stål (AISI 304).
(4) Bøsning til forbindelse med aksel:
K620: Automatstål.
K620CIN: Rustfrit stål (AISI 303).
(5) Rude:
Polymetylmetacrylat (PMMA).
(6) Nummererede ringmøtrikker:
Polyamid.
Overflade:
(1-2-6) Liscia
(4) Glat drejet finish.
(5) Glat, med lettet læsning.
Farve:
(1) Låg på hus:
Sort (RAL 9011 kod. 01)
(2) Hus:
K620: Sort (RAL 9011 kod. 01).
K622: Orange (RAL 2004 kod. 02).
K623: Grå (RAL 7035 kod. 13).
(3) Fæstestift:
K620: Poleret.
K620CIN: Naturlig.
(4) Forbindelsesbøsning
K620: Poleret.
K620CIN: Naturlig.
(5) Rude:
Gennemsigtig.
(6) Nummererede ringmøtrikker:
Sort ringmøtrik med hvide tal.
Tal på ringmøtrikker:
Tampografati di bianco. altezza carattere circa 4 mm.
Reduktionsforhold (GR):
Reduktionsforholdet fastsætter hvilket nummer, der skal vises på tælleren, efter en fuld omdrejning (360°). Hvis man for eksempel vælger et reduktionsforhold på 15, til tallet 015 blive vist i ruden efter en omdrejning. Decimalens position hjælper til med at udvide målet; ved valg af et decimaltal bliver 015 nemlig til 01,5.
Aflæsnings- / monteringsposition (PL):
Tællerblokken kan placeres på anvendelsesstedet i fire forskellige positioner. I bedes vælge den, der passer bedst til jeres anvendelse:
P1 = Lodret med tal i øvre afsnit,
P2 = Verticale con numeri in parete verticale,
P3 = Orizzontale con numeri in parete inclinata,
P4 = Vandret med tal i lodret væg.
Rotationsretning (SR):
O= forøgelse af værdierne med rotation med uret.
A= forøgelse af værdierne med rotation imod uret.
Decimalpunkt (PD):
Tællerblokken kan også vælges med decimalpunkt. Da der står tre tal til rådighed, står decimalpositionen i dette tilfælde således til rådighed:
PD = 0 - ingen anført decimal (00000)
PD = 1 - en anført decimal (0000,0)
PD = 2 - to anførte decimaler (000,00)
PD = 3 - tre anførte decimaler (00,000)
PD = 4 - fire anførte decimaler (0,0000)

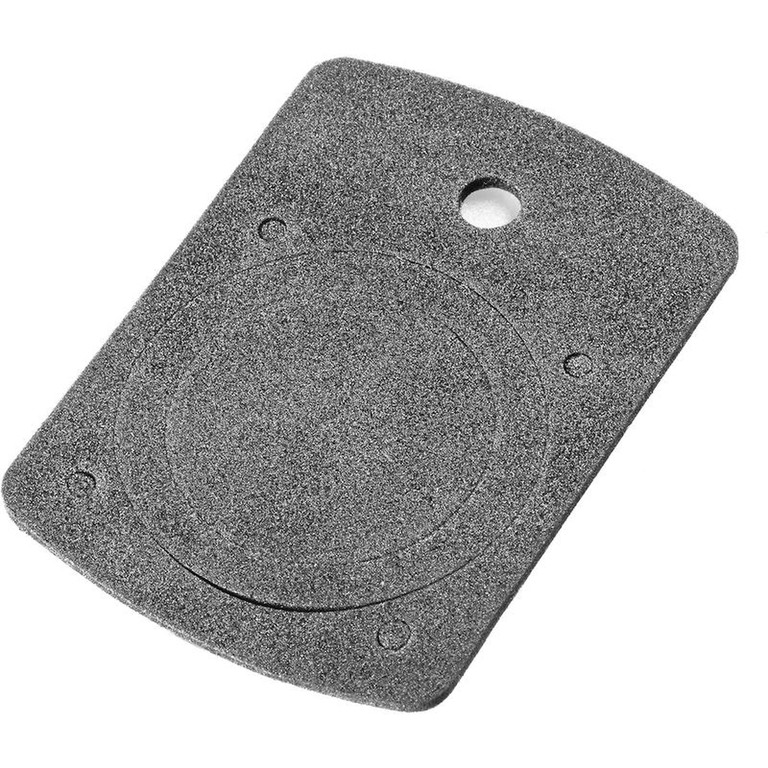

Pakning på bunden af huset:
Hver tæller leveres med en sort pakning af ekspanderet polyurethan på bunden af huset. Bestil koden K607067 ved behov for flere.
Andre muligheder:
På forespørgsel kan der leveres en reduktionsbøsning K605 af poleret stål til akslens hul: disponible diametre: 08 - 10 - 12 - 14 - 18.
Den rotationsblokerende låsestift med kompensation af spillerum kan leveres på forespørgsel.

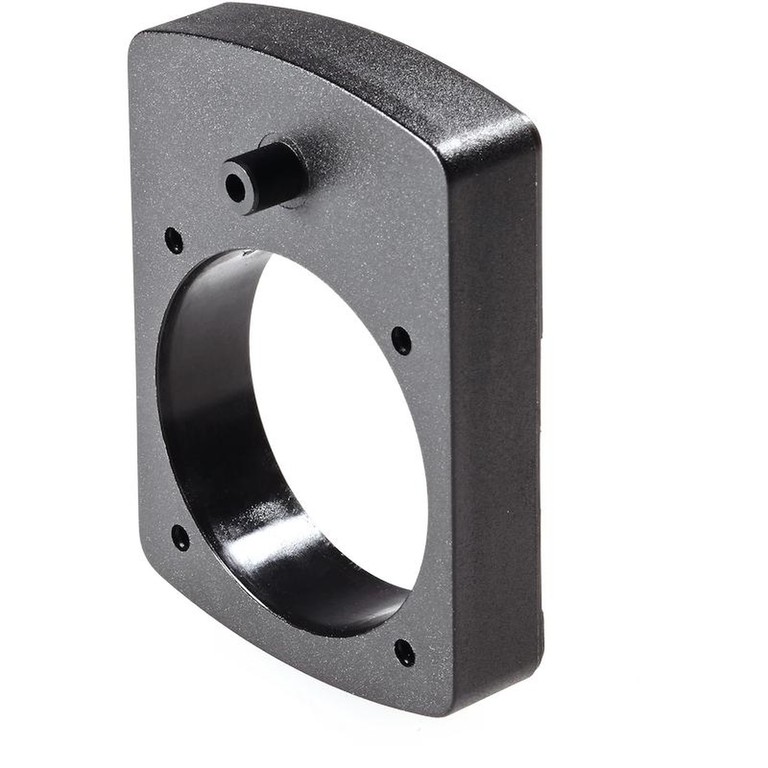

En mellemliggende forlænger til basishuset leveres separat på forespørgsel (K606067).

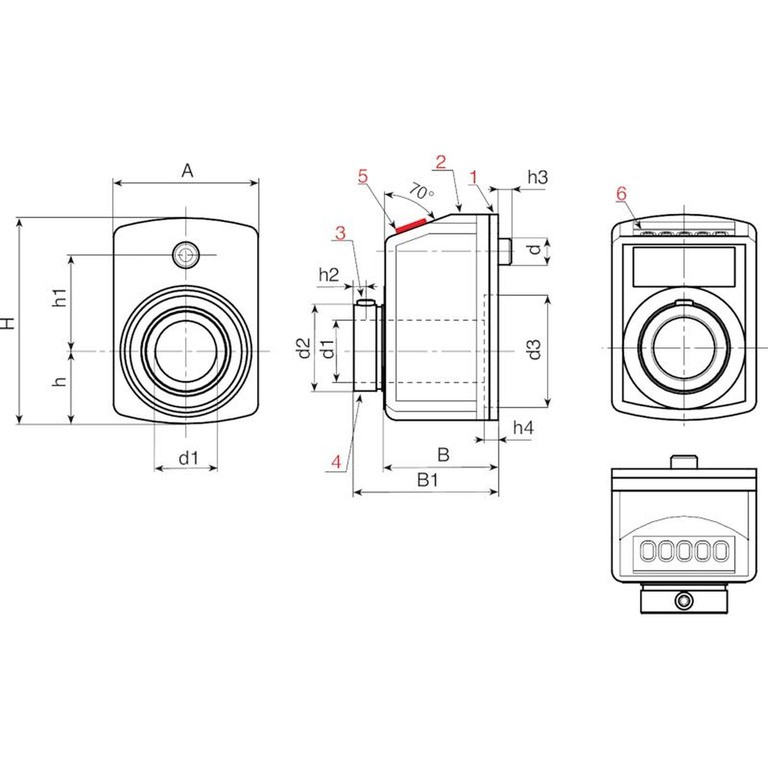

art. | H | A | h | h1 | h2 | h3 | h4 | B | B1 | d | d2 | d3 | d1 H7 | GR | SR | PL | PD | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K620067.TD20.......... | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K622067.TD20.......... | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K623067.TD20.......... | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K620067.TD20..........CIN | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K622067.TD20..........CIN | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K623067.TD20..........CIN | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
