TUNGT KNÆLED
10
J265

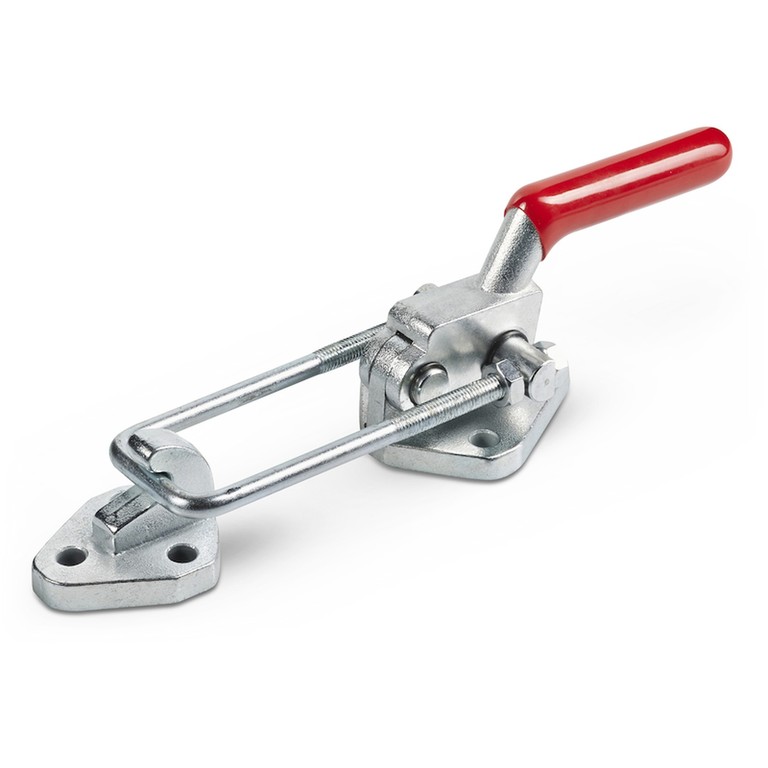

Chiusure a gancio con leva e manico
Materialer:
(1) Smalt håndtag af plastik. Olie- og fedtbestandig.
(2) Løftestang og bund af støbt stål.
(3) Laske i støbt stål.
(4) U-formet krog med gevindskårne ender af hærdet stål.
(5-6) Fæstemøtrikker i forzinket stål.
(7) Drejetap af hærdet og forzinket stål. Med smurt styreleje. Fastspænding vha. låseringe.
(8) Kontra- og drejebøsning af hærdet og forzinket stål. Med smurt styreleje. Fastspænding vha. låseringe.
(9) Fæstenitter af rustfrit stål (AISI 303).
Overflade:
(1-4-5-6-7-8-9) Glat.
(2-3) Sandblæst satinering.
Farve:
(1) Rød.
(2-3-4-5-6-7-8) Blå standardforzinkning.
(9) Naturlig.
Pakning:
Koden indbefatter lukningen med krog og dennes laske. Lasken kan også bestilles separat med de følgende koder:
J266150.FZ til krogen J265150.FZ
Andre muligheder:
Ingen.

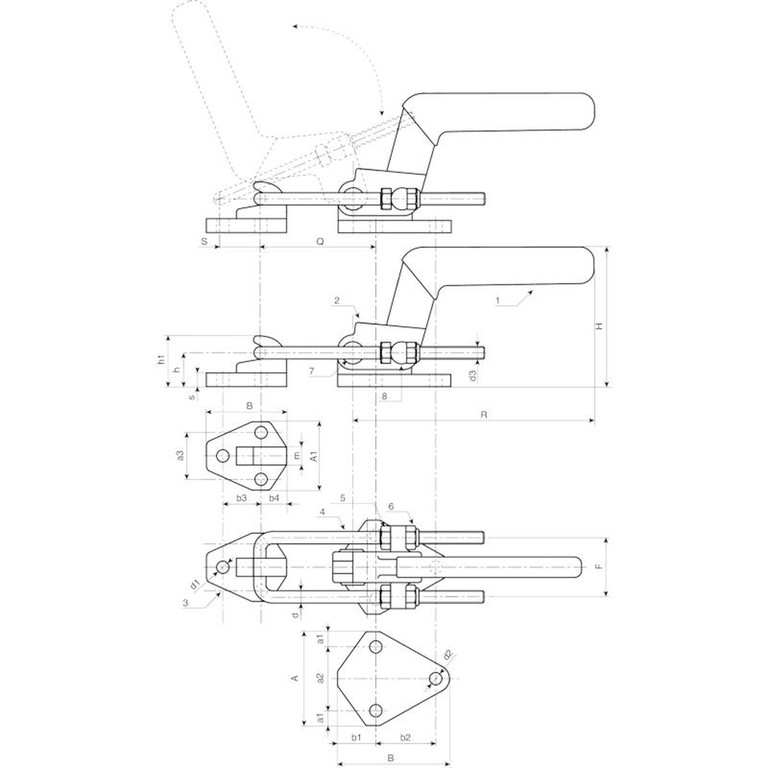

| Kode | Art. | F1 (kN) | R | H | S | Q | F | A | A1 | a1 | a2 | a3 | B | B1 | d | d1 | d2 | d3 | b1 | b2 | b3 | b4 | h | h1 | m | s | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J265150.0001 | J265150.FZ | 15 | 168 | 94 | 50 | 81÷132 | 54 | 82 | 60 | 13 | 56 | 42 | 98.5 | 70 | 9 | 10.5 | 10.5 | M10 | 33.5 | 52.5 | 35 | 23 | 33 | 50 | 15.5 | 11 | 1800 |
