UNIVERSAL LUKNING MED NØGLE MED FIRKANT PÅ 7 MM
10
J144
Serrature 1/4 giro M19

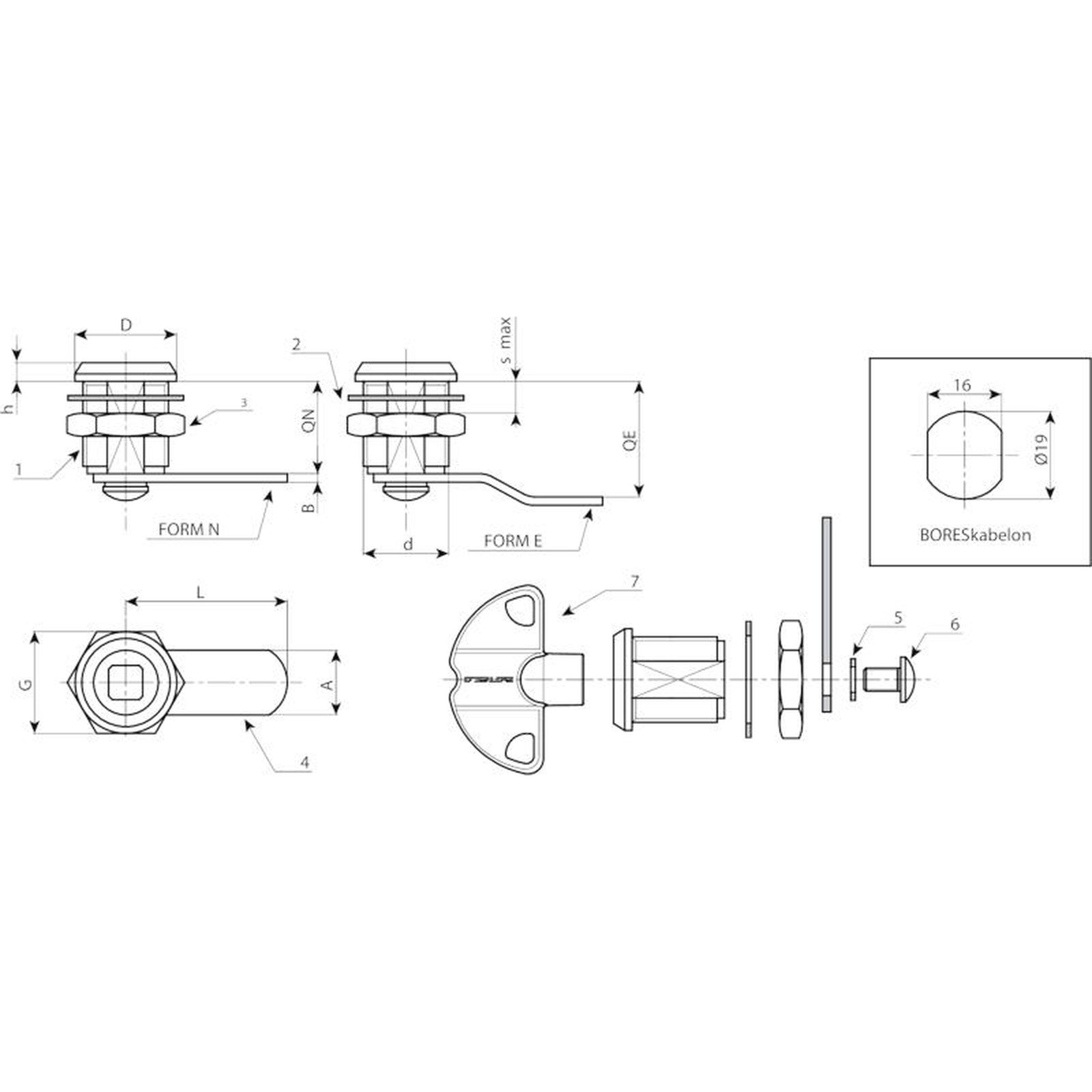

Materialer:
(1) Lås-korpus M19 (stator), rotor i trykstøbt zamak. Nøgle med firkant på 7 mm.
(2) Fjedrende underlagsskive d. 24x1 med hul på 19,4 i stål.
(3) Sekskantet fæstemøtrik M19x1 i stål.
(4) Rigel af stål. (Qn lige form N - Qe udbuende form E).
(5) Fjedrende underlagsskive d. 12x1,5 konisk i stål.
(6) M5x8 fæsteskrue med krydsskåret hvælvet hoved af stål.
Overflade:
(1) Forniklet.
(2-5) Poleret.
(3-4-6) Blå standardforzinkning.
Nøgle (Ekstraudstyr):
(7) Nøgle af rød plastik. Art. J09050.TQ0816.
OBS: Nøglen medfølger ikke. Den skal bestilles separat.
Rotation:
90°.
Andre muligheder:
Ingen.
Ny version af produktet
| Kode | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Weight (g) | Nøgle |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
