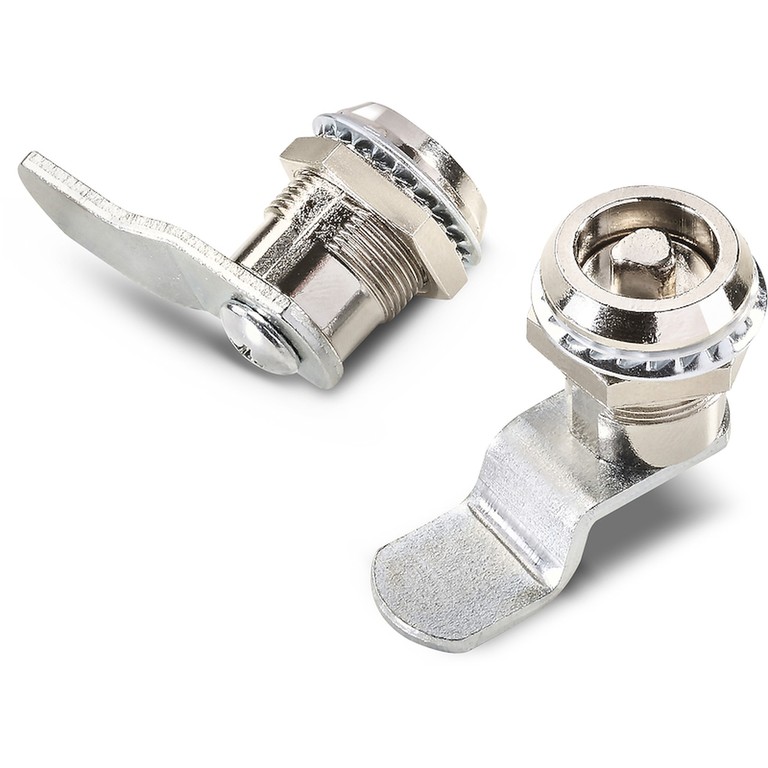

UNIVERSAL LUKNING MED TREKANTET NØGLE
10
J140
Serrature 1/4 giro M19

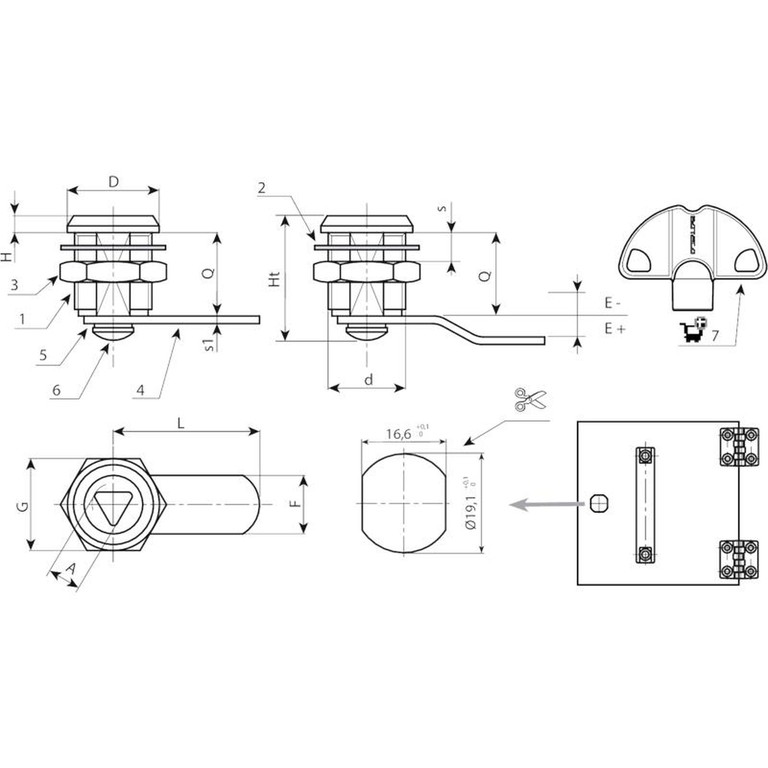

Materialer:
(1) Lås-korpus M19 (stator), rotor i trykstøbt zamak. Nøgle med trekant på 6.
(2) Fjedrende underlagsskive d. 24x1 med hul på 19,4 i stål.
(3) Sekskantet fæstemøtrik M19x1 i stål.
(4) Rigel af stål (Qn lige form N - Qe udbuende form E).
(5) Fjedrende underlagsskive d. 12x1,5 konisk i stål.
(6) M5x8 fæsteskrue med krydsskåret hvælvet hoved af stål.
Overflade:
(1) Forniklet.
(2-5) Poleret.
(3-4-6) Blå standardforzinkning.
Nøgle (Ekstraudstyr):
(7) Nøgle af rød plastik art. J090.
OBS: Nøglen medfølger ikke. Den skal bestilles separat.
Rotation:
90°.
Andre muligheder:
Ingen.
Ny version af produktet: med trekant på 6.5 mm
| Kode | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Weight (g) | Nøgle |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14019.0001 | J14019.Z06E00X38L | 6,5 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
| J14019.0002 | J14019.Z06E02X38L | 6,5 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
| J14019.0003 | J14019.Z06E05X35L | 6,5 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
| J14019.0004 | J14019.Z06E09X35L | 6,5 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
Ny version af produktet: med trekant på 8 mm
| Kode | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Weight (g) | Nøgle |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14019.0005 | J14019.Z08E00X38L | 8 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
| J14019.0006 | J14019.Z08E02X38L | 8 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
| J14019.0007 | J14019.Z08E05X35L | 8 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
| J14019.0008 | J14019.Z08E09X35L | 8 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
