UNIVERSAL LUKNING 1/4 OMDREJNING AF ZAMAK GEVIND M19 MED DREJEKNAP OG HUL TIL HÆNGELÅS
J131
Serrature 1/4 giro M19

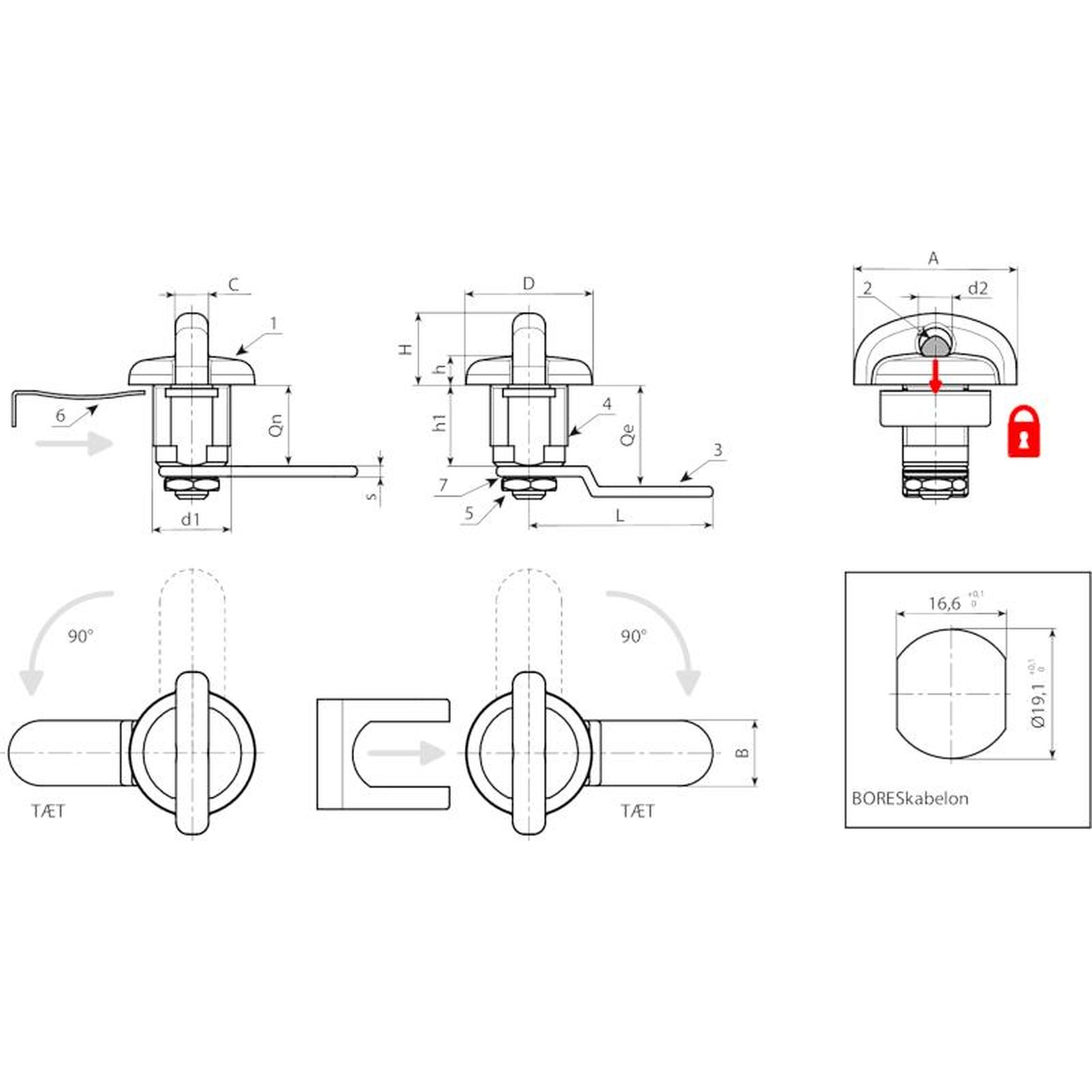

Materialer:
(1-4) Lås-korpus M19 (stator), rotor og drejeknap i trykstøbt zamak.
(2) Blokerende pal i zamak. Ved tryk herpå kører låsen i ring. Det er mulighed for at isætte buen på en hængelås (med en maksimal diameter på 7,5mm).
(3) Rigel af stål (E=0 lige form, E=2,7 udbuende form, E=-2 indbuende form).
(5) Sekskantet fæstemøtrik M19x1 i messing.
(6) Blokeringsgaffel af stål. Skal sættes i det relevante hulrum, for at fastholde låsen på panelet.
(7) Brudt rotationshæmmende spændskive af poleret stål.
Overflade:
Glat.
Farve:
(1) Forkromet.
(3-4-6) Forzinket.
Rotation:
J131-O:
90° med lukkebevægelse med uret.
J131-A:
90° med lukkebevægelse mod uret.
Andre muligheder:
Disponible rigler til låse med E=0:
L=30 (J131019.ZN30X20O - J131019.ZN30X20A),
L=41 (J131019.ZN41X20O - J131019.ZN41X20A),
Disponible rigler til låse med E=2:
L=45 (J131019.ZE45X22O - J131019.ZE45X22A),
Disponible rigler til låse med E=7:
L=41 (J131019.ZE41X27O - J131019.ZE41X27A),
Version J131-O: Med rotation med uret.
| Kode | Art. | A | d | d2 | D | L1 | L | Q | E | F | G | H1 | Ht | H | s | s1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J131019.0004 | J131019.ZN45X20O | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 0 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 90 |
| J131019.0002 | J131019.ZE41X25O | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 5 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 95 |
Version J131-A: Med rotation mod uret.
| Kode | Art. | A | d | d2 | D | L1 | L | Q | E | F | G | H1 | Ht | H | s | s1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J131019.0003 | J131019.ZN45X20A | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 0 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 90 |
| J131019.0001 | J131019.ZE41X25A | 8 | M19 | 8 | 31,5 | 40 | 45 | 20 | 5 | 16 | 20,5 | 18 | 29 | 7 | 2 | 2,5 | 95 |
