UNIVERSAL LUKNING MED DREJEKNAP
10
J130
Serrature 1/4 giro M19

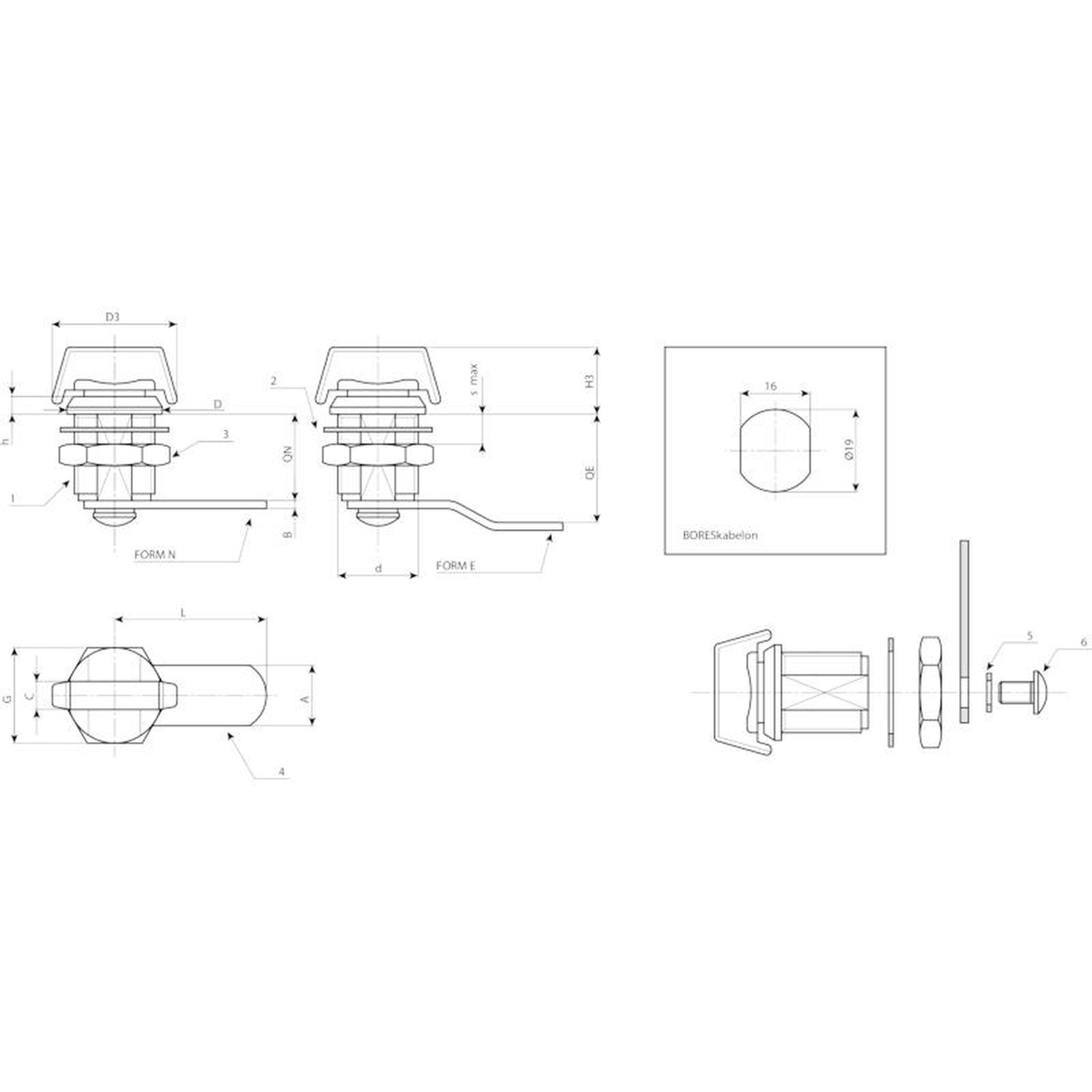

Materialer:
(1) Lås-korpus M19 (stator), rotor og drejeknap i trykstøbt zamak.
(2) Fjedrende underlagsskive d. 24x1 med hul på 19,4 i stål.
(3) Sekskantet fæstemøtrik M19x1 i forzinket stål.
(4) Rigel af forzinket stål. (Qn lige form N - Qe udbuende form E).
(5) Fjedrende underlagsskive d. 12x1,5 konisk i stål.
(6) M5x8 fæsteskrue med krydsskåret hvælvet hoved af forzinket stål.
Overflade:
(1) Forniklet.
(2-5) Poleret.
(3-4-6) Blå standardforzinkning.
Rotation:
90°.
Andre muligheder:
Ingen.
| Kode | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
