UNIVERSAL LUKNING 1/4 OMDREJNING AF PLASTIK GEVIND M22 MED NØGLE MED FIRKANT
10
J126
Serrature 1/4 giro M22

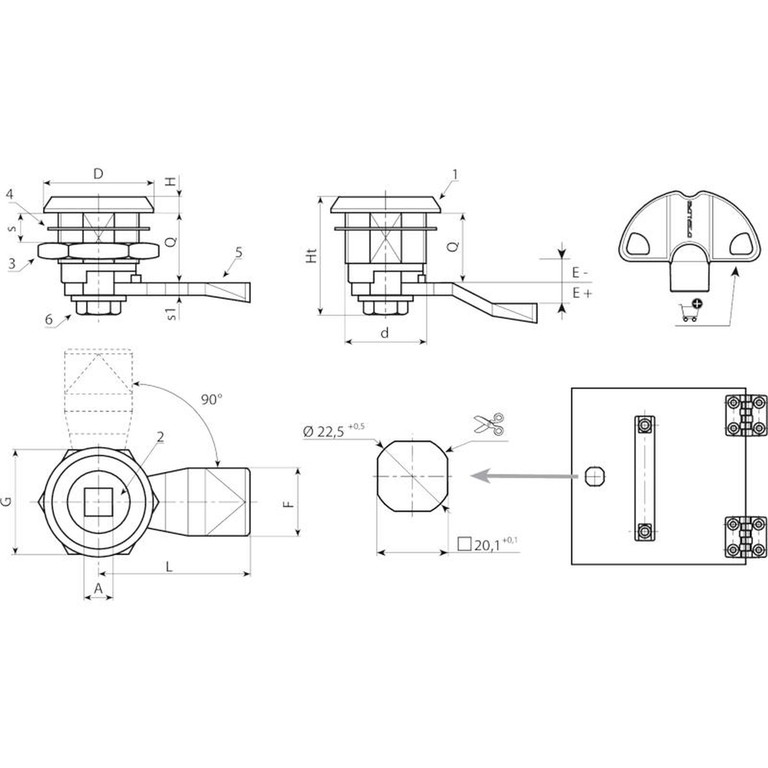

Materialer:
(1) Lås-korpus M22x1,5 (stator), i forstærket polyamid PA6.6. Olie- og fedtbestandig.
(2) Pal med firkantet form, i forstærket polyamid PA6.6.
(3) Sekskantet fæstemøtrik M22x1,5, i trykstøbt zamak.
(4) Gummipakning.
(5) Rigel af stål (E=0 lige form, E=2,4,6,8,10 udbuende form, E=-2 indbuende form).
(6) M6x10 fæsteskrue med krydsskåret hoved i stål.
Overflade:
(1) Satineret.
(2-3-4-5-6) Glat.
Farve:
(1) Sort (RAL 9011).
(2-3-4-5-6) Standardforzinkning.
Nøgle (Ekstraudstyr):
Nøgle af polyamid (PA6) rød art. J090.
OBS: Nøglen medfølger ikke. Den skal bestilles separat.
Rotation:
90°.
Andre muligheder:
På forespørgsel kan låsen leveres med en nøgle. Føj bogstavet C til i enden af hovedkoden.
| Kode | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Weight (g) | Nøgle |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12622.T08E-4X4501 | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E-2X4501 | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E00X4501 | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E02X4501 | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E04X4501 | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E06X4501 | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E08X4501 | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E10X4501 | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E12X4501 | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
