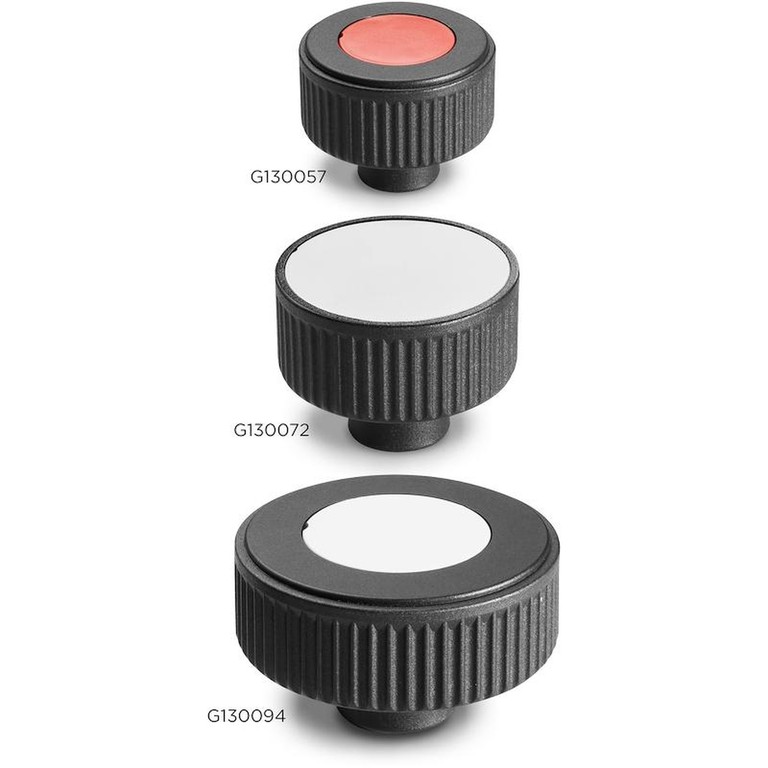

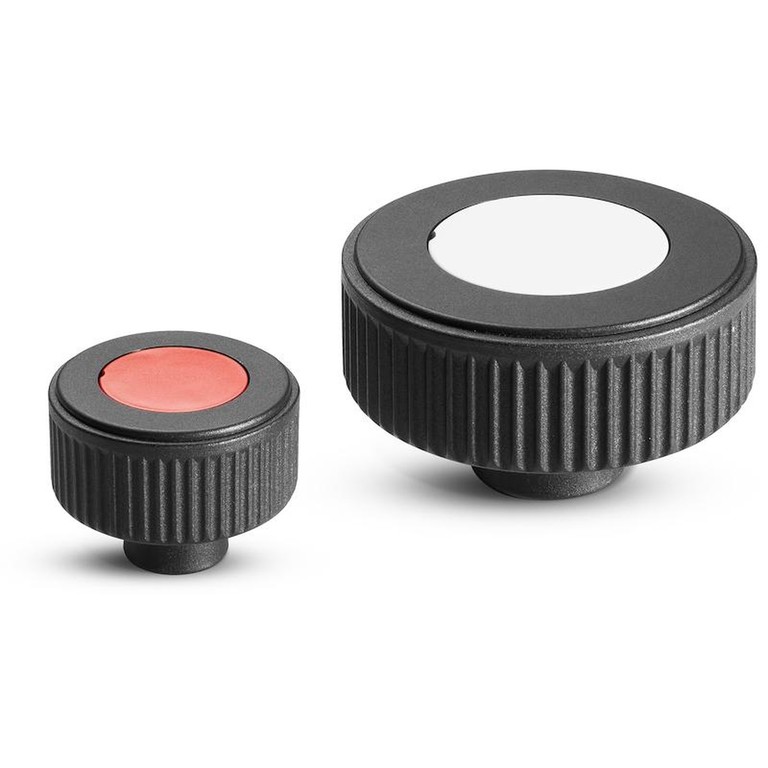

RIFLET DREJEKNAP “EUROMODEL” MED PROP

07

G130


Volantini con altre forme

Materialer:

Forstærket polyamid. Olie- og fedtbestandig.

Overflade:

Satineret.

Farve på håndhjul:

Sort (RAL 9011).

Central prop:

Central prop af grå polyamid (RAL 7035 kod. 13) med støttering af sort polyamid til version 57 og 94. Kun prop uden ring for version 72. Trykmontering. Aftagelig.

Alternative propfarver:

Orange (RAL 2004 kod. 02).

Blå (RAL 5015 kod. 07).

Gul (RAL 1021 kod. 10).

Rød (RAL 3000 kod. 16).

Grøn (RAL 6024 kod. 17).

Sort (RAL 9011 kod. 01).

Indsatser:

Version TD:

Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

Version TM:

Bøsning med gennemgående gevindskåret hul af forzinket stål (hultolerance 6H).

Fæstehul d2:

Version TD:

Gevindskåret fæstehul.

Version TM:

Fraværende.

Andre muligheder:

På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.

Farver på forespørgsel og i funktion af antal iht. farvetabel.

Data sheet

Version TD med gennemgående glat hul.

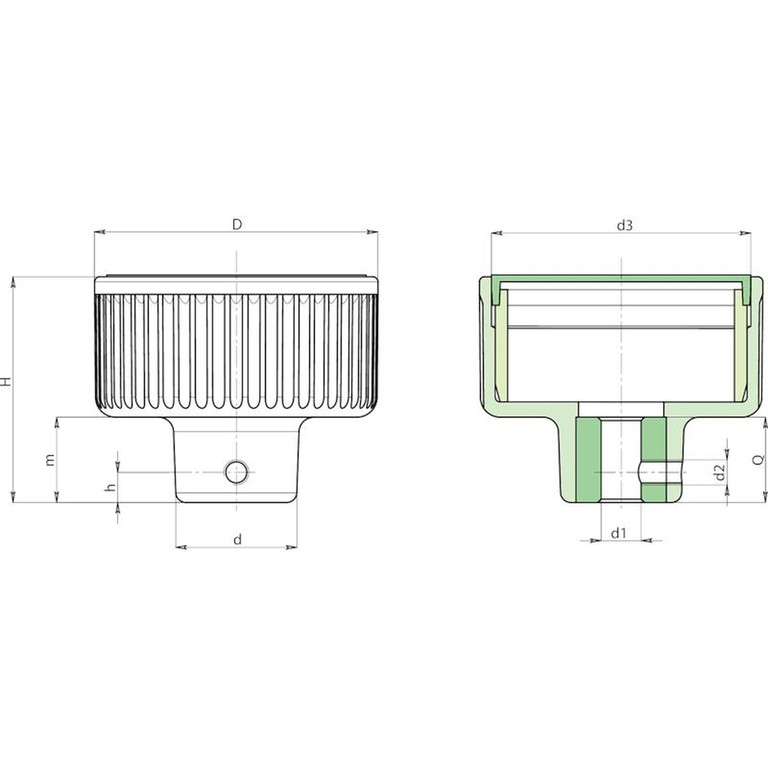

Kode art. D d H m h d2 d3 dm d1 H10 Q Weight (g)
G130057.0001 G130057.TD080113 57 24 46 17 6 M5 52 12 8 16 105
G130072.0001 G130072.TD080113 72 28 53 21 6 M5 67 12 8 20 165
G130094.0002 G130094.TD100113 94 36 58 24 6 M5 87 15 10 24 376
OBS: Ved bestilling af mindst 50 stk. kan diameteren d1 fremstilles med tilpasset størrelse (tolerance H10).
Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
#s##s##s##s#

Version TM med gennemgående gevindskåret hul

Kode art. D d H m h d2 d3 dm d1 6H Q Weight (g)
G130057.0002 G130057.TM080113 57 24 46 17 - - 52 12 M8 16 105
G130072.0002 G130072.TM100113 72 28 53 21 - - 67 12 M10 20 165
G130094.0003 G130094.TM120113 94 36 58 24 - - 87 15 M12 24 376
OBS: Ved bestilling af mindst 50 stk. kan diameteren d1 fremstilles med tilpasset størrelse.
