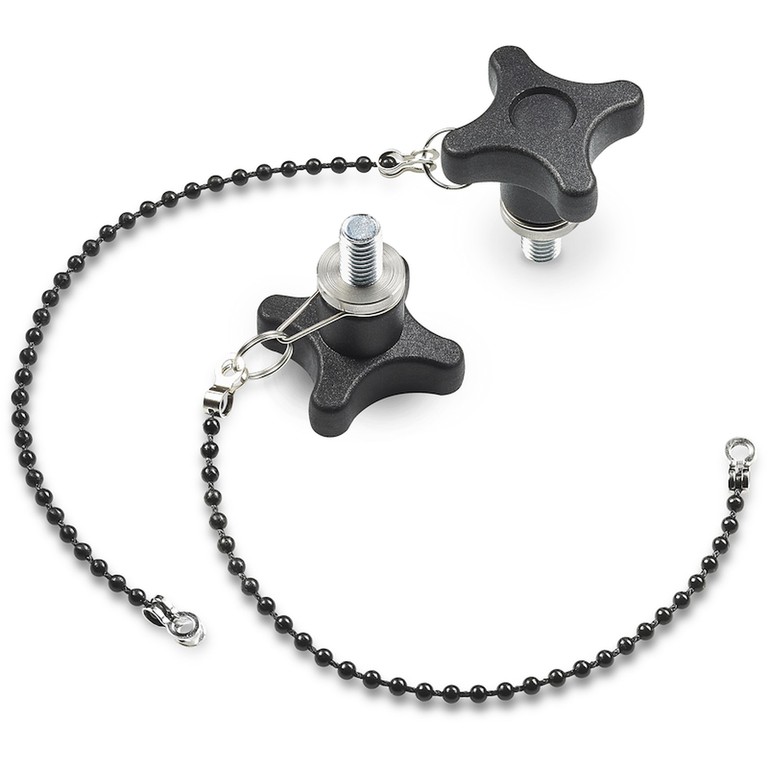

MASSIVT KORSFORMET HÅNDHJUL MED MODHOLDERKÆDE OG GEVINDSKÅRET TAP
06
F189CAT
Volantini a croce
Materialer:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Indsatser:
(1) Gevindskåret bolt af forzinket stål (gevindtolerance 6g).
(2) Drejet sikringsring af forzinket stål, fastgjort med gevindsikring og rille til låsekrog.
Kæde:
Sort acetal (POM) kæde. Led, modholdering og krog til nav af rustfrit fjederstål (AISI 302).
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres med andre længder.
Kæden kan på forespørgsel leveres med andre længder.
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på forespørgsel og i funktion af antal (bemærk, begrænset udvalg) iht. farvetabel.

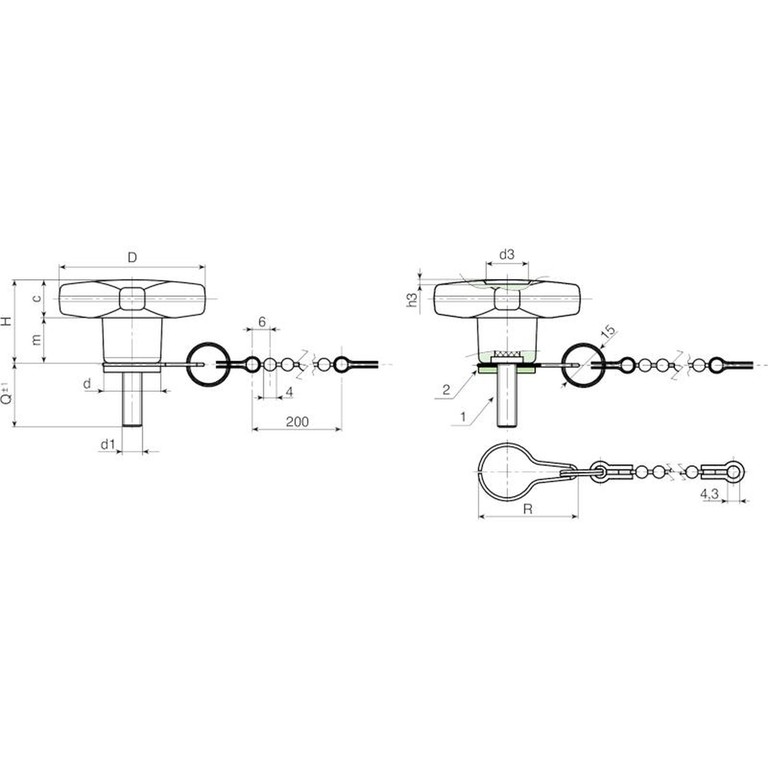

Kode | Art. | D | H | d | R | c | m | d3 | h3 | LM | d1 6g | Q | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F18932.0005 | F18932.TM05X1601CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M5 | 16 | 17 |
F18932.0009 | F18932.TM05X2001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M5 | 20 | 18 |
F18932.0013 | F18932.TM05X3001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M5 | 30 | 19 |
F18932.0021 | F18932.TM06X1601CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M6 | 16 | 18 |
F18932.0025 | F18932.TM06X2001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M6 | 20 | 19 |
F18932.0030 | F18932.TM06X3001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M6 | 30 | 21 |
F18932.0038 | F18932.TM08X1601CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M8 | 16 | 22 |
F18932.0041 | F18932.TM08X2001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M8 | 20 | 24 |
F18932.0044 | F18932.TM08X3001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M8 | 30 | 26 |
F18932.0047 | F18932.TM08X4001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M8 | 40 | 28 |
F18932.0050 | F18932.TM10X2001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M10 | 20 | 27 |
F18932.0053 | F18932.TM10X3001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M10 | 30 | 30 |
F18932.0057 | F18932.TM10X4001CAT | 32 | 23 | 15 | 32 | 11 | 11 | 9 | 1.5 | 80 | M10 | 40 | 33 |
F18940.0004 | F18940.TM06X1501CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M6 | 15 | 23 |
F18940.0010 | F18940.TM06X2001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M6 | 20 | 23 |
F18940.0017 | F18940.TM06X3001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M6 | 30 | 24 |
F18940.0023 | F18940.TM06X4001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M6 | 40 | 25 |
F18940.0026 | F18940.TM06X5001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M6 | 50 | 28 |
F18940.0035 | F18940.TM08X1601CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M8 | 16 | 25 |
F18940.0038 | F18940.TM08X2001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M8 | 20 | 27 |
F18940.0043 | F18940.TM08X3001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M8 | 30 | 32 |
F18940.0051 | F18940.TM08X4001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M8 | 40 | 36 |
F18940.0059 | F18940.TM08X5001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M8 | 50 | 40 |
F18940.0069 | F18940.TM10X1501CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M10 | 15 | 31 |
F18940.0071 | F18940.TM10X2001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M10 | 20 | 33 |
F18940.0075 | F18940.TM10X3001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M10 | 30 | 38 |
F18940.0080 | F18940.TM10X5001CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | 80 | M10 | 50 | 50 |
F18950.0011 | F18950.TM08X2001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M8 | 20 | 41 |
F18950.0016 | F18950.TM08X3001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M8 | 30 | 45 |
F18950.0022 | F18950.TM08X4001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M8 | 40 | 49 |
F18950.0034 | F18950.TM10X2001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M10 | 20 | 52 |
F18950.0038 | F18950.TM10X3001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M10 | 30 | 58 |
F18950.0043 | F18950.TM10X4001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M10 | 40 | 64 |
F18950.0046 | F18950.TM10X5001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M10 | 50 | 68 |
F18950.0056 | F18950.TM12X3001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M12 | 30 | 60 |
F18950.0060 | F18950.TM12X5001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14.5 | 1.5 | 80 | M12 | 50 | 73 |
F18960.0009 | F18960.TM08X1501CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M8 | 15 | 49 |
F18960.0011 | F18960.TM08X2001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M8 | 20 | 50 |
F18960.0014 | F18960.TM08X3001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M8 | 30 | 54 |
F18960.0017 | F18960.TM08X4001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M8 | 40 | 57 |
F18960.0022 | F18960.TM10X2001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M10 | 20 | 68 |
F18960.0027 | F18960.TM10X3001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M10 | 30 | 72 |
F18960.0031 | F18960.TM10X4001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M10 | 40 | 76 |
F18960.0035 | F18960.TM10X5001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M10 | 50 | 68-72-76 |
F18960.0042 | F18960.TM12X2001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M12 | 20 | 53 |
F18960.0046 | F18960.TM12X3001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M12 | 30 | 90 |
F18960.0050 | F18960.TM12X4001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M12 | 40 | 96 |
F18960.0053 | F18960.TM12X5001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 1.5 | 80 | M12 | 50 | 104 |
LM = Maksimal trykbar længde.
Længde på tap på forespørgsel og med en mindstebestilling på 150 stk.
