INDEKSERET HÅNDSVING MED BØSNING MED GLAT HUL OG FOLDELIGT HÅNDTAG
05
E521
Manovelle scatto
Materiale:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Indsatser:
Bøsning med blindt glat hul af forzinket stål (hultolerance H10).
Sideindsats:
Bøsning med gennemgående gevindskåret hul af messing.
Fjeder:
Fjeder af rustfrit stål (AISI 302).
Fæsteskrue:
Skrue af poleret stål med skruetrækkerhoved.
Sidehåndtag:
Drejeligt og foldeligt håndtag art. M136.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på håndsvingets korpus på forespørgsel og i funktion af antal iht. farvetabel.

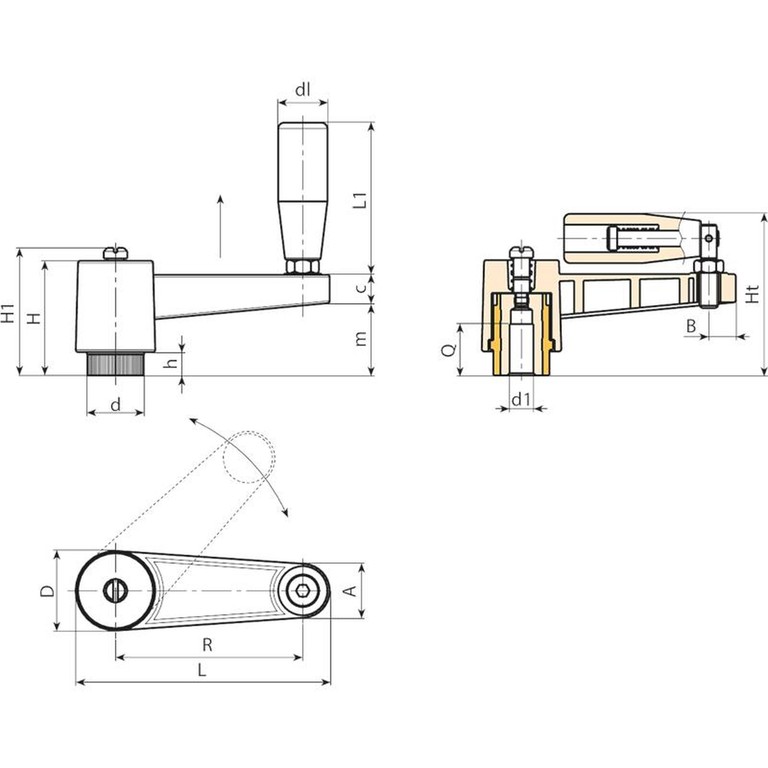

Kode | Art. | L | R | H | D | d | m | c | A | B | h | H1 | Ht | d1 H10 | Q | dl | L1 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E521065.0003 | E521065.TP0501 | 87,5 | 65 | 46 | 27 | 19 | 29 | 13 | 17 | 9 | 10 | - | 67,5 | 5 | 22 | 20 | 54 | 105 |
E521080.0005 | E521080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 75 | 5 | 28 | 23,5 | 76 | 190 |
E521110.0006 | E521110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 75 | 5 | 28 | 23,5 | 76 | 220 |
