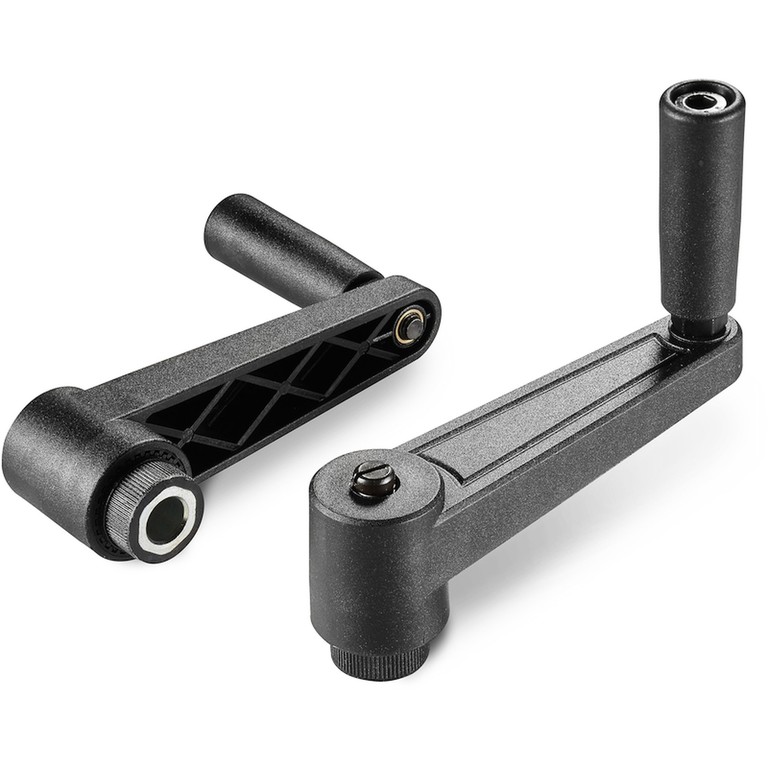

INDEKSERET HÅNDSVING MED BØSNING MED GLAT HUL OG DREJELIGT HÅNDTAG
05
E520
Manovelle scatto
Materiale:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Indsatser:
Bøsning med blindt glat hul af forzinket stål (hultolerance H10).
Sideindsats:
Bøsning med gennemgående gevindskåret hul af messing.
Fjeder:
Fjeder af rustfrit stål (AISI 302).
Fæsteskrue:
Skrue af poleret stål med skruetrækkerhoved.
Sidehåndtag:
Drejeligt håndtag art. M144.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på grebets korpus på forespørgsel og i funktion af antal iht. farvetabel.

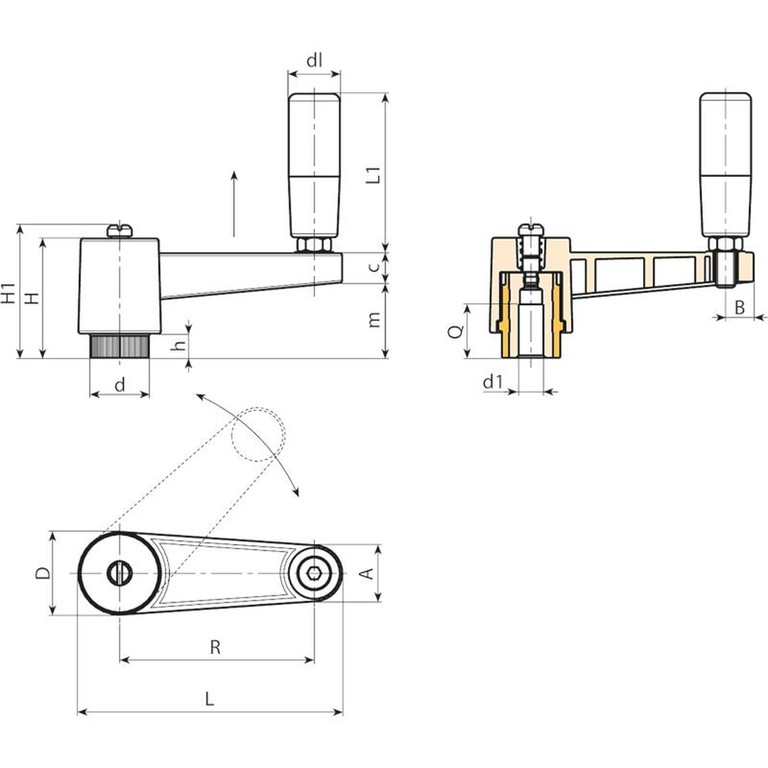

Kode | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 H10 | Q | dl | L1 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E520065.0003 | E520065.TP0501 | 88,5 | 65 | 46 | 27 | 19 | 29 | 13 | 17 | 9 | 10 | - | 5 | 22 | 19 | 54 | 83 |
E520080.0006 | E520080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 21 | 66 | 177 |
E520110.0004 | E520110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 21 | 66 | 200 |
