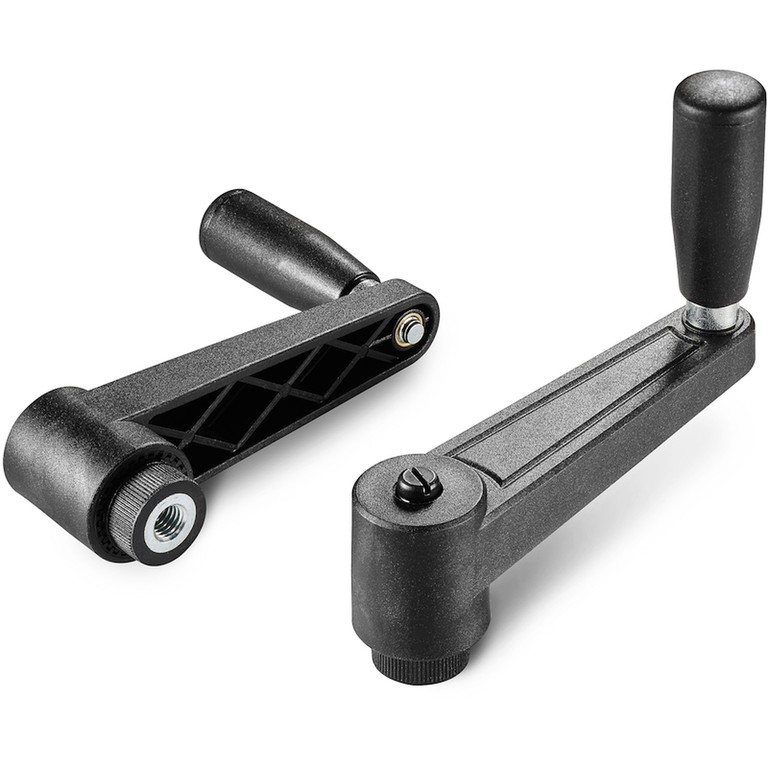

INDEKSERET HÅNDSVING MED GEVINDSKÅRET BØSNING OG DREJELIGT HÅNDTAG M145
Indekserede håndsving
Materiale:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort(RAL 9011).
Indsatser:
Bøsning med blindt gevindskåret hul af forzinket stål (gevindtolerance 6H).
Sideindsats:
Bøsning med gennemgående gevindskåret hul af messing.
Fjeder:
Fjeder af rustfrit stål (AISI 302).
Fæsteskrue:
Skrue af poleret stål med skruetrækkerhoved.
Sidehåndtag:
Drejeligt håndtag art. M145.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på grebets korpus på forespørgsel og i funktion af antal iht. farvetabel.

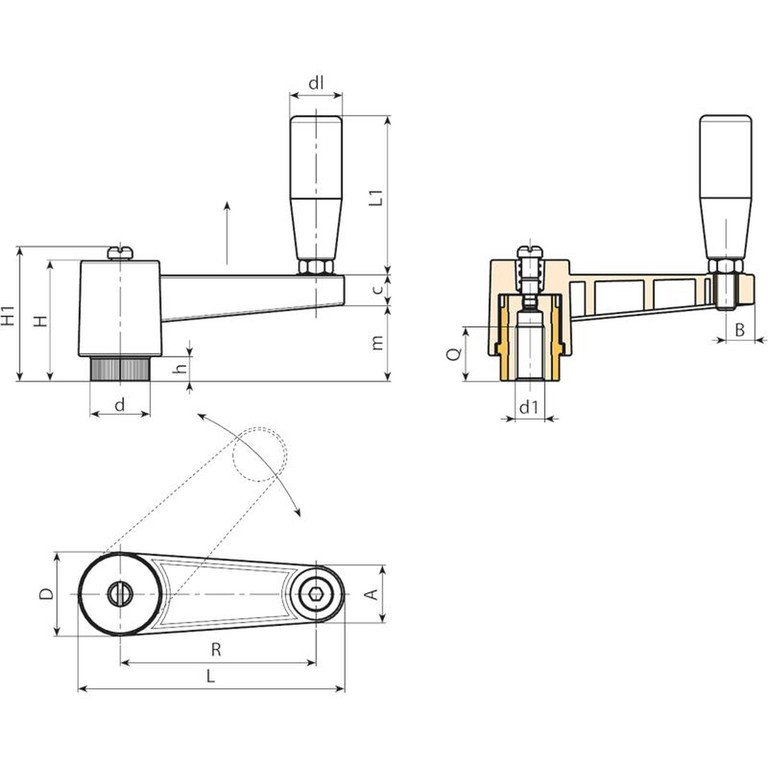

| Kode | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 6H | Q | dl | L1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E513065.0001 | E513065.TM0801 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M8 | 18 | 20 | 56 | 96 |
| E513065.0002 | E513065.TM1001 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M10 | 18 | 20 | 56 | 92 |
| E513065.0003 | E513065.TM1201 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | M12 | 18 | 20 | 56 | 91 |
| E513080.0001 | E513080.TM1201 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M12 | 22 | 23,5 | 68 | 177 |
| E513080.0002 | E513080.TM1401 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M14 | 22 | 23,5 | 68 | 179 |
| E513080.0003 | E513080.TM1601 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M16 | 22 | 23,5 | 68 | 169 |
| E513110.0001 | E513110.TM1201 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M12 | 22 | 23,5 | 68 | 196 |
| E513110.0002 | E513110.TM1401 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M14 | 22 | 23,5 | 68 | 200 |
| E513110.0003 | E513110.TM1601 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | M16 | 22 | 23,5 | 68 | 205 |
