HÅNDSVING MED BØSNING MED FIRKANTET HUL OG FOLDELIGT HÅNDTAG
05
E242
Manovelle con foro quadro
Materiale:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Central prop:
Grå polyamid (RAL 7035 kod. 13).
Alternative propfarver:
Orange (RAL 2004 kod. 02).
Rød (RAL 3000 kod. 16).
Azurblå (RAL 5015 kod. 07).
Grøn (RAL 6024 kod. 17).
Gul (RAL 1021 kod. 10).
Sort (RAL 9011 kod. 01).
Indsatser:
Bøsning med gennemgående firkantet hul af poleret stål (hultolerance H10).
Sideindsats:
Bøsning med gennemgående gevindskåret hul af messing.
Sidehåndtag:
Drejeligt og foldeligt håndtag art. M136.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.
Farver på forespørgsel og i funktion af antal iht. farvetabel.

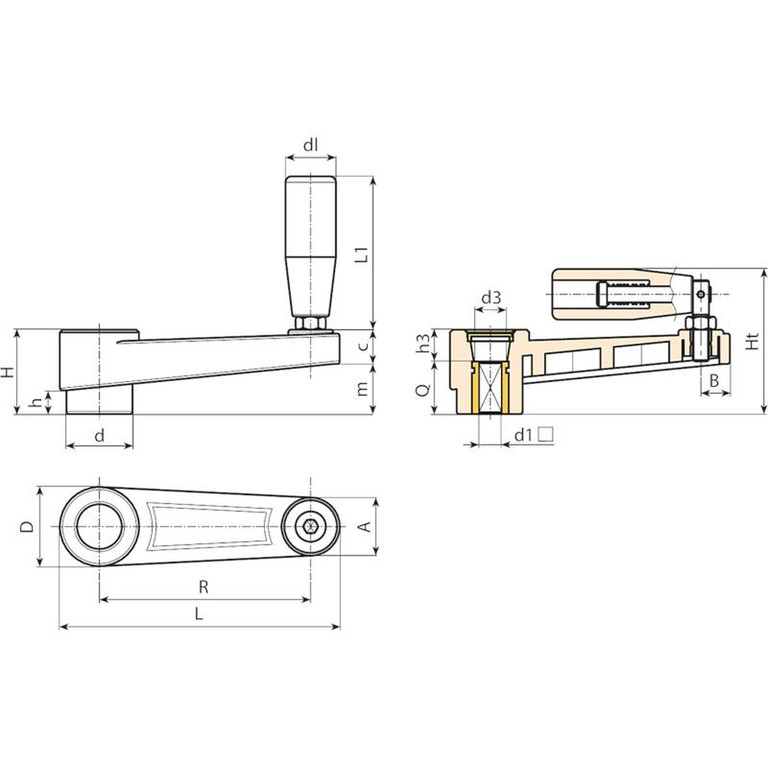

| Kode | Art. | L | R | H | Ht | D | d | m | c | A | B | h | d3 | h3 | d1 H10 | Q | dl | L1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E242065.0001 | E242065.TQ0801P | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 8 | 20 | 20 | 54 | 100 |
| E242080.0001 | E242080.TQ1001P | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 10 | 24 | 20 | 54 | 110 |
| E242110.0001 | E242110.TQ1201P | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 12 | 28 | 23,5 | 76 | 156 |
| E242140.0001 | E242140.TQ1401P | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 14 | 30 | 26 | 89 | 240 |
| E242185.0001 | E242185.TQ1701P | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 17 | 34 | 26 | 97 | 430 |
