Materiale:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort(RAL 9011).
Central prop:
Grå polyamid (RAL 7035 kod. 13).
Alternative propfarver:
Orange(RAL 2004 kod. 02).
Rød(RAL 3000 kod. 16).
Azurblå(RAL 5015 kod. 07).
Grøn(RAL 6024 kod. 17).
Gul(RAL 1021 kod. 10).
Sort(RAL 9011 kod. 01).
Indsatser:
Bøsning med gennemgående sekskantet hul af poleret stål (hultolerance H10).
Sideindsats:
Bøsning med gennemgående gevindskåret hul af messing.
Sidehåndtag:
Drejeligt håndtag art. M145.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.
Farver på forespørgsel og i funktion af antal iht. farvetabel.

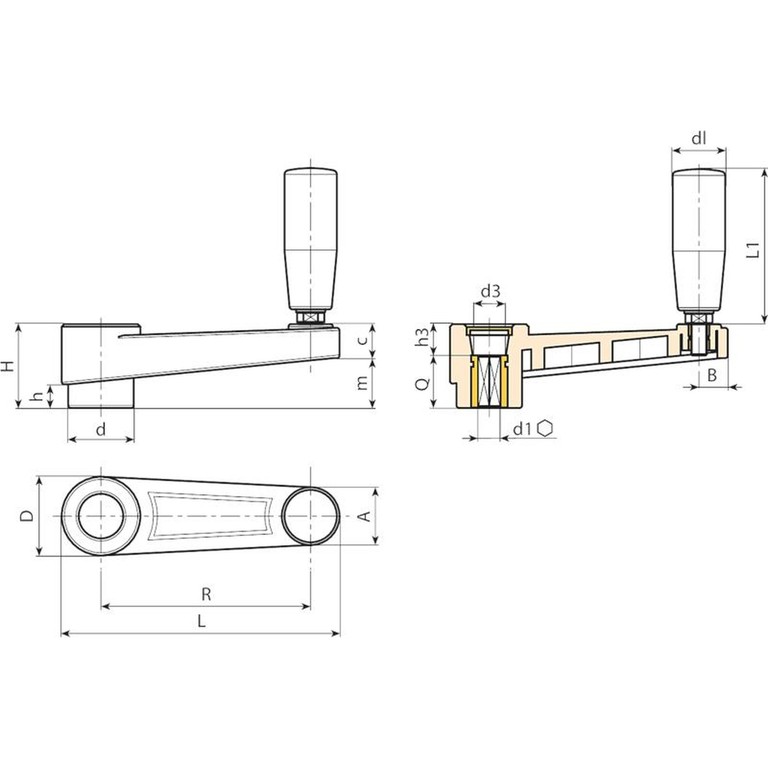

| Kode | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 H10 | Q | dl | L1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E231065.0001 | E231065.TE0601P | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 6 | 20 | 20 | 56 | 111 |
| E231065.0002 | E231065.TE0801P | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 8 | 20 | 20 | 56 | 108 |
| E231080.0002 | E231080.TE1001P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 10 | 24 | 20 | 56 | 130 |
| E231080.0001 | E231080.TE1201P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 12 | 24 | 20 | 56 | 128 |
| E231110.0001 | E231110.TE1201P | 140 | 110 | 39 | 35 | 29 | 22 | 14 | 24 | 12 | 11 | 19,5 | 11 | 12 | 28 | 23,5 | 68 | 177 |
| E231110.0002 | E231110.TE1401P | 140 | 110 | 39 | 35 | 29 | 22 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 28 | 23,5 | 68 | 173 |
| E231140.0001 | E231140.TE1401P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 14 | 30 | 25 | 77 | 267 |
| E231140.0002 | E231140.TE1601P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 16 | 30 | 25 | 77 | 262 |
| E231185.0001 | E231185.TE1601P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 19 | 16 | 34 | 26 | 86 | 400 |
| E231185.0002 | E231185.TE1701P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 19 | 17 | 34 | 26 | 86 | 398 |
