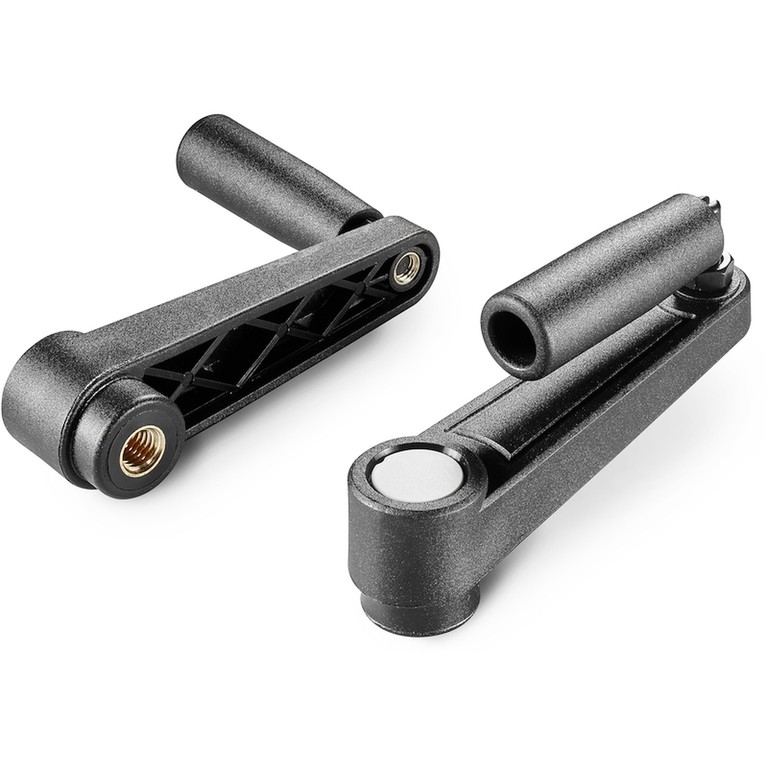

HÅNDSVING MED GEVINDSKÅRET BØSNING OG FOLDELIGT HÅNDTAG
05
E218
Manovelle con foro filettato
Materiale:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Central prop:
Grå polyamid (RAL 7035 kod. 13).
Alternative propfarver:
Orange (RAL 2004 kod. 02).
Rød (RAL 3000 kod. 16).
Azurblå (RAL 5015 kod. 07).
Grøn (RAL 6024 kod. 17).
Gul (RAL 1021 kod. 10).
Sort (RAL 9011 kod. 01).
Indsatser:
Bøsning med blindt gevindskåret hul af messing (gevindtolerance 6H).
(*) Bøsning med blindt gevindskåret hul af forzinket stål (gevindtolerance 6H).
Sideindsats:
Bøsning med gennemgående gevindskåret hul af messing.
Sidehåndtag:
Drejeligt og foldeligt håndtag art. M136.
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
Farver på forespørgsel og i funktion af antal iht. farvetabel.

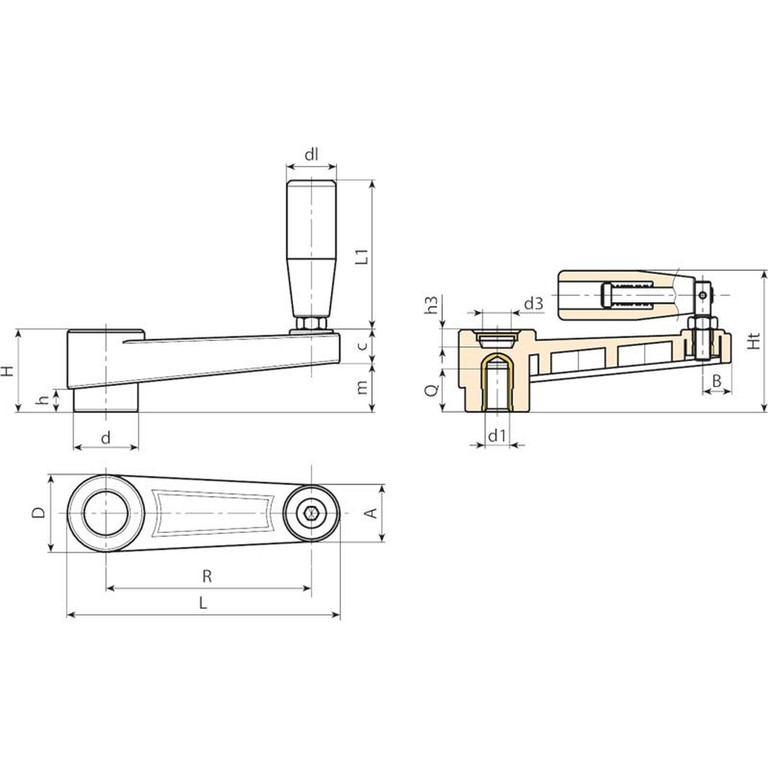

Kode | Art. | L | R | H | Ht | D | d | m | c | A | B | h | d3 | h3 | d1 6H | Q | dl | L1 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E218065.0001 | E218065.TM0801 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M8 | 13 | 20 | 54 | 78 |
E218065.0002 | E218065.TM1001 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M10 | 13 | 20 | 54 | 78 |
E218065.0004 | E218065.TM1201 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M12 | 13 | 20 | 54 | 83 |
E218080.0001 | E218080.TM0801 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M8 | 13 | 20 | 54 | 94 |
E218080.0003 | E218080.TM1001 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M10 | 13 | 20 | 54 | 95 |
E218080.0004 | E218080.TM1201 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M12 | 13 | 20 | 54 | 100 |
E218110.0002 | E218110.TM1001 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M10 | 13 | 23,5 | 76 | 156 |
E218110.0004 | E218110.TM1201 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M12 | 17 | 23,5 | 76 | 156 |
E218110.0007 | E218110.TM1401 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M14 | 17 | 23,5 | 76 | 156 |
E218140.0001 | E218140.TM1201 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M12 | 17 | 26 | 89 | 274 |
E218140.0003 | E218140.TM1401 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M14 | 17 | 26 | 89 | 283 |
E218140.0004 | E218140.TM1601 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M16 (*) | 17 | 26 | 89 | 290 |
E218185.0001 | E218185.TM1201 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M12 | 17 | 26 | 97 | 340 |
E218185.0003 | E218185.TM1401 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M14 | 17 | 26 | 97 | 345 |
E218185.0005 | E218185.TM1601 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M16 (*) | 17 | 26 | 97 | 360 |
