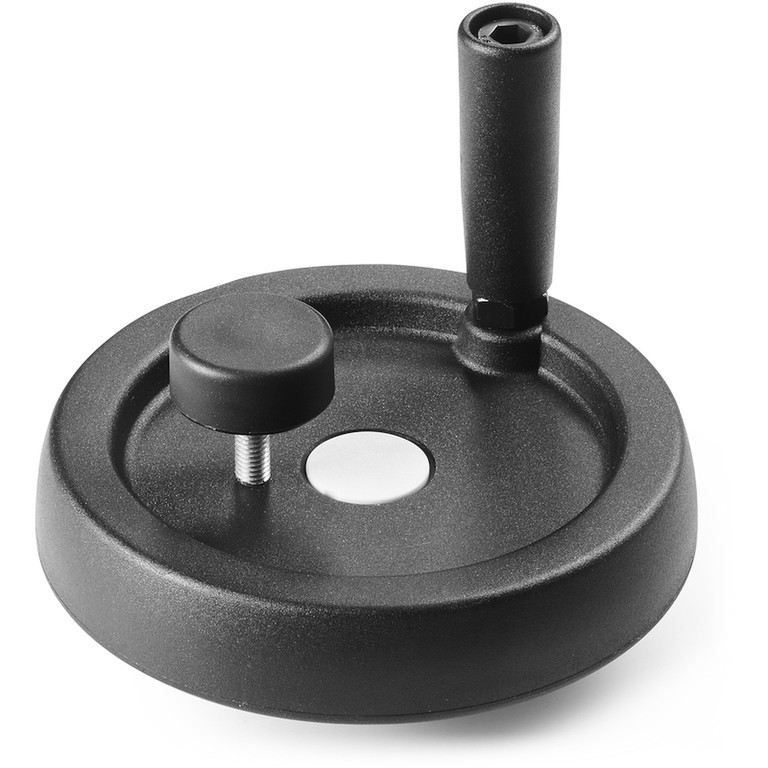

MASSIVT STYREHÅNDHJUL MED DREJELIGT HÅNDTAG OG HÅNDHJUL TIL FASTSPÆNDING

03

C970


Volantini con manico girevole

Materialer:

Forstærket og stabiliseret polyamid. Olie- og fedtbestandig.

Overflade:

Satineret.

Farve på håndhjul og håndtag:

Sort (RAL 9011).

Central prop:

Grå polyamid (RAL 7035 kod. 13).

Primær indsats:

Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

Sideindsats:

Bøsning med gennemgående gevindskåret hul af messing.

Sidehåndtag:

Drejeligt håndtag art. M144.

Håndhjul til fastspænding:

Cylindrisk håndhjul, sort RAL 9011 art. G793-36 (Ø 100 art. G732-25) med gevindskåret bolt.

Fastspænding:

Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

Andre muligheder:

På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

Data sheet

OBS: Art. koderne i tabellen er partielle. Angiv R- og Q2-kvoterne for at opnå den endelige kode.

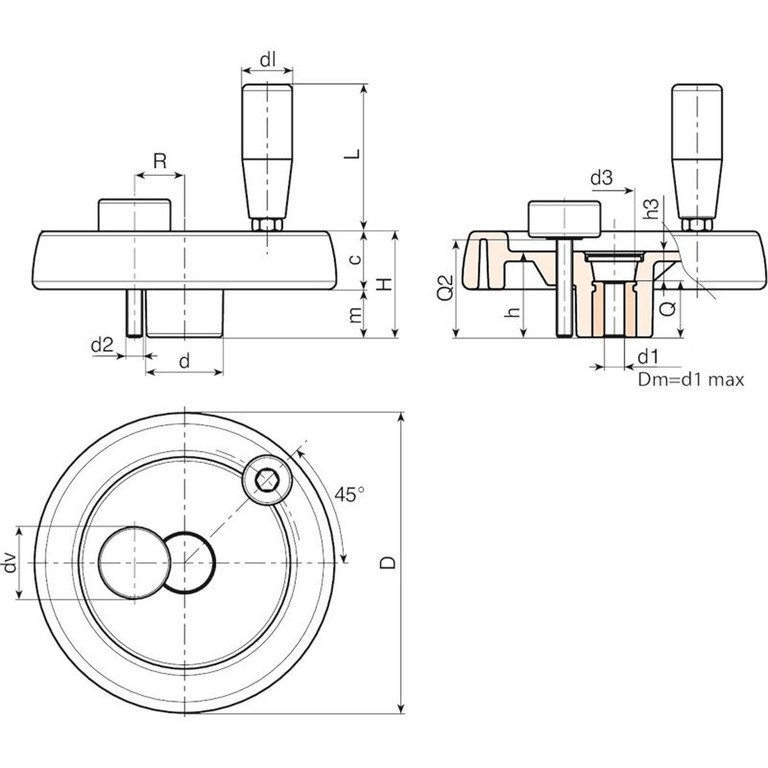

Kode Art. D H h d m c d3 h3 R d2 Q2 dl L Dm d1 H10 Q Weight (g)
C970100... C970100.TP0501P... 100.5 39 34 30.5 18 21 16.5 10 20÷23 M6 A.R. 20 56 16 5 24 252
C970125... C970125.TP0501P... 125 44 37 36 20 24 26 13 23÷25 M8 A.R. 21 65 18 5 24 410
C970150... C970150.TD0801P... 150 54 44 38 25 29 26 12 25÷28 M8 A.R. 21 65 22 8 32 636
C970175... C970175.TD0801P... 173 57 47 40 25.5 31.5 26 15 26÷36 M8 A.R. 23 76 22 8 32 812
C970200... C970200.TD0801P... 204 69 49.5 45 24 35 26.5 13.5 28÷42 M8 A.R. 25 86 28 8 36 1040
C970250... C970250.TD0801P... 251 66,5 56,5 60 27,5 39 36 20,5 36÷50 M8 A.R. 25 86 28 8 36 1590
OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
dv = 36 mm (Ø 100 dv = 25 mm). A.R. = På forespørgsel.
