MASSIVT STYREHÅNDHJUL MED DREJELIGT OG FOLDELIGT SKJULT HÅNDTAG
C199
Volantini con manico pieghevole
Materialer:
Forstærket og stabiliseret polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Central prop:
Grå polyamid (RAL 7035 kod. 13).
Alternative propfarver:
Orange (RAL 2004 kod. 02).
Blå (RAL 5015 kod. 07).
Gul (RAL 1021 kod. 10).
Rød (RAL 3000 kod. 16).
Grøn (RAL 6024 kod. 17).
Sort (RAL 9011 kod. 01).
Primær indsats:
Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).
Sidehåndtag:
Drejeligt og foldeligt skjult håndtag internt i håndhjulet, med sekskantet indvendig profil.
Håndtag af forstærket polyamid. Indvendig mekanisme af poleret stål. Fastgøring vha. poleret skrue med knaphoved med indvendig sekskant ISO 7838.
Fastspænding:
Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.
Andre muligheder:
På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.
På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.
Farver på håndhjul, håndtag og prop på forespørgsel og i funktion af antal (bemærk, begrænset udvalg) iht. farvetabel.

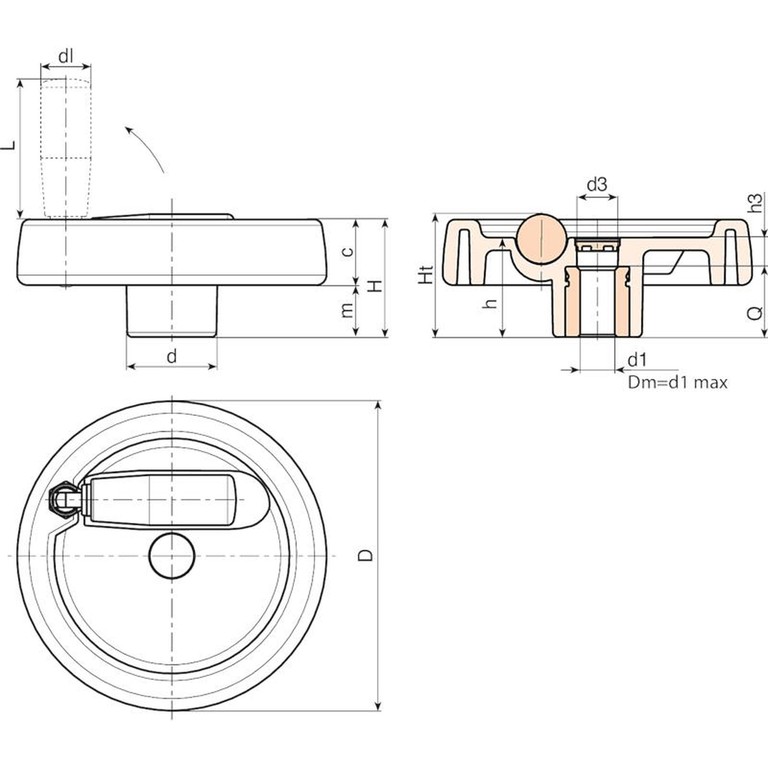

| Kode | Art. | D | H | Ht | h | d | m | c | d3 | h3 | dl | L | Dm | d1 H10 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C199125.0024 | C199125.TP0501P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 5 | 24 | 349 |
| C199125.0001 | C199125.TD0801P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 8 | 24 | 346 |
| C199125.0010 | C199125.TD1201P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 12 | 24 | 345 |
| C199125.0014 | C199125.TD1401P | 124 | 48 | 49.5 | 40 | 36 | 21.5 | 26.5 | 15 | 16 | 20 | 38 | 18 | 14 | 24 | 340 |
| C199150.0001 | C199150.TD0801P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 8 | 32 | 500 |
| C199150.0013 | C199150.TD1401P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 14 | 32 | 493 |
| C199150.0018 | C199150.TD1601P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 16 | 32 | 490 |
| C199150.0020 | C199150.TD2001P | 149 | 53 | - | 44 | 38 | 24.5 | 28.5 | 26 | 12 | 20 | 58 | 22 | 20 | 32 | 488 |
| C199175.0002 | C199175.TD0801P | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 26 | 16 | 26 | 80 | 28 | 8 | 32 | 715 |
| C199175.0014 | C199175.TD1601P | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 26 | 16 | 26 | 80 | 28 | 16 | 32 | 707 |
| C199175.0020 | C199175.TD2001P | 174 | 58 | - | 48 | 40 | 24.5 | 33.5 | 26 | 16 | 26 | 80 | 28 | 20 | 32 | 695 |
| C199200.0001 | C199200.TD0801P | 198 | 63 | - | 53 | 44 | 24.5 | 38.5 | 26 | 17 | 27 | 90 | 28 | 8 | 36 | 1015 |
| C199200.0009 | C199200.TD2001P | 198 | 63 | - | 53 | 44 | 24.5 | 38.5 | 26 | 17 | 27 | 90 | 28 | 20 | 36 | 990 |
| C199250.0001 | C199250.TD0801P | 250 | 67 | - | 58 | 60 | 29 | 38 | 36 | 22 | 27 | 90 | 28 | 8 | 36 | 1500 |
