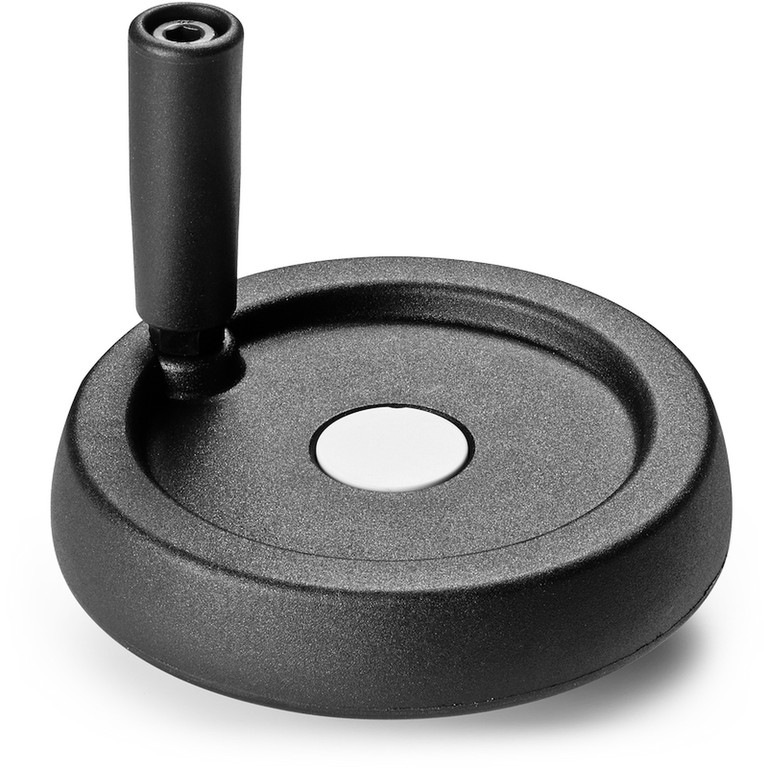

MASSIVT STYREHÅNDHJUL MED DREJELIGT HÅNDTAG

03

C197


Volantini con manico girevole

    Materialer:

    Forstærket og stabiliseret polyamid.

    Olie- og fedtbestandig.

    Overflade:

    Satineret.

    Farve:

    Sort (RAL 9011).

    Central prop:

    Grå polyamid (RAL 7035 kod. 13).

    Alternative propfarver:

    Orange (RAL 2004 kod. 02).

    Blå (RAL 5015 kod. 07).

    Gul (RAL 1021 kod. 10).

    Rød (RAL 3000 kod. 16).

    Grøn (RAL 6024 kod. 17).

    Sort (RAL 9011 kod. 01).

    Primær indsats:

    Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

    Sideindsats:

    Bøsning med gennemgående gevindskåret hul af messing.

    Sidehåndtag:

    Drejeligt håndtag art. M144.

    Fastspænding:

    Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

    Andre muligheder:

    På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

    På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

    På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

    Farver på håndhjul, håndtag og prop på forespørgsel og i funktion af antal (bemærk, begrænset udvalg) iht. farvetabel.

    Data sheet

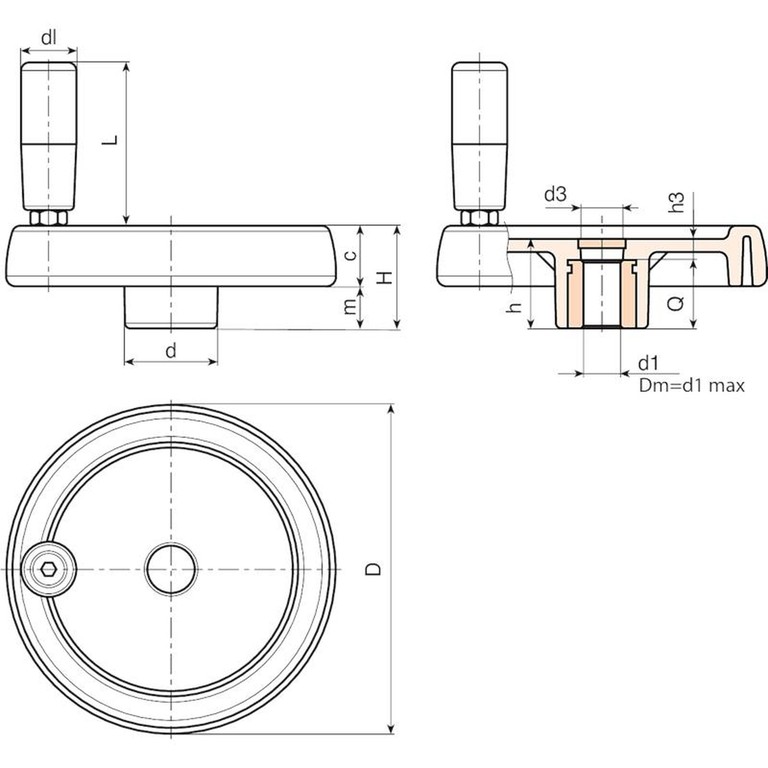

    Kode Art. D H h d m c d3 h3 Dm d1 H10 Q Weight (g)
    C197080.0007 C197080.TP0501P 81 33 29 25 16 17 16 9 12 5 20 130
    C197080.0001 C197080.TD0801P 81 33 29 25 16 17 16 9 12 8 20 129
    C197080.0003 C197080.TD1001P 81 33 29 25 16 17 16 9 12 10 20 127
    C197100.0021 C197100.TP0501P 100.5 39 34 30.5 18 21 16.5 10 16 5 24 192
    C197100.0001 C197100.TD0801P 100.5 39 34 30.5 18 21 16.5 10 16 8 24 192
    C197100.0008 C197100.TD1001P 100.5 39 34 30.5 18 21 16.5 10 16 10 24 190
    C197100.0014 C197100.TD1201P 100.5 39 34 30.5 18 21 16.5 10 16 12 24 188
    C197125.0031 C197125.TP0501P 125 44 37 36 20 24 26 13 18 5 24 351
    C197125.0002 C197125.TD0801P 125 44 37 36 20 24 26 13 18 8 24 345
    C197125.0008 C197125.TD1201P 125 44 37 36 20 24 26 13 18 12 24 340
    C197125.0013 C197125.TD1401P 125 44 37 36 20 24 26 13 18 14 24 335
    C197150.0001 C197150.TD0801P 150 54 44 38 25 29 26 12 22 8 32 588
    C197150.0008 C197150.TD1201P 150 54 44 38 25 29 26 12 22 12 32 580
    C197150.0010 C197150.TD1401P 150 54 44 38 25 29 26 12 22 14 32 577
    C197150.0017 C197150.TD1601P 150 54 44 38 25 29 26 12 22 16 32 570
    C197175.0001 C197175.TD0801P 173 57 47 40 25.5 31.5 26 15 22 8 32 770
    C197175.0007 C197175.TD1601P 173 57 47 40 25.5 31.5 26 15 22 16 32 755
    C197175.0009 C197175.TD2001P 173 57 47 40 25.5 31.5 26 15 22 20 32 751
    C197200.0004 C197200.TD0801P 204 61 49.5 45 26 35 26.5 13.5 28 8 36 980
    C197200.0019 C197200.TD2001P 204 61 49.5 45 26 35 26.5 13.5 28 20 36 960
    C197250.0001 C197250.TD0801P 251 66,5 56,5 60 27,5 39 36 20,5 28 8 36 1530
    OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
    Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
