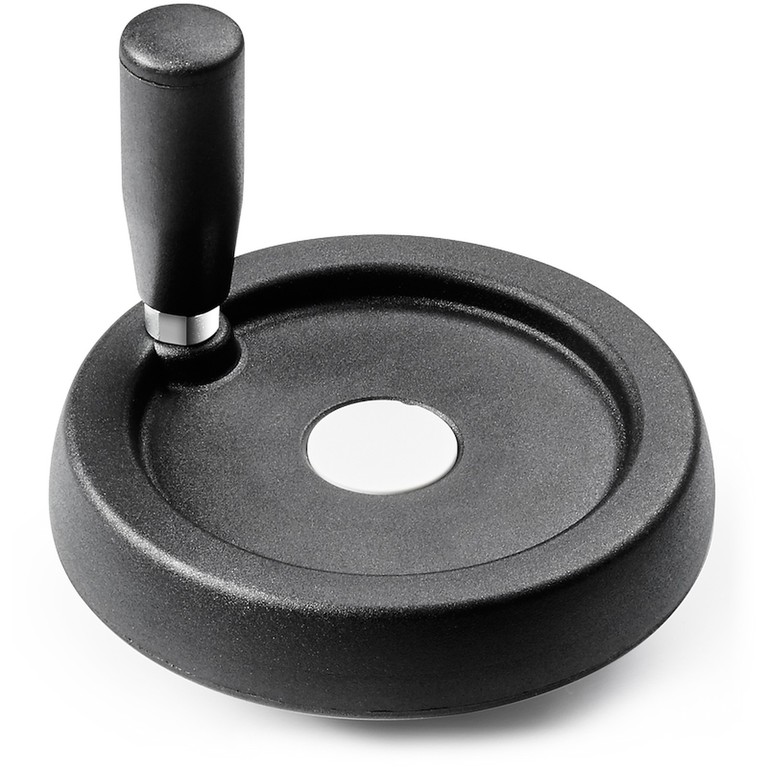

MASSIVT STYREHÅNDHJUL MED DREJELIGT HÅNDTAG M145

03

C193


Volantini con manico girevole

    Materialer:

    Forstærket og stabiliseret polyamid.

    Olie- og fedtbestandig.

    Overflade:

    Satineret.

    Farve:

    Sort (RAL 9011).

    Central prop:

    Grå polyamid (RAL 7035 kod. 13).

    Alternative propfarver:

    Orange (RAL 2004 kod. 02).

    Blå (RAL 5015 kod. 07).

    Gul (RAL 1021 kod. 10).

    Rød (RAL 3000 kod. 16).

    Grøn (RAL 6024 kod. 17).

    Sort (RAL 9011 kod. 01).

    Primær indsats:

    Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).

    Sideindsats:

    Bøsning med gennemgående gevindskåret hul af messing.

    Sidehåndtag:

    Drejeligt håndtag art. M145.

    Fastspænding:

    Indhent eventuelt oplysninger om fæstesystemer, udformning af kilenoter og/eller firkantede åbninger i katalogets medfølgende tekniske specifikationer.

    Andre muligheder:

    På forespørgsel og en bestilling af mindst 50 stk. kan indsatsene leveres med en d1-åbning med H7 tolerance og poleret finish.

    På forespørgsel og i funktion af antal kan indsatsene leveres med en d1-åbning efter tegning.

    På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer/med anden beklædning.

    Farver på håndhjul, håndtag og prop på forespørgsel og i funktion af antal (bemærk, begrænset udvalg) iht. farvetabel.

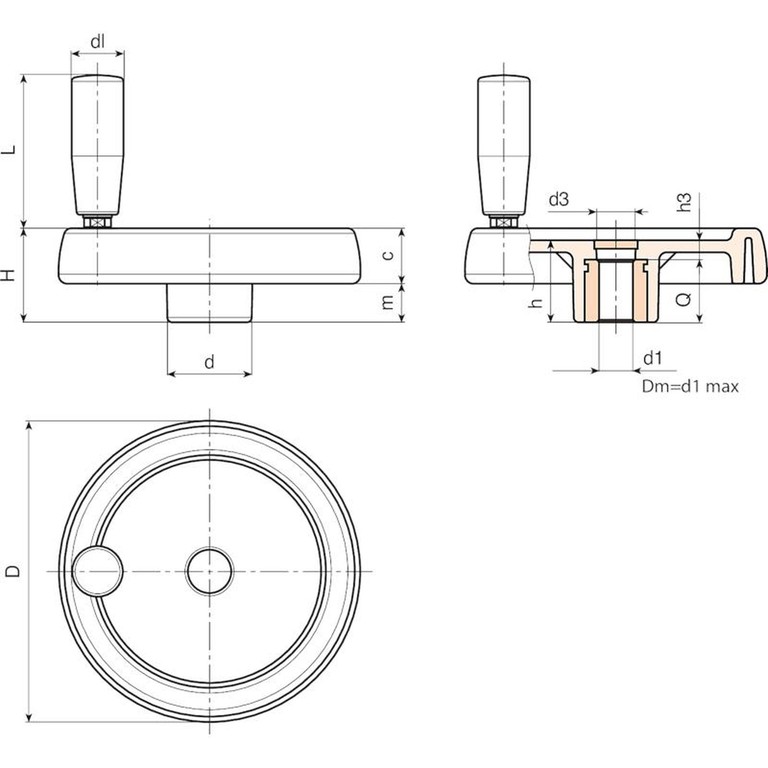

    Data sheet
    Kode Art. D H h d m c d3 h3 dl L Dm d1 H10 Q Weight (g)
    C193080.0001 C193080.TP0501P 81 33 29 25 16 17 16 9 20 55 12 5 20 135
    C193100.0002 C193100.TP0501P 100.5 39 34 30.5 18 21 16 10 20 55 16 5 24 220
    C193125.0004 C193125.TP0501P 125 44 37 36 20 24 26 13 23 66 18 5 24 370
    C193150.0001 C193150.TD0801P 150 54 44 38 25 29 26 12 25 76 22 8 32 594
    C193175.0001 C193175.TD0801P 173 57 47 40 25.5 31.5 26 15 25 87 22 8 32 750
    C193200.0001 C193200.TD0801P 204 61 49.5 45 26 35 27 13 27 96 28 8 36 965
    C193250.0001 C193250.TD0801P 251 66,5 56,5 60 27,5 39 36 20,5 27 96 28 8 36 1500
    OBS: Ved bestilling af mindst 50 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter (hultolerance forzinket H10 og poleret H7).
    Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
