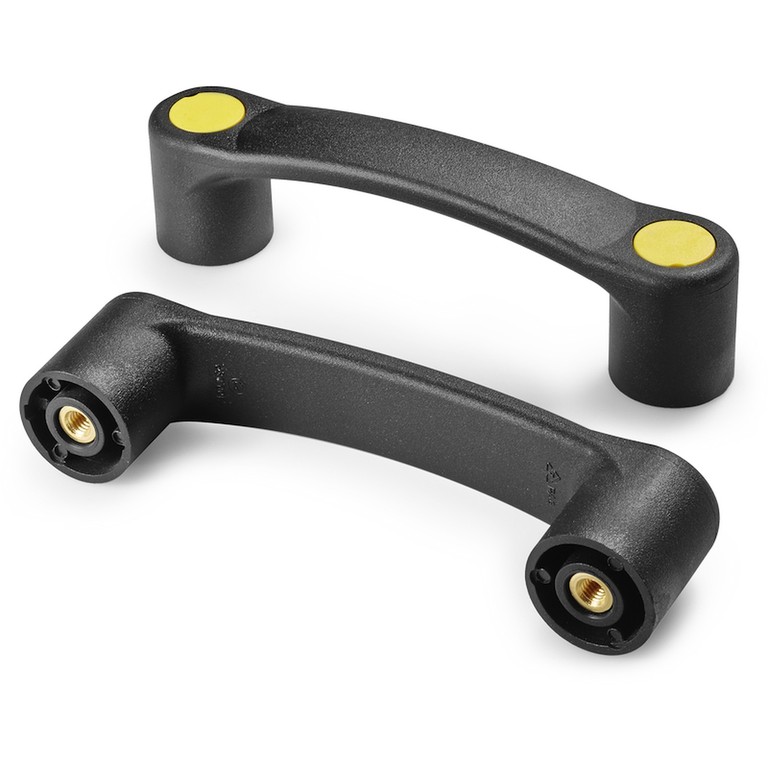

“EUROMODEL” HÅNDTAG MED GEVINDSKÅRET BØSNING OG PROP
02
B326
Maniglie piene
Materialer:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Standard prop:
Prop af grå polyamid (RAL 7035 kod. 13).
Alternative propfarver:
Orange (RAL 2004 kod. 02).
Blå (RAL 5015 kod. 07).
Gul (RAL 1021 kod. 10).
Rød (RAL 3000 kod. 16).
Grøn (RAL 6024 kod. 17).
Sort (RAL 9011 kod. 01).
Indsatser:
Bøsning med blindt gevindskåret hul af messing (gevindtolerance 6H).
Andre muligheder:
Farver på forespørgsel og i funktion af antal iht. farvetabel.

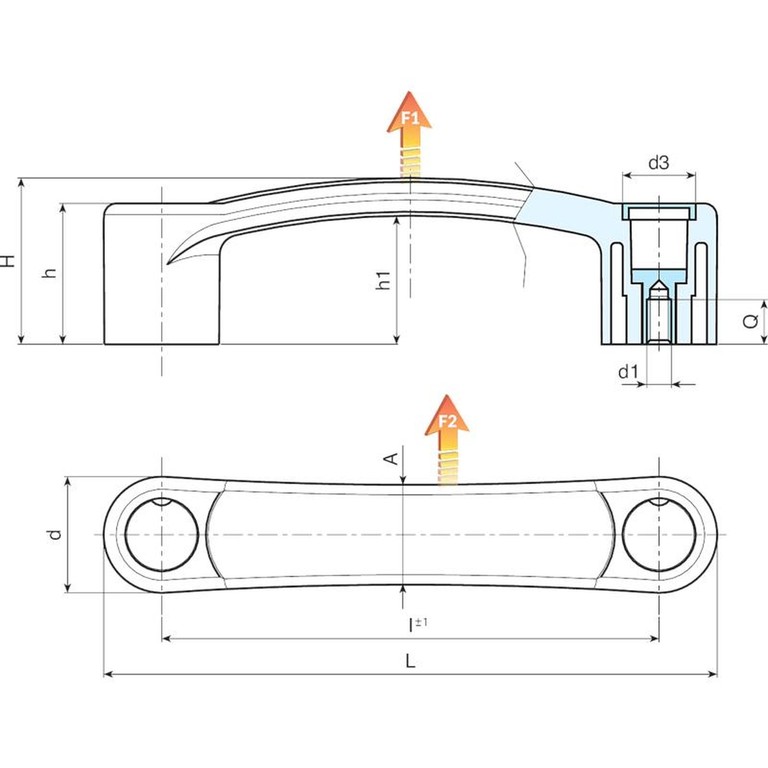

| Kode | art. | L | I ±1 | H | h | h1 | A | d | d3 | Q | d1 6H | Weight (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B326094.0003 | B326094.TM050113 | 118 | 94 | 37 | 33 | 30 | 21 | 24 | 16 | 12 | M5 | 42 | 2000 | 2000 |
| B326094.0008 | B326094.TM060113 | 118 | 94 | 37 | 33 | 30 | 21 | 24 | 16 | 12 | M6 | 43 | 2000 | 2000 |
| B326120.0001 | B326120.TM050113 | 148 | 120 | 40.5 | 34 | 31.5 | 24 | 28 | 18 | 12 | M5 | 70 | 3500 | 1700 |
| B326120.0004 | B326120.TM060113 | 148 | 120 | 40.5 | 34 | 31.5 | 24 | 28 | 18 | 12 | M6 | 69 | 3500 | 1700 |
| B326120.0006 | B326120.TM080113 | 148 | 120 | 40.5 | 34 | 31.5 | 24 | 28 | 18 | 12 | M8 | 67 | 3500 | 1700 |
| B326132.0003 | B326132.TM080113 | 160 | 132 | 43 | 36.5 | 34 | 24 | 28 | 18 | 12 | M8 | 77 | 3500 | 2900 |
