SKRALDEGREB AF ZAMAK MED GEVINDSKÅRET STÅLTAP

01

A593CIN


Leve a scatto con vite

Materialer:

Greb af trykstøbt zamak (zink-, aluminiums- kobberlegering).

Overflade:

Glat. Epoxypulvermalet.

Farve på greb:

Sort blank (RAL 9011 kod. 01).

Sort mat (RAL 9005 kod. 20).

Orange (RAL 2004 kod. 02).

Rød (RAL 3000 kod. 16).

Sølv (RAL 9006 kod. 83).

Grå (RAL 7031 cod. 80).

Blå (RAL 5015 kod. 07).

Ubehandlet greb (kode GRE).

Indsatser:

Bøsning med gevindskåret tap af rustfrit stål (AISI 303) (gevindtolerance 6g).

Fæsteskrue:

Skrue af rustfrit stål (AISI 304), med indvendig sekskant.

Fjeder:

Fjeder af rustfrit stål (AISI 302).

Andre muligheder:

På forespørgsel og ved bestilling af mindst 50 stk. kan indsatsene leveres med andre længder.

OBS:

Ved længder på over LM leveres den gevindskårne tap monteret.

Data sheet

Version 01: Sort blank (RAL 9011)

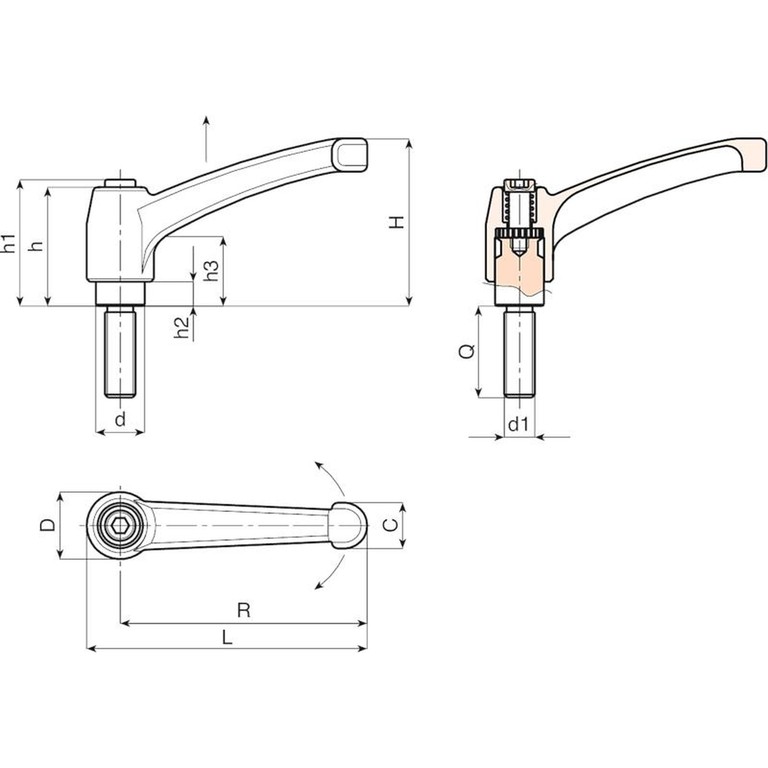

Kode Art. L R H D d c h h1 h2 h3 LM d1 6g Q Weight (g)
A593043.0017 A593043.ZM05X1601CIN 50 43 30 14 10 9 26 30 5 14 50 M5 16 31
A593043.0023 A593043.ZM05X2001CIN 50 43 30 14 10 9 26 30 5 14 50 M5 20 32
A593043.0033 A593043.ZM05X3001CIN 50 43 30 14 10 9 26 30 5 14 50 M5 30 34
A593043.0043 A593043.ZM06X1601CIN 50 43 30 14 10 9 26 30 5 14 50 M6 16 31
A593043.0051 A593043.ZM06X2001CIN 50 43 30 14 10 9 26 30 5 14 50 M6 20 32
A593043.0064 A593043.ZM06X3001CIN 50 43 30 14 10 9 26 30 5 14 50 M6 30 34
A593043.0090 A593043.ZM08X2501CIN 50 43 30 14 10 9 26 30 5 14 60 M8 25 39
A593065.0034 A593065.ZM08X1601CIN 75 65 45 19 14 13 32 34 7 14 60 M8 16 82
A593065.0044 A593065.ZM08X2001CIN 75 65 45 19 14 13 32 34 7 14 60 M8 20 83
A593065.0058 A593065.ZM08X3001CIN 75 65 45 19 14 13 32 34 7 14 60 M8 30 86
A593065.0073 A593065.ZM08X4001CIN 75 65 45 19 14 13 32 34 7 14 60 M8 40 89
A593065.0115 A593065.ZM10X3001CIN 75 65 45 19 14 13 32 34 7 14 60 M10 30 94
A593065.0126 A593065.ZM10X4001CIN 75 65 45 19 14 13 32 34 7 14 60 M10 40 99
A593080.0036 A593080.ZM10X2001CIN 91 80 57 22 16 16 40 42 8 16 60 M10 20 146
A593080.0054 A593080.ZM10X3001CIN 91 80 57 22 16 16 40 42 8 16 60 M10 30 151
A593080.0067 A593080.ZM10X4001CIN 91 80 57 22 16 16 40 42 8 16 60 M10 40 156
A593080.0108 A593080.ZM12X2001CIN 91 80 57 22 16 16 40 42 8 16 60 M12 20 150
A593080.0117 A593080.ZM12X3001CIN 91 80 57 22 16 16 40 42 8 16 60 M12 30 157
A593080.0134 A593080.ZM12X5001CIN 91 80 57 22 16 16 40 42 8 16 60 M12 50 171
A593094.0009 A593094.ZM12X2001CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 20 229
A593094.0016 A593094.ZM12X3001CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 30 236
A593094.0044 A593094.ZM14X3001CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 30 240
A593094.0053 A593094.ZM14X5001CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 50 260
A593094.0070 A593094.ZM16X5001CIN 107 94 65 26 20 17.5 47 50 10.5 19 70 M16 50 278
Længde på tap på forespørgsel og med en mindstebestilling på 300 stk.
LM = Maksimal drejelig længde.

Version 20 : Sort mat (RAL 9005)

Kode Art. L R H D d c h h1 h2 h3 LM d1 6g Q Weight (g)
- A593043.ZM05X1620CIN 50 43 30 14 10 9 26 30 5 14 50 M5 16 31
A593043.0117 A593043.ZM05X2020CIN 50 43 30 14 10 9 26 30 5 14 50 M5 20 32
A593043.0037 A593043.ZM05X3020CIN 50 43 30 14 10 9 26 30 5 14 50 M5 30 34
A593065.0037 A593065.ZM08X1620CIN 75 65 45 19 14 13 32 34 7 14 60 M8 16 82
A593065.0049 A593065.ZM08X2020CIN 75 65 45 19 14 13 32 34 7 14 60 M8 20 83
A593065.0062 A593065.ZM08X3020CIN 75 65 45 19 14 13 32 34 7 14 60 M8 30 86
A593065.0077 A593065.ZM08X4020CIN 75 65 45 19 14 13 32 34 7 14 60 M8 40 89
A593065.0119 A593065.ZM10X3020CIN 75 65 45 19 14 13 32 34 7 14 60 M10 30 94
A593065.0129 A593065.ZM10X4020CIN 75 65 45 19 14 13 32 34 7 14 60 M10 40 99
A593080.0042 A593080.ZM10X2020CIN 91 80 57 22 16 16 40 42 8 16 60 M10 20 146
A593080.0058 A593080.ZM10X3020CIN 91 80 57 22 16 16 40 42 8 16 60 M10 30 151
A593080.0071 A593080.ZM10X4020CIN 91 80 57 22 16 16 40 42 8 16 60 M10 40 156
- A593080.ZM12X2020CIN 91 80 57 22 16 16 40 42 8 16 60 M12 20 150
- A593080.ZM12X3020CIN 91 80 57 22 16 16 40 42 8 16 60 M12 30 157
A593080.0139 A593080.ZM12X5020CIN 91 80 57 22 16 16 40 42 8 16 60 M12 50 171
A593094.0082 A593094.ZM12X2020CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 20 229
A593094.0019 A593094.ZM12X3020CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 30 236
- A593094.ZM14X3020CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 30 240
- A593094.ZM14X5020CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 50 260
- A593094.ZM16X5020CIN 107 94 65 26 20 17.5 47 50 10.5 19 70 M16 50 278
Længde på tap på forespørgsel og med en mindstebestilling på 300 stk.
LM = Maksimal drejelig længde.

Version 02 : Orange (RAL 9006)

Kode Art. L R H D d c h h1 h2 h3 LM d1 6g Q Weight (g)
- A593043.ZM05X1602CIN 50 43 30 14 10 9 26 30 5 14 50 M5 16 31
A593043.0027 A593043.ZM05X2002CIN 50 43 30 14 10 9 26 30 5 14 50 M5 20 32
A593043.0036 A593043.ZM05X3002CIN 50 43 30 14 10 9 26 30 5 14 50 M5 30 34
A593065.0173 A593065.ZM08X1602CIN 75 65 45 19 14 13 32 34 7 14 60 M8 16 82
A593065.0047 A593065.ZM08X2002CIN 75 65 45 19 14 13 32 34 7 14 60 M8 20 83
A593065.0060 A593065.ZM08X3002CIN 75 65 45 19 14 13 32 34 7 14 60 M8 30 86
A593065.0075 A593065.ZM08X4002CIN 75 65 45 19 14 13 32 34 7 14 60 M8 40 89
A593065.0117 A593065.ZM10X3002CIN 75 65 45 19 14 13 32 34 7 14 60 M10 30 94
A593080.0038 A593080.ZM10X2002CIN 91 80 57 22 16 16 40 42 8 16 60 M10 20 146
A593080.0056 A593080.ZM10X3002CIN 91 80 57 22 16 16 40 42 8 16 60 M10 30 151
A593080.0069 A593080.ZM10X4002CIN 91 80 57 22 16 16 40 42 8 16 60 M10 40 156
- A593080.ZM12X2002CIN 91 80 57 22 16 16 40 42 8 16 60 M12 20 150
- A593080.ZM12X3002CIN 91 80 57 22 16 16 40 42 8 16 60 M12 30 157
A593080.0136 A593080.ZM12X5002CIN 91 80 57 22 16 16 40 42 8 16 60 M12 50 171
A593094.0078 A593094.ZM12X2002CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 20 229
A593094.0085 A593094.ZM12X3002CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 30 236
- A593094.ZM14X3002CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 30 240
- A593094.ZM14X5002CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 50 260
- A593094.ZM16X5002CIN 107 94 65 26 20 17.5 47 50 10.5 19 70 M16 50 278
Længde på tap på forespørgsel og med en mindstebestilling på 300 stk.
LM = Maksimal drejelig længde.

Version 20 : Grå (RAL 7031)

Kode Art. L R H D d c h h1 h2 h3 LM d1 6g Q Weight (g)
- A593043.ZM05X1680CIN 50 43 30 14 10 9 26 30 5 14 50 M5 16 31
A593043.0119 A593043.ZM05X2080CIN 50 43 30 14 10 9 26 30 5 14 50 M5 20 32
- A593043.ZM05X3080CIN 50 43 30 14 10 9 26 30 5 14 50 M5 30 34
A593065.0038 A593065.ZM08X1680CIN 75 65 45 19 14 13 32 34 7 14 60 M8 16 82
A593065.0185 A593065.ZM08X2080CIN 75 65 45 19 14 13 32 34 7 14 60 M8 20 83
A593065.0064 A593065.ZM08X3080CIN 75 65 45 19 14 13 32 34 7 14 60 M8 30 86
- A593065.ZM08X4080CIN 75 65 45 19 14 13 32 34 7 14 60 M8 40 89
- A593065.ZM10X3080CIN 75 65 45 19 14 13 32 34 7 14 60 M10 30 94
- A593065.ZM10X4080CIN 75 65 45 19 14 13 32 34 7 14 60 M10 40 99
A593080.0184 A593080.ZM10X2080CIN 91 80 57 22 16 16 40 42 8 16 60 M10 20 146
A593080.0061 A593080.ZM10X3080CIN 91 80 57 22 16 16 40 42 8 16 60 M10 30 151
A593080.0074 A593080.ZM10X4080CIN 91 80 57 22 16 16 40 42 8 16 60 M10 40 156
- A593080.ZM12X2080CIN 91 80 57 22 16 16 40 42 8 16 60 M12 20 150
- A593080.ZM12X3080CIN 91 80 57 22 16 16 40 42 8 16 60 M12 30 157
- A593080.ZM12X5080CIN 91 80 57 22 16 16 40 42 8 16 60 M12 50 171
- A593094.ZM12X2080CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 20 229
- A593094.ZM12X3080CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M12 30 236
- A593094.ZM14X3080CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 30 240
- A593094.ZM14X5080CIN 107 94 65 26 20 17.5 47 50 10.5 19 60 M14 50 260
- A593094.ZM16X5080CIN 107 94 65 26 20 17.5 47 50 10.5 19 70 M16 50 278
Længde på tap på forespørgsel og med en mindstebestilling på 300 stk.
LM = Maksimal drejelig længde.
