FAST “EUROMODEL” GREB MED GLAT BØSNING
01
A151
Leve fisse
Materialer:
Speciel teknopolymer forstærket med højstyrkeglasfiber.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort (RAL 9011).
Central prop:
Central prop af grå polyamid (RAL 7035).
Indsatser:
Bøsning med gennemgående glat hul af forzinket stål (hultolerance H10).
Alternative propfarver:
Orange (RAL 2004 kod. 02).
Blå (RAL 5015 kod. 07).
Gul (RAL 1021 kod. 10).
Rød (RAL 3000 kod. 16).
Grøn (RAL 6024 kod. 17).
Sort (RAL 9011 kod. 01).
Andre muligheder:
På forespørgsel kuglegreb og fæstefjedre (forzinket stål).
På forespørgsel og i funktion af antal kan indsatsene leveres med anden d1-diameter.
På forespørgsel og i funktion af antal kan indsatsene leveres i andre materialer.
På forespørgsel og i funktion af antal kan indsatsene leveres med andre beklædninger.
Farver på forespørgsel og i funktion af antal iht. farvetabel.

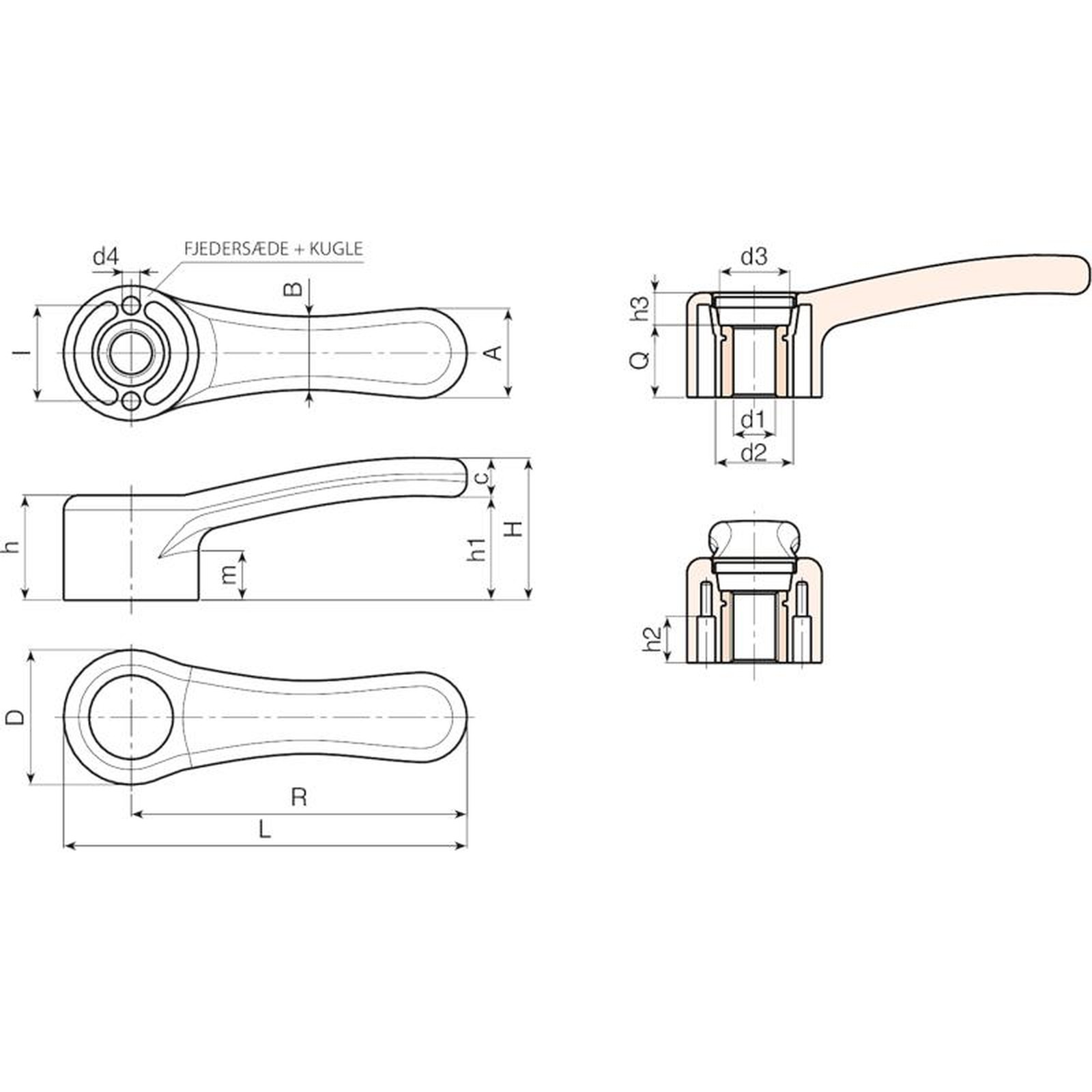

| Kode | Art. | L | R | D | H | h | h1 | h2 | h3 | m | I | A | B | c | d2 | d3 | d4 | dm | d1 H10 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A151068.0001 | A151068.TD0501 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | 10 | 5 | 16 | 45 |
| A151068.0009 | A151068.TD1001 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | 10 | 10 | 16 | 44 |
| A151086.0001 | A151086.TD0501 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | 12 | 5 | 16 | 65 |
| A151086.0003 | A151086.TD0801 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | 12 | 8 | 16 | 63 |
| A151086.0006 | A151086.TD1001 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | 12 | 10 | 16 | 61 |
| A151086.0008 | A151086.TD1201 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | 12 | 12 | 16 | 59 |
| A151112.0001 | A151112.TD0501 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | 16 | 5 | 24 | 128 |
| A151112.0005 | A151112.TD1201 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | 16 | 12 | 24 | 124 |
| A151142.0001 | A151142.TD0501 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | 20 | 5 | 27 | 250 |
OBS: Ved bestilling af mindst 100 stk. kan størrelsen på d1 fremstilles med en påkrævet diameter i tolerancen H10.
Dm = Maksimal diameter, der kan opnås som efterfølgende bearbejdning (udvidelse).
