W913

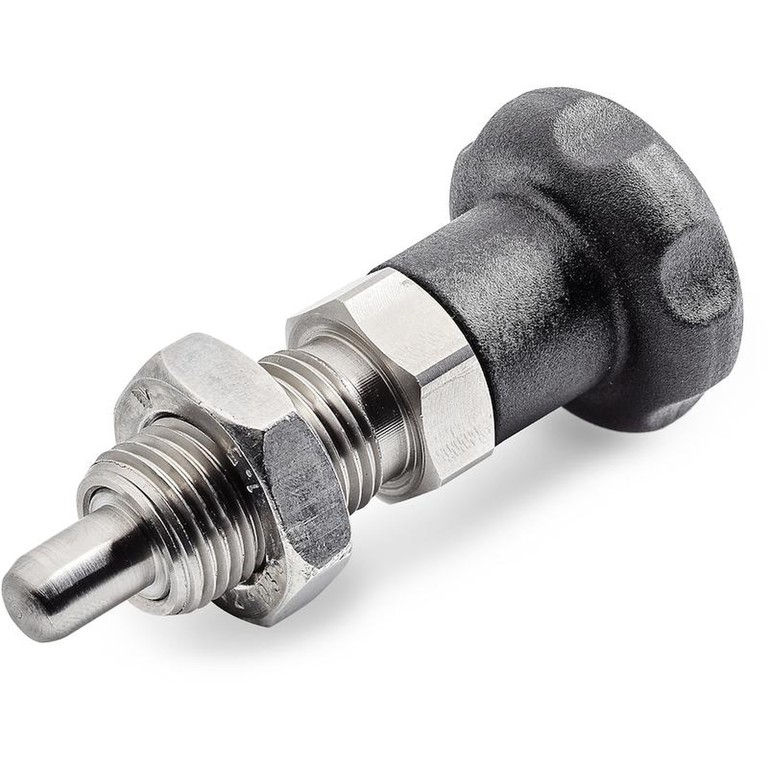

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ, УДЛИНЕННЫМ НАКОНЕЧНИКОМ И БЛОКИРУЮЩЕЙ ГАЙКОЙ
Штифты стопорные резьбовые с мелким шагом - с ручкой

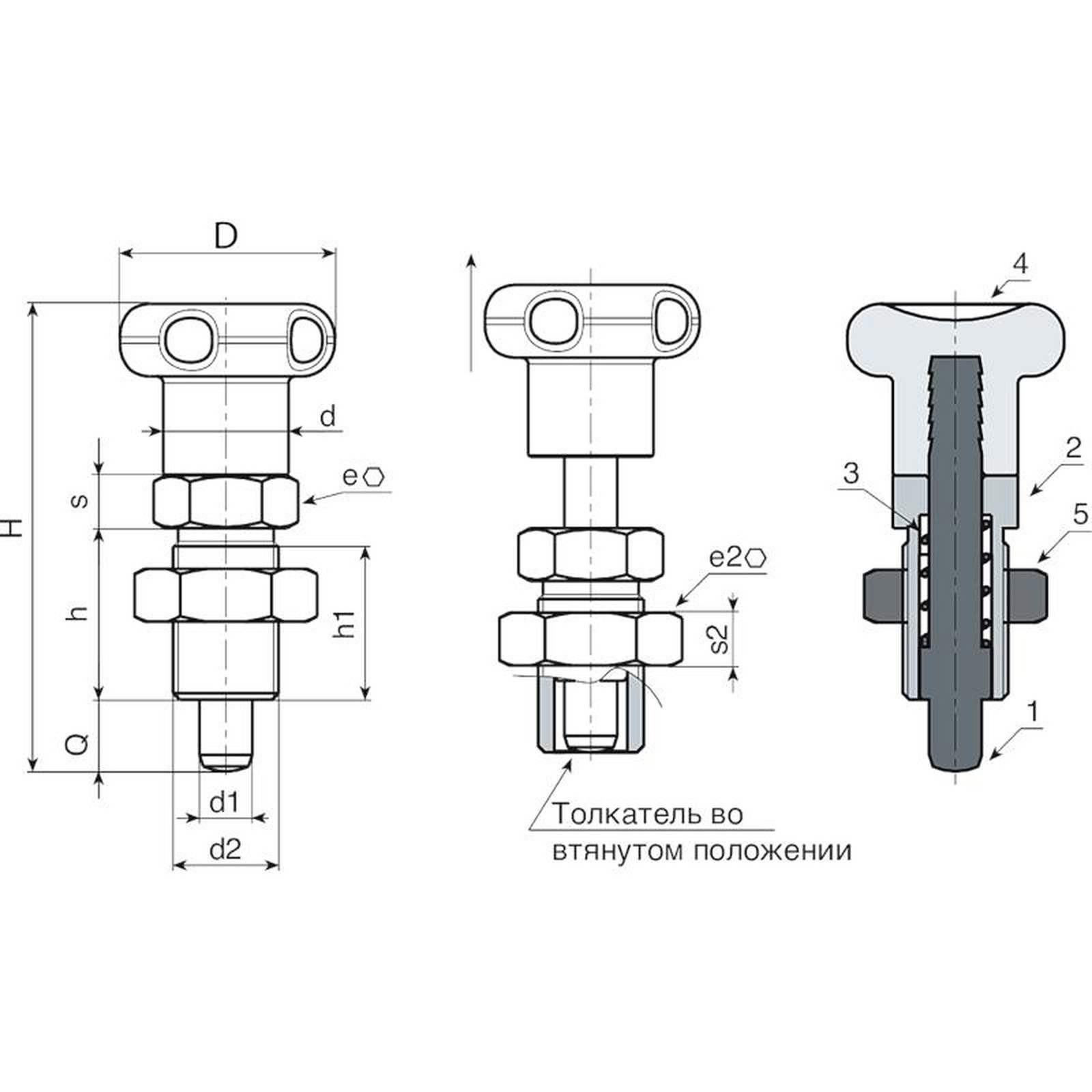

Материалы:
(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W913:
(2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
(5) Блокирующая резьбовая стальная гайка (UNI 5589).
W913CIN:
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).
Поверхность:
(4) Сатинирован.
(1-2-5) Гладк.
Цвет:
(4) Черный (Ral 9011).
W913:
(1-2-5) Воронен.
W913CIN:
(1-2-5) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
> Гайка поставляется монтированной.
Специальные Запросы:
По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.
По специальному запросу гайка может быть поставлена в разобранном виде.
Версия W913 - из вороненой стали
| Код | Арт. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W913010.0001 | W913010.Q05X0801 | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 8 | 25 |
| W913012.0001 | W913012.Q06X0901 | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 9 | 41 |
| W913016.0006 | W913016.Q08X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 12 | 89 |
| W913016.0007 | W913016.Q10X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 10 | 12 | 89 |
| W913020.0002 | W913020.Q12X1501 | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 12 | 15 | 153 |
| Код | Арт. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W913010.0002 | W913010.I05X0801CIN | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 8 | 25 |
| W913012.0002 | W913012.I06X0901CIN | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 9 | 41 |
| W913016.0005 | W913016.I08X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 12 | 89 |
| W913016.0001 | W913016.I10X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 10 | 12 | 89 |
| W913020.0001 | W913020.I12X1501CIN | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 12 | 15 | 153 |
