W811
ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ СТАЛЬНОЙ С РУЧКОЙ, ФИКСАТОРОМ И БЛОКИРУЮЩЕЙ ГАЙКОЙ
Штифты стопорные резьбовые с мелким шагом - с ручкой
Материалы:
(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W811:
(2) Гайка шестигранная накидная резьбовая из высокопрочной стали.

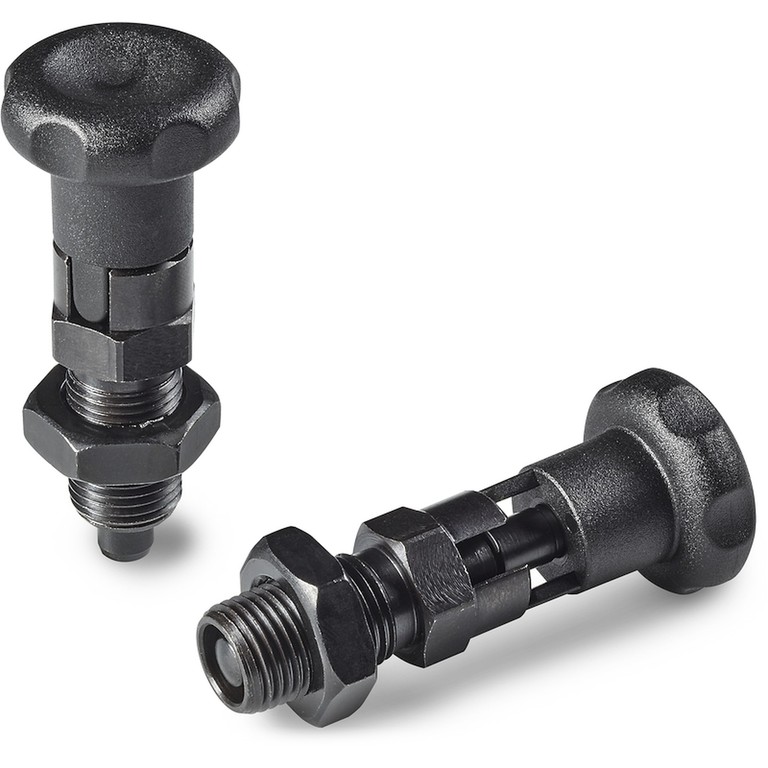

(1) Штырь штифта стопорного из закаленной высокопрочной стали.
(5) Блокирующая резьбовая стальная гайка (UNI 5589).
W811 CIN:

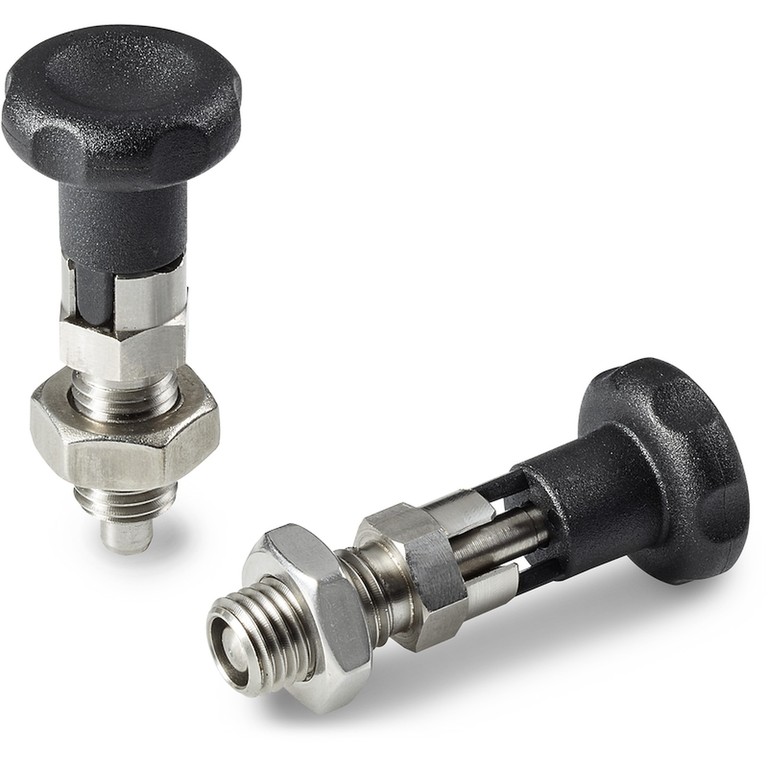

(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).
Поверхность:
(4) Сатинирован.
(1-2-5) Гладк.
Цвет:
(4) Черный (Ral 9011).
W811:
(1-2-5) Воронен.
W811 CIN:
(1-2-5) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
> Гайка поставляется монтированной.
Специальные Запросы:
По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.
По специальному запросу гайка может быть поставлена в разобранном виде.
Версия W811 - из вороненой стали

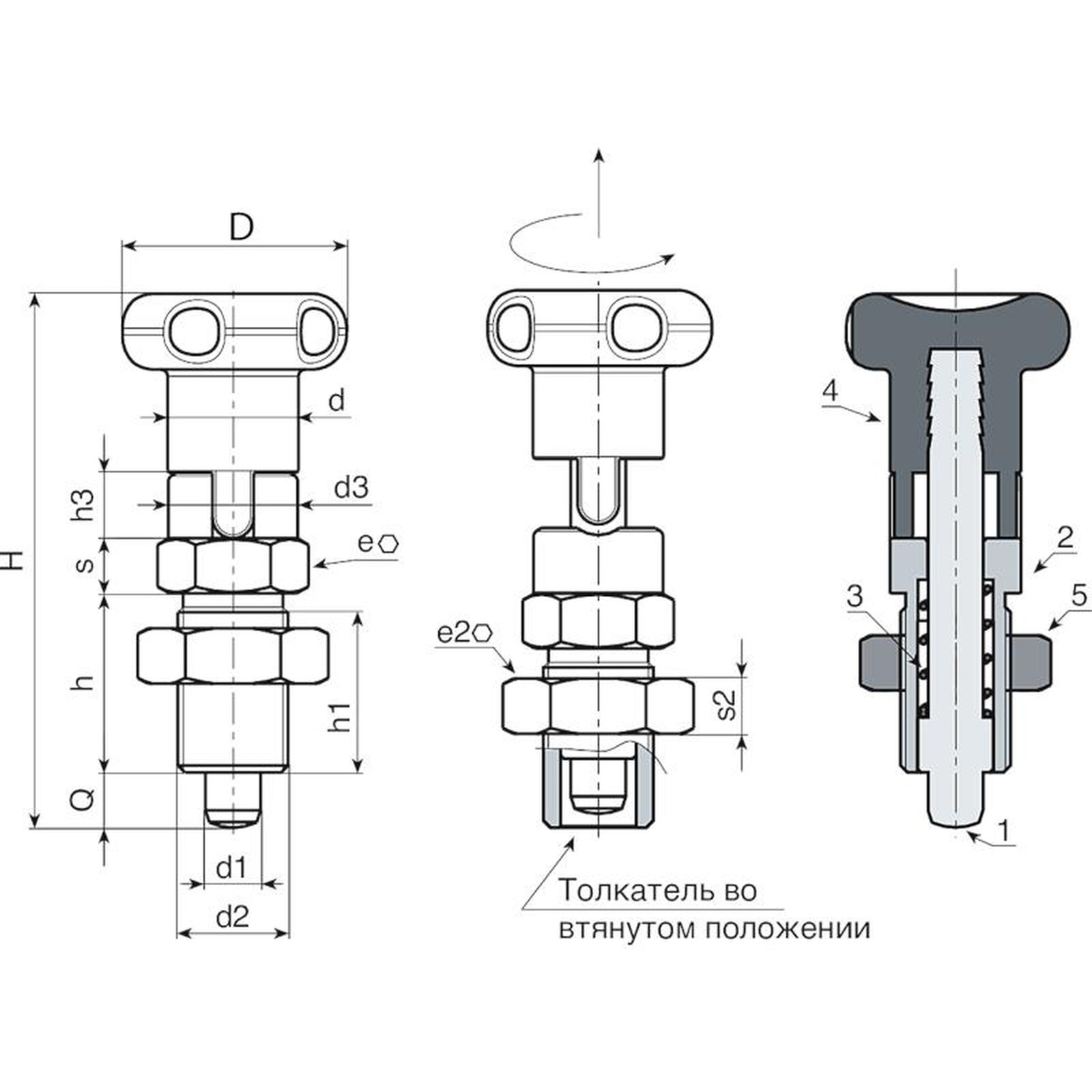

| Код | Арт. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0006 | W811.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0007 | W811.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0008 | W811.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0009 | W811.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
Версия W811 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0001 | W811.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0002 | W811.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0003 | W811.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0004 | W811.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
